双绞线的布线原理和传输方式

时间:2018-09-25 13:50 来源:菲尼特编辑部 作者:小菲 点击:

  双绞线的传输主要有以下五类:

  一类:主要用于传输语音,不用于数据传输。

  二类:传输频率为1MHz,用于语音传输和最高传输速率4Mbps的数据传输,常见于使用4Mbps规范令牌传递协议的旧的令牌网。

  三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。该电缆的传输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输,主要用于10base-T。

  四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输,主要用于基于令牌的局域网和10base-T/100base-T。

  五类:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输,主要用于100base-T和10base-T网络,这是最常用的以太网电缆。

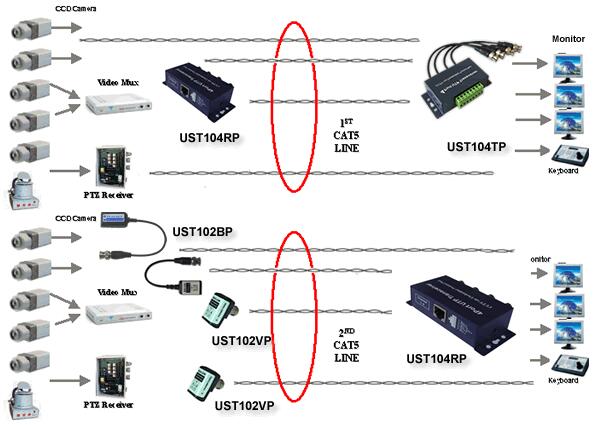

双绞线布线

  (1)一根网线传一路信号:

  这种方法相对较浪费,但是如果是云台,我们可以把剩下的某一对线当控制信号线。

  (2)一根网线传输4路信号:

  这种方式较节约,一般使用在有集中在一起的固定摄像头的情形中。

  (3)一个网线传输4路信号先将各个点用一对双绞线(电话线)拉到A处,再通过主干道传输到接收器。这种方式较灵活,一般使用在四个较分散的点上,这种方式很节约线才,但是要注意接头的处理。

  (4)先集中后传输先把各地的视频信号通过同轴线拉到一个点,集中起来使用一台多路发射器发射,或者在这个点上安装一个防水的箱子,把单路发射器都集中安装到箱子中作为发射端。当前端摄像头离这里过远如超出100米时,建议不采用这种方案,如果需要选用这种方案,就必须选用较好的同轴视频线缆。

  以上几种方法应当综合起来应用,让整个系统最优化。

  (1)我们把整个工程先划分为若干个区域,每一个蓝色区域内的为一个单元,可以考虑用一根双绞线来布设;绿色区域为一个单元,也考虑一根双绞线来布设,可以采用第三穜接线法;粉红色区域采用共缆传输方法,也就是方法2。

  (2)近距离的可以采用同轴线,但是距离在50米以上的,双绞线的性价比更高。

  布线方式:

  布线的方式有很多种,最好的布线方式是跟工程相吻合的布线方式,因此,我们要根据工程情况,将几种方式综合起来运用。

  1、点对点。每一个监控点拉一条网线或者一条2对四芯的超5类线,如果这个点需要传控制信号,就可以拿这2对中剩余的线来传输控制信号。

  2、一线串。每四个监控点拉一条网线,布线时先将附件四路划分到一个区域将这一根网线按远近顺序经过这四个点,每到一个点就拨开外皮取出其中一对线供一路摄像机使用。

  3、先集中,后发送。先将摄像头的信号通过同轴线集中到一起,进入多路发射器后再通过一根网线传输回监控中心。

  4、树型结构。利用2对4芯的双绞线将分散的监控点的信号拉到一个相对集中的地方,然后通过4对或者大对数超5类双绞线拉回监控中心。

  以上所有布线的接头都必须用焊接的方式连接,焊接后要包扎好,以防进水和氧化。
