前言：

　　弱电工程综合管路设计怎么做呢？今天分享一篇综合管路设计方案

　　正文：

　　一、综合管道系统概述

　　弱电综合管道系统是数字化校园建设中各弱电系统的基础平台，它直接关系到各弱电系统的建设的基础通道。上海某大学新校区建设是逐步进行的，在建设初期必须考虑室内外管道系统的预留满足建成后各个系统需要，避免将来系统扩展时没有足够的预留管道，从而破坏整体建筑结构以及装修等。

　　综合管道的建设是基础建设的一部分，有很强的时效性，需要与土建、装修、空调、水电煤和通信管道建设同步且密不可分，而综合管道的设计必须在了解各使用部门和管理部门的实际需求后，才能设计出人性化的使用平台，图纸设计好后，又要求土建、装修、空调、水电给予配合。这就要求学校在基建规划时，数字化校园的综合管道设计要有超前意识。

　　弱电综合管道系统分为室内综合管道系统和室外综合管道系统。

　　二、室内综合管道系统

　　2.1 设计原则

　　采用整体规划、分步实施的原则，建设成覆盖整个新校区各建筑单体的弱电室内线缆通道。

　　在弱电室内管网设计中，应符合下列要求：

　　² 掌握建设规模和标准,充分了解用户性质、分布密度等实际情况，利用好现有条件。

　　² 注意线路设备的隐蔽和安全。

　　² 应具有使用上的灵活性和通融性，留有发展和变化的余地。

　　² 符合总体规划设计和建设单位的合理要求。

　　² 注意与外界信息资源网络的配合。

　　² 经济合理，便于维护和施工。

　　2.2 设计内容

　　根据学校总体规划，确定好各个系统中心位置，系统总体规模、系统需求后设计各个单体建筑的设计。

　　室内管网系统主要分为进出户管道、垂直主干、水平主干和分支管道。进出户为各个单体建筑和整个系统连接的通道；垂直主干在弱电竖井敷设;水平主干敷设在公共走廊和大厅内;分支管道从水平主干沿吊顶、沿墙、沿地面至使用终端。在设计时，充分考虑各弱电系统的发展，预留一些的管线满足扩展需要，各类管道必须互联互通。

　　1) 进出户管道

　　进出户管为室内和室外接口，关系到整个系统的构建。进出户位置一般为根据弱电设备间位置确定。

　　在室内单体设计中，首先要求解决设备间的位置,设备间的定位应符合下列要求：

　　² 确定系统中心机房和系统架构。

　　² 了解本栋建筑物各房间的功能及分布情况。

　　² 确定本栋建筑物弱电需求，近期及远期的使用功能。

　　² 确定各弱电系统对距离和土建结构的要求。

　　² 考虑利用辅助用房和多余空间。

　　² 便于土建预留井洞。

　　² 方便进出线缆。

　　² 考虑日后的维护和管理。

　　如果设备间在一楼，就可以直接进出户。如果不在一楼，除了进出户管道位置外，还需考虑垂直桥架的位置，大小。

　　进出户管道的数量根据系统规模、系统构建、室外综合管道的各方面的要求确定。防止出现预留不够的情况。

　　2) 垂直主干

　　垂直干线主干为进户管道到设备间以及设备间到各个楼层的垂直通道。垂直通道基本采用在土建预留井洞里敷设垂直桥架的方式。垂直主干系统是来保证所有弱电系统线缆从设备间连接到各层水平主干，在大楼弱电管井必须贯串每个楼层，在每层楼的弱电井中留出敷设光纤和各弱电电缆的垂直电缆桥架安装的长方形地面孔，弱电井开孔的位置设在靠近桥架的墙壁附近又不妨碍将来施工的地方。

　　设置桥架的垂直线缆通道如下：

　　土建预留井洞的大小一般为预留桥架大小的双倍。

　　垂直桥架大小为根据各个弱电系统的需求，按照规范要求的截面积利用率来设计。如果垂直桥架和水平桥架大小不一样，一般来讲基本如此，采用各种异型通连接水平桥架。

　　3) 水平主干

　　水平主干为连接垂直主干和各个房间进管。基本为采用桥架敷设。连接垂直主干为标准连接头，连接各个房间进管在桥架侧面开孔，通过各个分支管线连接至各个终端点。

　　如果水平线缆数量比较少，可以直接从垂直主干通过配管到各个终端。

　　4) 支线管道

　　支线管道施工时注意水平有无吊顶，注意美观。

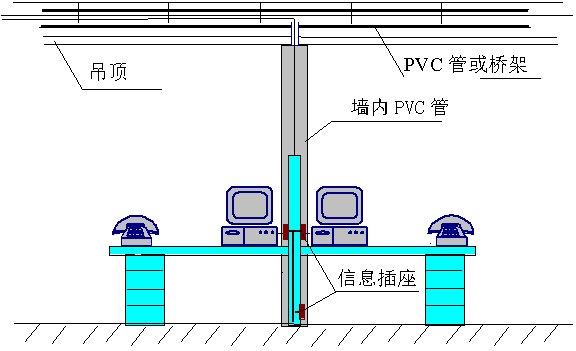

　　支线管道设计时主要注意各个系统的分管敷设，以及各个线路的配管。需要注意水平直线穿线比较容易，转弯头多时，穿线比较困难。设计时注意配管数量。

　　各个单体建筑图纸(将在深化设计中体现)主要包括以下几方面内容：

　　² 设计施工说明：设计施工说明主要分设计概况、设计依据、设计内容、线缆敷设及文字标注说明、专业配合等方面的情况。设计概况主要介绍单体楼的基本描述，如层数、层高、面积、房间功能等情况，让实施者明白该楼的基本情况。线路敷设及文字标注说明主要介绍图纸中字母代表的含义，线路在建筑物的具体走向、管网材料的选择等信息，方便安装者识图。专业配合则告诉实施者在弱电系统的建设中与土建、装修、水电的配合，保证弱电系统在建成后方便使用(信息点位置旁边必须考虑电源)。

　　² 系统图：它是体现弱电系统功能实现的核心部分，它告诉实施者各弱电系统在各楼层一个立体反映，还能反映主干到分支间的连接方式及线缆数量，以及各设备与主材的逻辑关系。

　　² 平面图：它是综合管道的最主要的部分，反映实际需求的具体位置及各系统在每层楼面具体走向，还可以反映设备和终端安装的具体位置和安装方式。通过字母和简单的数字标识来反映规范要求和专业技术。

　　通过设计施工说明、系统图、平面图等相关规范和专业知识的结合，才能让实施者理解弱电图纸的各项含义和要求。才能全面反映设计者的设计思路和使用者的要求。

　　2.3 设计要求

　　管线桥架敷设：弱电系统传输线缆全部采用金属桥架和穿保护管敷设方式。在垂直主干和水平主干采用金属桥架，金属桥架表面做无毛刺、防锈、喷塑处理、宜为浅灰色。公共走廊上的综合布线、安保、有线电视的信号传输线均在弱电专用桥架内敷设，其他场所的信号传输线一律穿金属电线管，视情况在吊顶内、楼板内或墙内暗敷设。

　　有线广播系统的信号线一律穿金属电线管，视情况在吊顶内、楼板内或墙内暗敷设，不得与上述各弱电系统信号线共管(桥架)敷设。

　　在+0.00地面楼板内暗敷设的配线管均采用GC管(GB3092-82,即低压流体输送用焊接钢管)，在机房内明敷的配线管道采用TC管道(GB3091-82,即低压流体输送用镀锌焊接钢管)，其余的配线管均采用SC管(GC3640-82,即普通碳素钢电线套管)。

　　不同种类的弱电信号传输线不宜同孔(管)铺设，严禁广播线与其他弱电信号传输线同孔(管)铺设，严禁电力导线与弱电信号传输线同孔(管)铺设。

　　其他：弱电管道电缆应尽量避免与电力电缆管道、压力管道一同铺设，如确实无法避免，应遵守有关设计规定，详细距离参见相关规范。在施工过程中，弱电技术人员应与电力、暖通、给排水的技术人员密切配合，以确保施工质量。

　　根据以上系统设计需求，根据福大新校区规划特点，结合室内设计规范以及学校的特点，充分考虑系统的预留，同时节省投资的角度对室内进行统一设计。

　　各单体建筑进户管，一是满足本身弱电系统功能的需要，二是从地理位置和管理角度考虑，可能作为分中心和汇聚点，进户管要满足进出建筑线缆的需要，留有充分余量，不能成为室内外沟通的瓶颈。

　　三、室外综合管道

　　3.1 设计原则

　　采用整体规划、统一设计、逐步细化、分步实施的原则，建设成覆盖整个新校区各楼宇建筑、草坪、道路、室外广场等之间的室外线缆通道。

　　投资预留相结合。既注意到投资控制，防止浪费;又要能满足要求，尤其是学校建设分期进行，需要满足将来的应用，能够分步实施，并且能够满足将来一定的系统结构变化。

　　3.2 总体设计思路

　　根据某大学新校区的园区布局情况，建议在主干道上组成一个扇型环，主干预留足够的管道。

　　室外弱电综合管道设计比较复杂，它不仅要和校园整个弱电各个子系统的系统架构进行紧密和通盘考虑，而且还涉及到各个专业，从强电、上行水、下行水、煤气、道路、土建等等均相关。一般做法是，根据土建的道路施工图，分为一期、二、三期各个不同阶段的道路施工时间，在根据各个专业的需求规划，提交到设计院或者其他专门设计管线的单位，集中进行统一规划，调整各个系统之间的关系，提出各个系统的修改意见，将要求返回给各个系统设计单位，各个系统设计单位再根据要求和自己的需求进行修改，如有不同以及，再次提交，整体修改。这样的步骤，才能保证各个系统之间在施工时不会打架。尤其是在道路交叉路口，各个系统的管线均需要过路，如果各个系统要求埋深差不多(除了污水，其余基本差不多)，这就会遇到问题。从规范的角度看，各个系统之间的管线有不同的距离要求，必须认真按照规范执行。这就要求在前期各个系统协调好。弱电管线和其他专业的距离要求如下：

　　就弱电系统的室外管网而言，其组成的系统比较多，涉及到室外部分的有综合布线系统、广播系统、综合安保系统、有线电视系统、一卡通系统、大屏显示系统等，室外管网的设计，必须先设计好各个系统的结构、规模、中心等关键内容，明确各个建筑的施工时间、竣工时间，各个道路的建设时间，然后才能进行弱电系统管网的统一规划。

　　弱电各个系统根据需求、建设工期等不同选择不同的结构拓扑。各弱电系统的室外结构将在各子系统介绍时进行阐述。

　　3.3 设计要求

　　弱电系统传输线缆全部采用穿保护管埋地铺设方式。线缆外管采用硬质U-PVC管。管线埋地深约为0.7m，线缆穿过道路及广场时其外管应采用镀锌钢管加以保护。

　　不同种类的弱电信号传输线不宜同孔(管)铺设，严禁广播线与其他弱电信号传输线同孔(管)铺设，严禁电力导线与弱电信号传输线同孔(管)铺设。

　　另外，弱电管道电缆应尽量避免与电力电缆管道、压力管道等同道路一侧铺设，如确实无法避免，应遵守有关设计规定，参见相关规范。在施工过程中，弱电技术人员应与电力、暖通、给排水的技术人员密切配合，以确保施工质量。

　　根据以上系统设计需求，根据某大学新校区规划特点，结合室外设计规范以及学校的特点，充分考虑系统的预留，同时节省投资的角度对室外进行统一设计。

　　ü 采用整体规划、分步实施的原则，建设成覆盖整个大学新校区各楼宇、广场等主要建筑的室外线缆通道。

　　ü 考虑到投资，采用多根大口径的PVC管外加混凝土包封结构。充分考虑系统的管线扩展需要。

　　将会在弱电管道设计中，考虑网络综合布线系统、电话通讯系统、一卡通系统、校园广播系统、有线电视系统、安全防范系统、以及相关的弱电控制系统。

　　在考虑弱电管道管孔数时，不仅要考虑各区域各系统的实现方式，这关系到室外线缆的数量和种类，而且要考虑分期实施实际情况，这关系到室外管道做出预留和充分利用的问题。

　　同时要注意新校区各系统的引入的不确定性和校区规划的不确定性。根据新校区的规划位置，以及学校对教学和科研的定位，在室外管道设计中，考虑学校在多个方位均留有接口，方便学校与外部的互通互联，保证学校在后期的发展和建设中十五年不落后。由于校区根据总体规划可能对建筑的具体位置和功能作出调整和变更，在管道设计时，要考虑留有余量，以满足规划调整时的变化。

　　因此，我们在考虑管孔数时，要注意，要适度而留有余量，考虑的太多，投资大而产生浪费，考虑的太少，给校园的后期建设带来不利。

　　在室外管道敷设时，尽量沿道路敷设，尽量少穿路面、绿化带。在管道综合考虑时，弱电管道与强电管道尽量分在道路的两边。穿路面时，采用钢管。孔井的设置应符合规范。
