弱电机房中空调、配电、消防设计计算方法

时间:2018-09-06 15:27 来源:菲尼特编辑部 作者:小菲 点击:

  前言:

  机房散热用精密空调。精密空调分为水冷和风冷。空调制冷量是根据机房冷负荷来确定的。举例,一个面积为85平米,UPS设计容量为120KVA的机房,其空调制冷量计算如下:

  依据经验采用“功率及面积法”计算机房冷负荷。

  Qt=Q1+Q2

  其中,Qt 总制冷量(KW)

  Q1 室内设备负荷(=设备功率×0.8)

  Q2 环境冷负荷(=0.12~0.18kW/m2×机房面积)

  因为所有设备均通过UPS供电,所以可根据UPS的功率来确定整个机房的设备负荷。设计UPS的容量为120KVA,则室内设备冷负荷为

  Q1 = 120*0.8*0.8*0.8=61.44KW(需要扣除设计时考虑的20%余量)

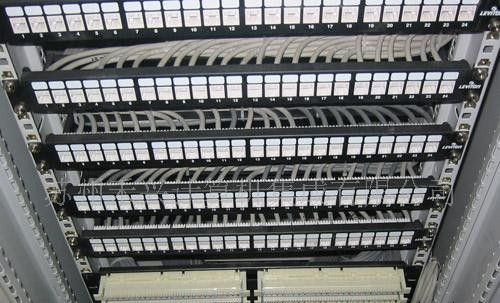

菲尼特弱电机房

  环境冷负荷为

  Q2=0.1kw/平方米×85平方米=8.5KW

  则Qt=Q1+Q2=61.44+8.5=69.94KW

  注:电池发热量和UPS的发热量忽略不计。

  这样,使用一个制冷量70KW左右的空调就足够了。为了安全起见,可以使用1+1备份。

  1、机房设备:

  机房预计放置15台服务器机柜,5台刀片服务器机柜,4台存储设备机柜,2台网络机柜;

  2、机房负荷:

  服务器机柜功率=15台*3.5KW/台=52.5KW;

  刀片服务器机柜功率=5台*9 KW/台=45KW;

  存储设备机柜功率=4台*5 KW/台=20KW;

  网络机柜功率=3台* 2KW/台=6KW;

  机房设备总功率为:123.5KW;实际使用功率取功率系数0.8,为UPS可以考虑配120KVA;

  3、空调用电负荷:

  空调及照明总功率为:50KW;

  机房总用电功率为:173.5KW;

  考虑25%余量,实际配电总功率为216KW

  防区的体积(容积)*海拔修正系数*设计浓度/七氟丙烷x°(环境温度)时的过热蒸气比容*(100-设计浓度)得出涉及用量如下例 体积为100m3。正常环境温度为25℃,设计浓度为8.3,海拔修正系数为1 那么计算公式如下:

  (一) 七氟丙烷25℃时的过热蒸气比容,按下式计算: S=K1+K2×T=0.1269+0.000513×25= 0.140 m3/Kg

  (二) 防护区灭火设计用量或惰化设计用量按下式计算:

  W=K*V*C/S(100-C)=1.0×100×8.30/0.140×(100-8.30)= 64.78 Kg 得出用量为64.78kg
