一、系统概述

　　系统设计满足本建筑内信息通信网络的布线要求，以支持数据、语音、图像、多媒体业务等业务信息传输为主，同时结合智能化其它子系统的需要，进行集中统一的线路设计。

　　系统提供开放式结构化布线，配置灵活、易于管理、易于维护、易于扩充，根据建筑物的性质、使用功能、环境安全条件以及中远期发展的需求,系统设计符合EIA/TIA568B六类布线标准和国内的有关标准规范，遵循国家现行的工程设计标准，做到安全适用，确保质量，每个信息点连接各种常用的终端设备，通过简单跳线，可以灵活组网。

　　二、系统设计

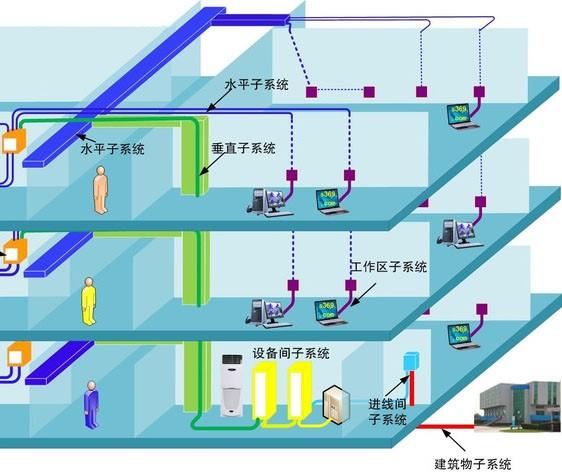

　　本系统主要包含以下内容：工作区、配线子系统、干线子系统、设备间、进线间、管理。

　　1)工作区

　　由配线子系统的信息插座模块延伸到终端设备处的设备缆线和跳线等组成。

　　2)配线子系统

　　由前端信息插座、信息插座至电信间配线设备的水平配线线缆、电信间的配线设备及设备缆线和跳线三部分组成。

　　A、前端信息插座

　　信息点的设计在满足目前使用要求的前提下，具有适当的余量，以满足将来信息系统的发展。包含 Internet 外网点、医院内网数据点、语音点、光纤点。

　　具体配置及要求：

　　终端信息点均采用六类非屏蔽模块，便于数据和语音的互换，并采用不同的颜色以区分语音和数据信息点。

　　B、水平配线线缆

　　信息插座至电信间配线设备的水平配线线缆采用6类4对非屏蔽双绞线，传输距离≤90 米。

　　具体配置及要求：

　　数据和语音水平线缆均采用带十字骨架六类非屏蔽双绞线。

　　C、电信间

　　电信间设置于各区域楼层弱电井，设置标准 42U 布线机柜(尺寸：600*600*2000mm)，用于安装光纤配线架、110 配线架、24 口快接式配线架以及接入交换机、理线器等设备，并根据设备数量及安装高度合理分配机柜空间。

　　布线机柜内，水平线缆卡接在 19” 24 口快接式配线架上，垂直光纤熔接在 19'光纤配线架上，垂直大对数线缆卡接在 110 配线架上;各配线设备、交换设备之间采用跳线连接。

　　3)干线子系统

　　由设备间至电信间的干线电缆和光缆、安装在设备间的配线设备及设备缆线、跳线组成。

　　设备间至各电信间，内网、外网数据垂直干线采用6芯万兆单模光纤，其中内网部分采用双链路设计。语音垂直干线采用大对数线缆, 且语音主干电缆的对数不小于楼层电信间所管理的语音信息点总数。

　　设备间内，垂直光纤熔接在 19'光纤配线架上，垂直大对数线缆卡接在 110 配线架上，所有配线设备安装在标准 42U 布线机柜内。

　　4)设备间

　　设备间是本建筑进行网络管理和信息交换的场地。

　　楼宇总设备间设置在五层信息中心机房，实现网络、电话独立管理。网络机房作为核心管理机房，用于安装配线设备、核心交换设备、医院服务器、存储设备等。

　　5)进线间

　　进线间是建筑物外部通讯和信息管线的入口部位，整个院区进线间设置在地下一层，用于安装运营商接入设备，并对接入线缆进行分配。电缆引入端设置浪涌保护器。

　　6)管理

　　系统设计、施工过程需对工作区、电信间、设备间以及进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标示和记录，并应符合下列要求：

　　系统每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一标识符，并设置标签，采用相同数量的字母和数字等标明;

　　电信间、设备间、进线间的配线设备宜采用统一的色标区别各类业务与用途的配线区;

　　所有标签保持清晰、完整，并满足使用环境要求。
