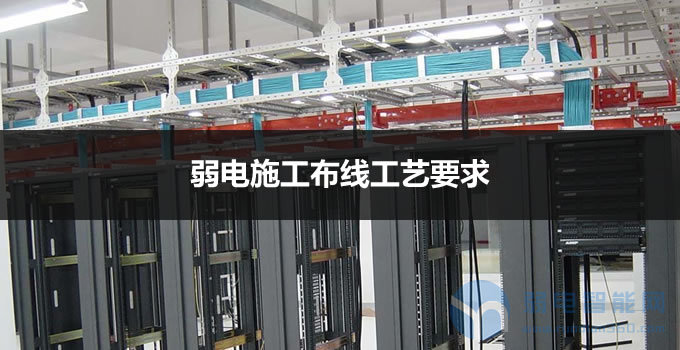

弱电系统管线的施工是整个项目中非常重要的一部分，管线的敷设工艺的好坏关系到整个项目施工质量，今天整理了电缆、桥架、光缆施工的工艺要求供大家参考

　　一、电缆敷设

　　(1)综合布线系统的电缆敷设应符合现行国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311的规定。

　　(2)非综合布线系统室内电缆的敷设，应符合下列要求：

　　1)无机械损伤的电缆，或改、扩建工程使用的电缆，可采用沿墙明敷方式。

　　2)在新建的建筑物内或要求管线隐蔽的电缆应采用暗管敷设方式。

　　3)下列情况可采用明管配线：

　　—易受外部损伤;

　　—在线路路由上，其它管线和障碍物较多，不宜明敷的线路;

　　—在易受电磁干扰或易燃易爆等危险场所。

　　4)电缆和电力线平行或交叉敷设时，其间距不得小于0.3m;电力线与信号线交叉敷设时，宜成直角。

　　(3)室外线缆的敷设，应符合现行国家标准《民用闭路监视电视系统工程技术规范》GB50198—1994中第2.3.7条的要求。

　　(4)敷设电缆时，多芯电缆的最小弯曲半径，应大于其外径的6倍；同轴电缆的最小弯曲半径应大于其外径的15倍。

　　(5)电缆槽敷设截面利用率不应大于60%；电缆穿管敷设截面利用率不应大于40%。

　　(6)电缆沿支架或在线槽内敷设时应在下列各处牢固固定：

　　1)电缆垂直排列或倾斜坡度超过45°时的每一个支架上;

　　2)电缆水平排列或倾斜坡度不超过45°时，在每隔1～2个支架上;

　　3)在引入接线盒及分线箱前150～300mm处。

　　(7)明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m，当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。

　　(8)电缆在沟道内敷设时，应敷设在支架上或线槽内。当线缆进入建筑物后，线缆沟道与建筑物间应隔离密封。

　　(9)电缆穿管前应检查保护管是否畅通,管口应加护圈，防止穿管时损伤导线。

　　(10)导线在管内或线槽内不应有接头和扭结。导线的接头应在接线盒内焊接或用端子连接。

　　(11)同轴电缆应一线到位，中间无接头。

　　二、电缆桥架敷设

　　1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

　　(1)确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时，则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。

　　(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

　　(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。

　　(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

　　(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

　　(6)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

　　(7)电缆桥架与用电设备交越时,其间的净距不小于 0.5m。

　　(8)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

　　(9)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

　　直线段：注明全长、桥架层数、标高、型号及规格。

　　拐弯点和分支点:注明所用转弯接板的型号及规格。

　　升降段：注明标高变化,也可用局部大样图或剖面图表示。

　　(10)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

　　(11)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。

　　(12)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

　　(13)电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5米处应固定在桥架的支架上，水平敷设时，在缆线的首、尾、转弯及每间隔3~5米处进行固定。

　　三、光缆敷设

　　(1)敷设光缆前,应对光纤进行检查。光纤应无断点，其衰耗值应符合设计要求。核对光缆长度，并应根据施工图的敷设长度来选配光缆。配盘时应使接头避开河沟、交通要道和其它障碍物。架空光缆的接头应设在杆旁1m以内。

　　(2)敷设光缆时，其最小弯曲半径应大于光缆外经的20倍。光缆的牵引端头应作好技术处理，可采用自动控制牵引力的牵引机进行牵引。牵引力应加在加强芯上，其牵引力不应超过150kg;牵引速度宜为10m/min；一次牵引的直线长度不宜超过1km，光纤接头的预留长度不应小于8m。

　　(3)光缆敷设后，应检查光纤有无损伤，并对光缆敷设损耗进行抽测。确认没有损伤后，再进行接续。

　　(4)光缆接续应由受过专门训练的人员操作，接续时应采用光功率计或其他仪器进行监视，使接续损耗达到最小。接续后应做好保护，并安装好光缆接头护套。

　　(5)在光缆的接续点和终端应作永久性标志。

　　(6)管道敷设光缆时，无接头的光缆在直道上敷设时应有人工逐个入孔同步牵引；预先作好接头的光缆，其接头部分不得在管道内穿行。光缆端头应用塑料胶带包扎好，并盘圈放置在托架高处。

　　(7)光缆敷设完毕后，宜测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线。
