结构化布线系统的组成

时间:2018-08-22 14:20 来源:菲尼特编辑部 作者:小菲 点击:

  结构化综合布线系统为用户提供了最合理的布线方式,并依靠其高品质的材料,一改传统布线的面貌,为现代化的大厦能够真正的成为智慧型的楼宇奠定了15年内不需改变通讯线路的传输媒介基础。

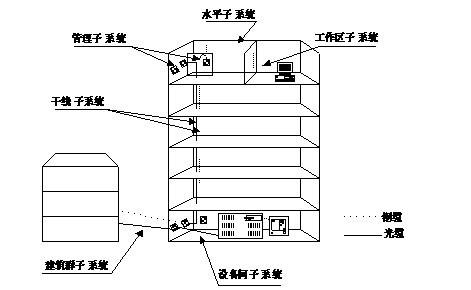

结构化布线系统

  结构化布线系统由六个子系统构成并分别定义:

  用户子系统:用户子系统由终端设备连接到信息插座的连线组成,它包括连接器和适配器。

  水平子系统:实现信息插座和管理子系统(跳线架)间的连接,常用五类或超五类型8芯4对双绞线来实现这种连接。

  管理子系统:管理子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分,以便能更容易地管理通信线路,使在移动终端设备时能方便地进行插拨。

  骨干子系统:实现计算机设备,程控交换机(PBX),控制中心与各管理子系统间的连接,常用介质是大对数双绞线电缆、光缆。

  设备子系统:设备室子系统由设备间中的电缆、连接器和相关支撑硬件组成,它把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉处与公共系统设备(如PBX)连接起来。

  建筑群子系统:实现建筑物之间的相互连接,常用通信介质是光缆或大对数,主干线和建筑群间使用光缆或大对数。

  需要指出的是:对数据通讯而言,主干线和建筑群间使用光缆,并使用FDDI或ATM技术,可使系统间的传输吞吐率达100Mbps、155Mbps、1000 Mbps。对工作区而言,如果使用三类双绞线,则目前技术可达10Mbps(10Base-T);而使用超五类双绞线,可达到100Mbps。对语音通讯而言,主干线和建筑群间使用大对数。
