随着技术的不断发展，普通建筑已经无法满足生活和工作的不断增长的需求，智能大厦不断涌现，内涵也不断丰富。智能大厦通常是“为了提高使用的合理性和建筑效率，配备了相应的建设环境系统和楼宇自动化系统，办公自动化和管理信息化系统和先进的通讯系统，并集成结构化布线系统的建筑智能化系统”。

　　作为智能大厦电气系统的综合布线系统，颠覆了传统的路由模式，综合布线系统是一种由线缆及相关接续设备组成的信息传输系统，这需要一个单一的综合网络布线系统，信息网络和控制网络，使信号来实现它们之间的互操作性。布线系统是在建筑物内，或使声音和数据通信设备中的信息传输介质的主要建筑物，彼此连接的交换设备和其他信息管理系统，并且这些设备与外部通信网络连接。

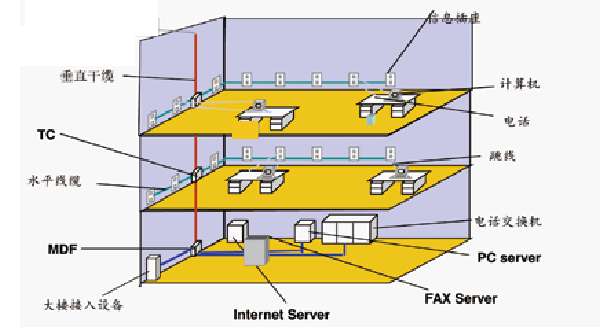

　　综合布线系统组成

　　综合布线系统是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道。它把语音，数据，图像相互连接，同时使上述通信装置与外部数据网络连接。该系统集成了语音，数据，图像信号线和建筑安全防范报警信号线集成在一个标准的布线系统，监控和管理。在或在地面上设置一个标准的墙上插座，通过各种适配器和计算机，通讯设备和建筑自动化设备的插座相连。布线硬件包括传输介质(非屏蔽双绞线，大量的电缆和光缆等)，配线架，标准信息插座，适配器，光电转换装置，系统保护设备等。本设计以一栋高16层的智能大厦，建筑面积达到24000平米为例，大厦综合布线系统的中心机房设在大厦的第二层，在每层设置一个管理间。

　　使用高品质的非屏蔽双绞线代替传统的同轴电缆和特种电缆，解决了高速数据传输，从而减少线路和电磁辐射干扰和其他问题之间的串扰。适配器的型号齐全使用弱电系统为结构化布线系统中来。它的构成主要有：

　　(1)工作区布线把终端设备连接到信息插座，一般是永久性的。

　　(2)水平布线子系统：从楼层配线架至各信息插座，包括信息插座、水平电缆(光缆)及其它在楼层配线架上的机械终端、插接软线和跳线。

　　(3)主干线系统：设备间(主配线架)至配线间(楼层配线架)之间的主干电缆及配线设备。

　　(4)通信引出端(信息插座)：每个工作区宜设置两个或者两个以上的信息插座，其中最少有一个作为数据通信用。

　　(5)接口：每个布线子系统的端部都有相应的接口，用以连接有关的设备，如电话主机，主计算机，信息插座等。

　　(6)设备间：安装网络进出线设备、互联设备、主机设备和保护设备。

　　(7)配线间(交换间)：每层配线间数量按与最远点信息插座的距离不大于75cm配置，配线间内的设备为有源设备。

　　系统各部分的设计与实现

　　(1)工作区子系统 根据建筑物结合使用不同功能的层，层的信息点初步统计如下的特性，根据建筑项目的进度，待装修图确定后进一步细化综合布线系统每个信息点的分布。

　　(2)水平布线系统 水平部件采用环保型6类NL301004双绞线传输的，该系统具有良好的柔韧性和互换性，同时也为数字电话，可视电话和速度高于155Mbs的多媒体应用支持。

　　(3)管理子系统 利用配线架的跳线管理方式，可以使布线系统调节灵活。当布局要求变化，应该有足够的空间放置配线架和网络设备。

　　(4)干线子系统 采用ND2124配线架对系统的数据部分进行配线管理，NI3200跳线架对语音部分进行管理，以达到良好的互换性和超前性。

　　(5)设备间子系统 中心机房设在大厦第二层，采用2个42U标准机柜管理大楼内的数据，语音系统。工作区子系统施工包括信息插座的安装以及终端设备与信息模块的连接;水平区子系统的施工是配线架到信息模块的水平线缆的敷设，配线间子系统施工，由于配线间内安装有楼层的配线机柜，其中有布线系统中的楼层管理子系统和计算机网络管理子系统设备，所以它是整个布线系统的核心。

　　综合布线系统检测可选用基本链路形式，对于综合布线系统应用的检测，信道形式可被选用。该系统的特征参数可以分为两类：一类是电缆，连接器已经建立的物理性能，如金属导体材料的强度，柔软性，耐水性和温度特性。第二类是系统的电气特性，系统测试主要是指工程电气性能与光纤工程特性，包括(1)连接图(2)线缆敷设长度(3)衰减(4)近端串扰，(5)反射(光纤)等等。

　　结语

　　智能大厦综合布线系统是一个性能优良的系统平台，利用这个平台可以提供任何类型的大厦信息处理业务，可以降低大厦的管理及运行费用、减少管理人员、降低能源损耗，从而带来可观的经济效益。综合布线系统通过延伸到每个区域的信息点，将电话、计算机、服务器、网络设备以及各种楼宇控制与管理设备连接为一个整体，灵活性和适应性强，在设备数量和位置发生变化时，只需采用简单的插接工序，而且便于今后扩建和维护管理。
