机房综合布线的路由设计

时间:2018-08-01 14:48 来源:菲尼特编辑部 作者:小菲 点击:

  如前所述,机房布线的信息点数量多,而且在机房运行过程中,随着计算机和网络设备的增加,会随时要求增加信息点。因此,路由设计应充分考虑扩展性。在路由选材上,首先应尽量采用金属材料,不宜采用PVC管材。通过金属管道的良好接地可减少干扰,并提高机房的线路防火等级。同时,采用金属线槽作为路由材料,可充分利用线槽扩展性好,容易增加线缆的特点。对于线槽的布置,一般围绕设备进行布置。在目前机柜使用越来越普遍的情况下,可以考虑和成排的机柜平行布局。一般每排机柜布置一条线槽,也可以两排相邻机柜中间走道上公用一条线槽,前一种模式更为理想一些。

  对于有活动地板的机房,通常的做法都是将线槽安装在活动地板下。但随着高端机房中地板下送风的精密空调的普遍采用,这种模式暴露出不少问题。由于设备在机房内成排布置,因此每排设备都在地板下配置了线槽,一般线槽的高度在50~l00mm,而活动地板的敷设高度只有300mm左右,从而影响到空调风道的通畅。线槽越多,送风效果越差(地板下还往往有强电线槽)。而且线路特别是强电线路在活动地板下布置还增加了火灾隐患,电气故障可能引发火源,同时在地板下的人情不易被迅速发现,即使配置了常规的消防感温感烟探测器,由于地板下的送风,反映并不迅速。已经有多起火灾事故是从活动地板下发生的。因此,现在不少机房特别是电信行业,普遍采用上走线的路由模式。

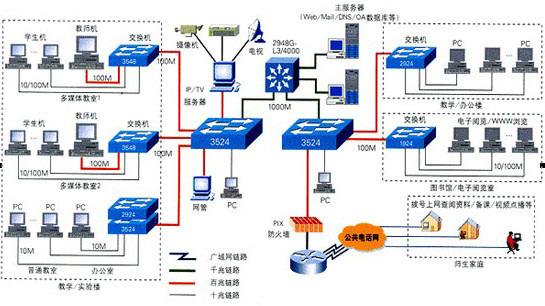

机房综合布线

  采用上走线需要有设备布局的配合,这种布局主要适用于标准机架式布局的场合,而且机柜的尺寸特别是高度应基本一致,才能保证美观。

  上走线采用线槽。线槽有两种安装模式:支架吊装在顶上、支架支撑在地面上。支撑在地面上容易发生支架和机柜的打架,在设计时应注意。

  上走线线槽形式有两种:敞开梯型桥架式和封闭式。敞开式梯架是应用的主流。在设计时,首先仍是根据机房平面中机柜的总体规划,每排机柜设置一路。敞开式梯架的优点是便于维护。因为不需要额外的开孔,增减线路很方便;不需要掀地板,只需要梯子即可实施,工作量小。便于发现故障。不像地板下的封闭线槽,很容易观察到故障点,特别是火灾危险。其缺点是对防鼠的要求更高。

  敞开式梯架通常和强电一并考虑。通常考虑上、中、下三层,分别作为强电线路、铜缆线路和光缆线路的通道。因为光缆特别是机房内的大量光跳线是比较脆弱的,因此其中的光缆线路桥架常采用封闭式的,这样的布局很容易管理。每层之间的距离不小于300mm。如果机房的层高不够,也可减少层数,采用左右布局。要注意按规范控制强电和弱电梯架间的距离。如果距离仍无法达到,可考虑强电采用屏蔽线或者采用封闭式。
