数据中心机柜布线的日常操作规范

时间:2020-03-02 16:45 来源:菲尼特编辑部 作者:小菲 点击:

  在整个网络布线工程中,机柜布线是一项非常讲究的工作。它和装衣服是完全不一样的,不能说按照个人的喜好去布线,它有自己的规则,如果装错了,就不能正常的完成工作了,严重的还会影响整个工程的质量。下面就和大家分享下IDC机柜布线的日常操作规范:

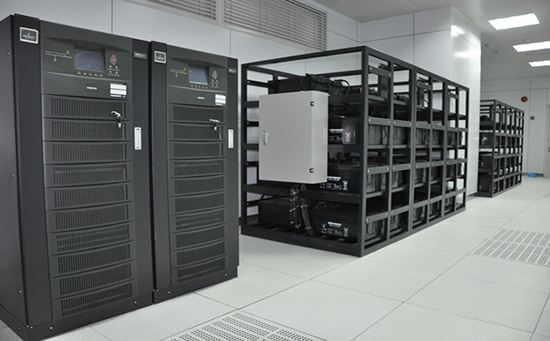

数据中心机柜布线

  一、电源线插头与服务器电源接头两端要标签扎带;

  二、如果一个机柜有内外网的交换机,尽量用两种不同颜色网线区分开来;

  三、柜子与柜子之间走线要从机柜顶端方向布线;

  四连接服务器与交换机两端的网线头后端要标记同编号的扎带标签,且与交换机端口号编号一致;

  五电源线与网线分机柜两边走线,每一小节要用扎带扎好;

  六机柜服务器不能太多台叠加一起,要用挡板分离开来,有助维护与服务器散热稳定性;

  七交换机要用配套耳朵固定在机柜顶端,有助于网线的走位;

  八贴好每台服务器ip或者根据应用划分的标签;

  九贴好每台服务器的资产号,通过标签打印机把资产号+条形码一起打出来,以后核实到IDC机房核实资产,可以通过条形码扫描仪扫描出来。每台设备打印两张一致的,设备前面贴一个,设备边上贴一个,由于编号是唯一性的,预防资产号丢失;

  十核心交换机接到二层交换机的网线两端或者光纤要用扎带标签贴好,写上此端口连接到哪个机柜号哪个交换机哪个端口号,如:con-to-6-3-C3560-7;

  十一尽量不要在服务器贴ip地址,如:贴上应用标签,这样比较安全,一些托管商设备零散只能贴ip,交换机和防火墙不要贴上ip地址,写上内外网就行了,如:outside与inside;

  十二查看机柜下面空调挡风口闸门是否打开,以免设备过热死机;

  十三重装某台设备系统时,不要把显示器电源接在与服务器连接插排上面,每个机柜都有提供一个专门接显示器或者外接插排的插座,以免显示器电源接口因接触不好或者使用不当导致整个插排都断电;

  十四日常重整资源时,会不经意碰到网线或电源线导致设备down掉,所以在处理过程区间或临走时关机柜,要多观察交换机的端口是不是都是亮着的。
