前言：

　　随着高密度服务器与低密度混合模式的出现，由于服务器的密度不均衡，因而产生的热量也不均衡，传统数据中心的平均制冷方法已经很难满足需求，而冷池机房(机房冷池)技术，就是为了解决以往机房出现的普遍问题，如机房会出现局部过热、机房空调耗能大，(耗能比pue>2.5)、机房密度低，利用率低等，本文详细介绍了设计简单，成本低，效果却最好的机房冷池解决方案，并解析冷池与热池这两者的区别。

　　什么是微模块机房中的------冷池

　　冷池是在机柜间或机柜内构建专门限于机柜设备制冷用的冷通道，并将冷通道与机房环境热气完全隔离，从而将冷空气限制在机柜中，避免了冷热空气混合、限制了冷气设备散热作用、改善了冷空气利用率、提高了机房制冷效率和制冷效果。

　　如下机房现状是否为你所烦恼？

　　1、由于机房空调布置问题，出现远端局部热点和边角部分局部热点;

　　2、受到场地限制，无法增加机房空调

　　3、传统孔板送风地板的通风率无法满足风量要求;

　　4、增加机房空调的费用高，工程复杂且工期长

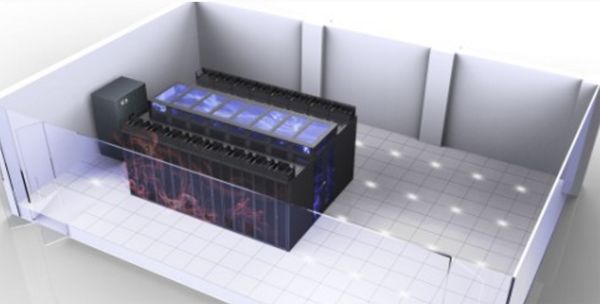

　　冷池机房工作原理：

　　将冷通道与外界封闭隔离，形成热通道和冷通道，减少热量混合，提高机架制冷效率，提高空调运行效率，冷池机房适用于高架地板的环境，将两排机架的冷通道封闭起来，这相当于地板静压箱的延生，在封闭理想的情况下，封闭空间不在有温度梯度的变化只要封闭空间能从地板送风口得到足够的冷气流这无异于所有安装在机柜中的IT设备，都能直接从地板静压箱中得到冷气流。

　　冷池机房在机房建设中的意义：

　　1、模块化—每两台机柜和一块顶板构成一个模块，通道由两扇门和多个模块组成，可随意添加或移动机柜而不影响通道封闭。

　　2、智能化— 通道顶板可翻转设计，通过智能控制箱 与消防进行联动，收到火灾信号时顶板打开，消 防气体进入通道灭火。

　　3、安全性—通道门和顶板材质均为冷轧钢板和钢化 玻璃，不易燃不助燃，符合消防要求，安全性高。

　　4、 稳定性—产品根据机柜尺寸精心设计，与 机柜紧密结合，稳定性高，使用寿命长。

　　冷池技术的创新

　　(1)冷池技术将冷空气局限在机柜小环境中，冷空气必须通过机柜才能释放到机房、实现空气循环，有利于机柜中所有设备散热，可彻底解决机柜中局部过热问题;

　　(2)冷池技术将冷热气体完全隔离，提高了回风温度，解决了机房环境温度过低、机柜设备温度过高的困境，避免了空调无效工作，提高了制冷效率和制冷效果;

　　(3)冷池技术可有效降低机房能源消耗率P U E 数值，提高数据中心效率(DCE，Data Center Efficiency)，可增加机柜设备存放密度，提高数据中心的IT设备容积率。

　　什么是微模块机房中的------热池

　　将机柜采用背靠背的摆放形式，封闭其热风区域形成热通道，由于考虑到机房的安全性，热通道又是一个热量集中的区域，所以一般情况下要对其进行强制抽风回到空调。 这种方式在实际应用上还是很少采用，除了安全性的考虑外，还有施工联动的方面的考虑也很复杂和繁琐，所以一般不建议客户采用。但是APC行间空调的做法除外，因外他是内部回风。一般不建议此方案。

　　冷池方案及其比较

　　数据中心制冷中采用冷池技术称为数据中心冷池方案。冷池方案根据冷通道位置差异分为外冷池和内冷池两种类型。

　　外冷池是在两组机柜间建立密封制冷空间，利用两组机柜间的空调下送风，使两组机柜间自然构成冷通道，确保冷风必须穿过这两组机柜、被两组机柜中设备利用后实现回风，从而确保设备能有效利用冷气，提高机房制冷效率与效果。

　　内冷池则是将一排机柜(或独立机柜)密封为前有冷风通道、后有散热孔的空气循环结构，冷通道(冷池)设置在机柜内部，空调通过特定管道将冷气送入冷池，以确保冷气被机柜中设备所利用。内冷池根据空调设备不同，还可以分为模块式空调直接送风方式和外部空调专用通道送风方式两种。

　　在充分调查和研究数据中心制冷技术的基础上，结合新数据中心布局特点，最终选择了外冷池制冷方。

　　冷池的应用成效

　　1、机房人体舒适度

　　在冷池数据中心，因机房环境为回风，其温度相对较高，约28℃，进入机房人体不再感觉很冷，人体舒适度明显提高。冷气已完全被限制在冷池中，确保了机柜中的设备能够优先获得冷气来散热、降温。

　　2、冷池节能评测

　　目前对数据中心制冷系统进行节能评测的依据主要为空调回风温度的变化，其中，Oracle公司估算“回风温度每提高1°C，制冷能源成本将下降4%~5%”;其他研究则认为“当空调系统的送风和回风温度提高1℃时，空调系统节电约3%，同时空调系统的制冷能力提高约5%”。

　　根据我们对冷池和非冷池数据中心的环境回风温度现场测量，冷池系统的新数据中心回风温度约在29°C ，而非冷池制冷的数据中心室温约在20°C 。假设两个机房设备制冷效果一样，则可以推断采用冷池技术的数据中心的回风温度提高了约9°C。

　　外冷池与内冷池的比较

　　可见，采用冷池技术的制冷系统无疑解决了长期阻碍绿色数据中心推进的最基础、最难以克服的问题，消除了绿色数据中心建设与发展过程中的最大障碍。随着数据中心“绿色革命”的推广，冷池技术将逐渐取代传统制冷方式，成为绿色数据中心制冷技术的主流，引领着绿色数据中心建设与发展。
