要求

　　浪涌保护器的规格、型号应符合设计要求，浪涌保护器安装位置、安装方式应符合设计要求或产品安装说明书的要求

　　接地装置的规格、型号必须符合设计要求，并有相关机构出具的检测报告。

　　测试仪表应为接地电阻测试仪，量程在0.001～100Ω时，精度应为±2%(读数+2个数)。

　　为保持稳定的系统信号及可靠的安全接地，机房内所有电源插座的极性必须保持一致。

　　严禁在电源插座内将交流工作地与安全地连接在一起。

　　施工机具

　　电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨(或倒链)、紧线器、铁镐、铁锹等。

　　作业条件

　　地面找平、防锈等施工已经完毕。

　　地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行,项目经理根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。

　　各预留接地线预留到位。

　　技术准备

　　施工图纸和技术资料齐全。

　　施工方案编制完毕并经审批。

　　施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。

　　操作工艺

　　工艺流程：

　　等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。

　　等电位均压带制作

　　主机房和辅助区的地板或地面应有静电泄放措施和接地构造，防静电地板、地面的表面电阻或体积电阻值应为2.5×104~1.0×109Ω，且应具有防火、环保、耐污耐磨性能。

　　等电位联结网格应采用截面积不小于25mm2的铜带或裸铜线，并应在防静电活动地板下构成边长为0.6~3m的矩形网格。铜排之间连接采用钻孔，螺丝拧紧，要求更高的采用氧焊焊接。

　　名称材料最小截面积(mm2)

　　等电位联结带铜50

　　利用建筑内的钢筋做接地线铁50

　　单独设置的接地线铜25

　　等电位联结导体(从等电位联结带至接地汇集排或至其他等电位联结带;各接地汇集排之间)铜16

　　等电位联结导体(从机房内各金属装置至等电位联结带或接地汇集排;从机柜至等电位联结网格)铜6

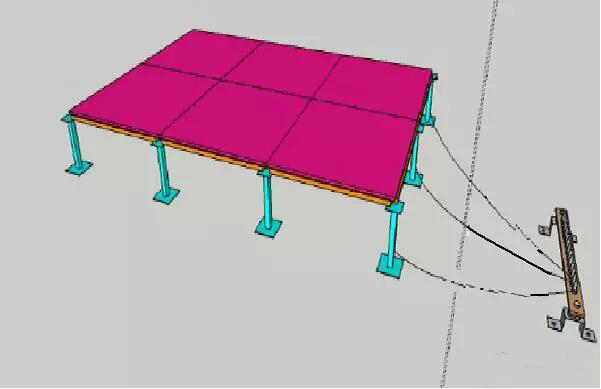

　　每台电子信息设备(机柜)应采用两根不同长度的等电位联结导体就近与等电位联结网格连接。机房四个角的静电地板支撑架应采用不小于6 mm²的铜芯线连接到均压环上。

　　等电位连接带应与地绝缘悬浮安装。

　　接地引线与接地极相连之前，宜安装接地连接箱，作为接地阻值的测试点。

　　汇流排施工

　　在机房设置两块汇流排，规格为80×8mm铜板(两块铜板焊接)，长20-30厘米，把汇流排与等电位均压带连接。通过等电位联结导体将等电位联结带就近与接地汇流排、各类金属管道、金属线槽、建筑物金属结构等进行连接。

　　例1：机柜内汇流排接线连接图：

　　机柜内设备均用接地线缆(4mm2)与机柜内总接地排进行连接，之后总接地点有一根很粗的电缆(10mm2)截面积，直接连接到防静电地板下面的机房环流排，保持与机房处于等电位状态。

　　例2：线管之间接地跨接：

　　线管与线盒间用管箍紧密结合，线管与线盒、线管与线管见均用接地线缆进行跨接处理。但该处接地线缆跨接过紧，稍显不足。接地线缆规格为2.5mm2

　　大楼接地体电阻测试

　　1、测试步骤

　　检查仪表，确保仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

　　仪表放置水平后，调整检流计的机械零位，归零。

　　将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。

　　如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

　　如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

　　2、接地电阻测试要求：

　　a.交流工作接地，接地电阻不应大于4Ω;

　　b.安全工作接地，接地电阻不应大于4Ω;

　　c.直流工作接地，接地电阻应按计算机系统具体要求确定;

　　d.防雷保护地的接地电阻不应大于10Ω;

　　e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

　　3、汇流排与接地点进行连接。

　　如果测试结果满足上面的要求，可将汇流排直接与大楼接地体进行连接。连接采用铜质接地线不应小于50mm²(通常采用2根25mm²铜芯线在地网上取两个不同的接点)。如测试电阻不能满足该要求，则应单独制作接地体。

　　接地体制作

　　1、当大楼接地不能满足要求时，应单独制作接地体，接地排连接方式见下图：

　　2、接地排铺设要求：

　　1)、接地体离机房所在建筑物5m 左右设置;

　　2)在地面挖深约0.8M、长2M、宽2M地沟，如上图所示，在如图所示位置均匀置入9根1.4M长2”镀锌管(入地沟下约600mm)，然后在约离地面800mm处、300mm处分别焊接12根40*4镀锌钢板;各接地模块的极芯互相并联或与引下线连接时采用40*4镀锌扁钢焊接。焊接工艺应符合国家相关规范要求。

　　3)在镀锌板上焊接后引出一根40*4镀锌板，出地面约1M左右作为接地连接、测试点;

　　4)在地网焊接时，焊接面积应 ≥6 倍接触点，焊接处清除焊渣，且焊点做防腐蚀防锈处理;涂上防锈。

　　5)土壤采用敷设降阻剂法(撒盐、然后洒水)提高导电性能，使接地电阻 ≤2Ω ;

　　6)坑槽回填采用导电状态较好的新粘土和降阻剂为填料。回填时应分层操作，回填30厘米，适量加水夯实。

　　7)接地电阻测试：用地阻仪测量地网的工频接地电阻，以验证地网的设计和施工质量，若未达到预期的指标应及时分析原因和针对原因采取弥补措施。

　　3、地网连接到机房的接地主干线。

　　铜质接地线不应小于50mm²(采用2根25mm²铜芯线在地网上取两个不同的接点)。地网到机房的接地线应全线穿管，进入机房连接到均压环上。

　　电源防雷器安装

　　1、电源防雷安装位置

　　一级电源防雷在机房所属大楼的总配电箱处，

　　二级电源防雷在机房所在楼层的楼层配电箱处，

　　三级电源防雷在机房内的配电箱处(如果机房没有配电箱就在UPS市电输入处)。

　　一级电源防雷器的电源相线线径不小于16mm², 接地线不小于25mm²，

　　二级电源防雷器的电源相线线径不小于10mm²，接地线不小于16 mm²，

　　三级电源防雷器的电源相线线径不小于6 mm²，接地线不小于10 mm²。

　　2、安装顺序：电源防雷器各线路的连接顺序为：①连接接地线;②连接中性线或负极线;③连接相线或正极线。

　　3、安装要求：防雷器与防雷器之间的间距应大于5米，当不能满足这个要求时应在两级防雷器之间加装退藕装置。

　　信号防雷器安装

　　1、信号防雷器的安装：信号防雷器应串联在被保护设备前端。

　　2、信号防雷器必须尽可能的靠近被保护器，之间距离不应大于10米，如果大于10米，应在靠近被保护设备前在加装一级防雷保护器。

　　3、当信号防雷器单独断电导致脱离工作时，设备仍然工作，但设备失去保护。

　　应注意的质量问题

　　等点位均压环网格过于稀松

　　工艺不能满足要求，焊接搭接倍数不够。

　　各种支架安装不合规范，松动、间距过大不均匀。

　　各种接地预埋件漏留或保护不严人为损坏，接地线施工不全，漏、错现象时有发生。

　　接地测试不合格或者接地测试数据不准确。

　　质量要求

　　浪涌保护器安装应牢固，接线应可靠。安装多个浪涌保护器时，安装位置、顺序应符合设计和产品说明书的要求。

　　接地装置焊接应牢固，并应采取防腐措施。接地体埋设位置和深度应符合设计要求。引下线应固定。

　　等电位联接金属带可采用焊接、熔接或压接。金属带表面应无毛刺、明显伤痕，安装应平整、连接牢固，焊接处应进行防腐处理。

　　等电位联结带、接地线和等电位联结导体的材料和最小截面积符合规范要求。

　　接地线不得有机械损伤;穿越墙壁、楼板时应加装保护套管;在有化学腐蚀的位置应采取防腐措施;在跨越建筑物伸缩缝、沉降缝处，应弯成弧状，弧长宜为缝宽的1.5倍。

　　接地端子应做明显标记，接地线应沿长度方向用油漆刷成黄绿相间的条纹进行标记。

　　接地线的敷设应平直、整齐。转弯时，弯曲半径应符合规定。接地线的连接宜采用焊接，焊接应牢固、无虚焊，并应进行防腐处理。

　　检查接地线的规格、敷设方法及其与等电位金属带的连接方法应符合设计要求;

　　接地电阻测试结果符合相关规范要求。
