波分复用器(Wavelength Division Multiplexing)

　　是利用多个激光器在单条光纤上同时发送多束不同波长激光的技术。每个信号经过数据(文本、语音、视频等)调制后都在它独有的色带内传输。WDM能使电话公司和其他运营商的现有光纤基础设施容量大增。制造商已推出了WDM系统，也叫DWDM(密集波分复用)系统。

　　DWDM可以支持150多束不同波长的光波同时传输，每束光波最高达到10Gb/s的数据传输率。这种系统能在一条比头发丝还细的光缆上提供超过1Tb/s的数据传输率。

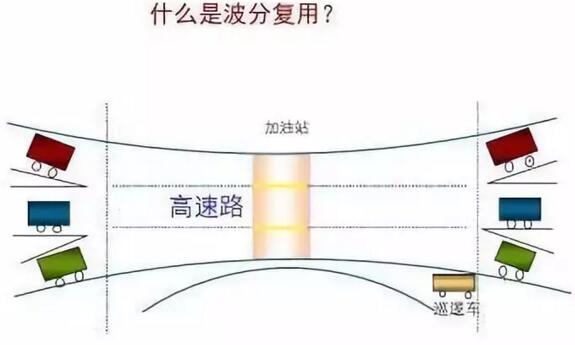

　　光通信是由光来运载信号进行传输的方式。在光通信领域，人们习惯按波长而不是按频率来命名。因此，所谓的波分复用(WDM， Wavelength Division Multiplexing)其本质上也是频分复用而已。WDM是在1根光纤上承载多个波长(信道)系统，将1根光纤转换为多条“虚拟”纤，当然每条虚拟纤独立工作在不同波长上，这样极大地提高了光纤的传输容量。

　　由于WDM系统技术的经济性与有效性，使之成为当前光纤通信网络扩容的主要手段。波分复用技术作为一种系统概念，通常有3种复用方式，即1310 nm和1550 nm波长的波分复用、稀疏波分复用(CWDM，Coarse Wavelength Division Multiplexing)和密集波分复用(DWDM，Dense Wavelength Division Multiplexing)。

　　这种复用技术在20世纪70年代初时仅用两个波长：1310 nm窗口一个波长，1550 nm窗口一个波长，利用WDM技术实现单纤双窗口传输，这是最初的波分复用的使用情况。

　　粗波分复用

　　继在骨干网及长途网络中应用后，波分复用技术也开始在城域网中得到使用，主要指的是粗波分复用技术。CWDM使用1200~1700 nm的宽窗口，主要应用波长在1550 nm的系统中，当然1310 nm波长的波分复用器也在研制之中。

　　粗波分复用(大波长间隔)器相邻信道的间距一般≥20 nm，它的波长数目一般为4波或8波，最多16波。当复用的信道数为16或者更少时，由于CWDM系统采用的DFB激光器不需要冷却，在成本、功耗要求和设备尺寸方面，CWDM系统比DWDM系统更有优势，CWDM越来越广泛地被业界所接受。CWDM无需选择成本昂贵的密集波分解复用器和“光放” EDFA，只需采用便宜的多通道激光收发器作为中继，因而成本大大下降。如今，不少厂家已经能够提供具有2~8个波长的商用CWDM系统，它适合在地理范围不是特别大、数据业务发展不是非常快的城市使用。

　　密集波分复用

　　密集波分复用技术(DWDM)可以承载8～160个波长，而且随着DWDM技术的不断发展，其分波波数的上限值仍在不断地增长，间隔一般 ≤1.6 nm，主要应用于长距离传输系统。在所有的DWDM系统中都需要色散补偿技术(克服多波长系统中的非线性失真——四波混频现象)。

　　在16波DWDM系统中，一般采用常规色散补偿光纤来进行补偿，而在40波DWDM系统中，必须采用色散斜率补偿光纤补偿。DWDM能够在同一根光纤中把不同的波长同时进行组合和传输，为了保证有效传输，一根光纤转换为多根虚拟光纤。采用DWDM技术，单根光纤可以传输的数据流量高达400 Gbit/s，随着厂商在每根光纤中加入更多信道，每秒太位的传输速度指日可待。

　　用途

　　DWDM能够在同一根光纤中，把不同的波长同时进行组合和传输。为了保证有效，一根光纤转换为多个虚拟光纤。所以，如果你打算复用8个光纤载波(OC)，即一根光纤中传输8路信号，这样传输容量就将从2.5 Gb/s提高到20 Gb/s。 由于采用了DWDM技术，单根光纤可以传输的数据流量最大达40Gb/s。随着厂商在每根光纤中加入更多信道，每秒兆兆位的传输速度指日可待。

　　技术

　　波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术;在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。

　　WDM本质上是光域上的频分复用FDM技术

　　每个波长通路通过频域的分割实现，每个波长通路占用一段光纤的带宽。WDM系统采用的波长都是不同的，也就是特定标准波长，为了区别于SDH系统普通波长，有时又称为彩色光接口，而称普通光系统的光接口为"白色光口"或"白光口"。

　　通信系统的设计不同，每个波长之间的间隔宽度也有不同。按照通道间隔的不同，WDM可以细分为CWDM(稀疏波分复用)和DWDM(密集波分复用)。CWDM的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。

　　特点

　　(1)超大容量传输

　　由于WDM系统的复用光通路速率可以为2.5Gbit/s、10Gbit/s等，而复用光通路的数量可以是4、8、16、32，甚至更多，因此系统的传输容量可以达到300-400Gbit/s，甚至更大。

　　(2)节约光纤资源

　　对于单波长系统而言，1个SDH系统就需要一对光纤;而对于WDM系统来讲，不管有多少个SDH分系统，整个复用系统只需要一对光纤。例如，对于16个2.5Gbit/s系统来说，单波长系统需要32根光纤，而WDM系统仅需要两根光纤。

　　(3)各信道透明传输，平滑升级、扩容

　　只要增加复用信道数量和设备就可以增加系统的传输容量以实现扩容，WDM系统的各复用信道是彼此相互独立的，所以各信道可以分别透明地传送不同的业务信号，如语音、数据和图像等，彼此互不干扰，这给使用者带来了极大的便利。

　　(4)利用EDFA实现超长距离传输

　　EDFA具有高增益、宽带宽、低噪声等优点，且其光放大范围为1530(1565nm，但其增益曲线比较平坦的部分是1540(1560nm)它几乎可以覆盖WDM系统的1550nm的工作波长范围。所以用一个带宽很宽的EDFA就可以对WDM系统的各复用光通路信号同时进行放大，以实现系统的超长距离传输，并避免了每个光传输系统都需要一个光放大器的情况。WDM系统的超长传输距离可达数百公里同时节省大量中继设备，降低成本。

　　(5)提高系统的可靠性

　　由于WDM系统大多数是光电器件，而光电器件的可靠性很高，因此系统的可靠性也可以保证。

　　(6)可组成全光网络

　　全光网络是未来光纤传送网的发展方向。在全光网络中，各种业务的上下、交叉连接等都是在光路上通过对光信号进行调度来实现的，从而消除了E/O转换中电子器件的瓶颈。WDM系统可以和OADM、OXC混合使用，以组成具有高度灵活性、高可靠性、高生存性的全光网络，以适应带宽传送网的发展需要。
