很多朋友经常问到，SC、DB、DC等符号是什么意思，其实这些都是弱电和强电常用符号，那么我们今天来一起了解下。

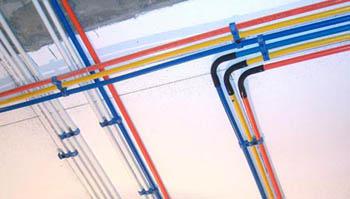

　　一、导线穿管表示

　　SC-焊接钢管

　　MT-电线管

　　PC-PVC塑料硬管

　　FPC-阻燃塑料硬管

　　CT-桥架

　　MR-金属线槽

　　M-钢索

　　CP-金属软管

　　PR-塑料线槽

　　RC-镀锌钢管

　　二、导线敷设方式的表示

　　DB-直埋

　　TC-电缆沟

　　BC-暗敷在梁内

　　CLC-暗敷在柱内

　　WC-暗敷在墙内

　　CE-沿天棚顶敷设

　　CC-暗敷在天棚顶内

　　SCE-吊顶内敷设

　　F-地板及地坪下

　　SR-沿钢索

　　BE-沿屋架，梁

　　WE-沿墙明敷

　　三、灯具安装方式的表示

　　CS-链吊

　　DS-管吊

　　W-墙壁安装

　　C-吸顶

　　R-嵌入

　　S-支架

　　CL-柱上

　　沿钢线槽：SR

　　沿屋架或跨屋架：BE

　　沿柱或跨柱：CLE

　　穿焊接钢管敷设：SC

　　穿电线管敷设：MT

　　穿硬塑料管敷设：PC

　　穿阻燃半硬聚氯乙烯管敷设：FPC

　　电缆桥架敷设：CT

　　金属线槽敷设：MR

　　塑料线槽敷设：PR

　　用钢索敷设：M

　　穿聚氯乙烯塑料波纹电线管敷设：KPC

　　穿金属软管敷设：CP

　　直接埋设：DB

　　电缆沟敷设：TC

　　导线敷设部位的标注

　　沿或跨梁(屋架)敷设：AB

　　暗敷在梁内：BC

　　沿或跨柱敷设：AC

　　暗敷设在柱内：CLC

　　沿墙面敷设：WS

　　暗敷设在墙内：WC

　　沿天棚或顶板面敷设：CE

　　暗敷设在屋面或顶板内：CC

　　吊顶内敷设：SCE

　　地板或地面下敷设：FC

　　四、字符电路图符号大全：

　　AAT 电源自动投入装置

　　AC 交流电

　　DC 直流电

　　FU 熔断器

　　G 发电机

　　M 电动机

　　HG 绿灯

　　HR 红灯

　　HW 白灯

　　HP 光字牌

　　K 继电器

　　KA(NZ) 电流继电器(负序零序)

　　KD 差动继电器

　　KF 闪光继电器

　　KH 热继电器

　　KM 中间继电器

　　KOF 出口中间继电器

　　KS 信号继电器

　　KT 时间继电器

　　KV(NZ) 电压继电器(负序零序)

　　KP 极化继电器

　　KR 干簧继电器

　　KI 阻抗继电器

　　KW(NZ) 功率方向继电器(负序零序)

　　KM 接触器

　　KA 瞬时继电器 ; 瞬时有或无继电器;交流继电器

　　KV电压继电器

　　L 线路

　　QF 断路器

　　QS 隔离开关

　　T 变压器

　　TA 电流互感器

　　TV 电压互感器

　　W 直流母线

　　YC 合闸线圈

　　YT 跳闸线圈

　　PQS 有功无功视在功率

　　EUI 电动势电压电流

　　SE 实验按钮

　　SR 复归按钮

　　f 频率

　　Q——电路的开关器件

　　FU——熔断器

　　FR——热继电器

　　KM——接触器

　　KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器

　　KT——延时 有或无继电器

　　SB——按钮开关 Q——电路的开关器件

　　FU——熔断器

　　KM——接触器

　　KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器

　　KT——延时 有或无继电器

　　SB——按钮开关

　　SA 转换开关

　　电流表 PA

　　电压表 PV

　　有功电度表 PJ

　　无功电度表 PJR

　　频率表 PF

　　相位表 PPA

　　最大需量表(负荷监控仪) PM

　　功率因数表 PPF

　　有功功率表 PW

　　无功功率表 PR

　　无功电流表 PAR

　　声信号 HA

　　光信号 HS

　　指示灯 HL

　　红色灯 HR

　　绿色灯 HG

　　黄色灯 HY

　　蓝色灯 HB

　　白色灯 HW

　　连接片 XB

　　插头 XP

　　插座 XS

　　端子板 XT

　　电线电缆母线 W

　　直流母线 WB

　　插接式(馈电)母线 WIB

　　电力分支线 WP

　　照明分支线 WL

　　应急照明分支线 WE

　　电力干线 WPM

　　照明干线 WLM

　　应急照明干线 WEM

　　滑触线 WT

　　合闸小母线 WCL

　　控制小母线 WC

　　信号小母线 WS

　　闪光小母线 WF

　　事故音响小母线 WFS

　　预报音响小母线 WPS

　　电压小母线 WV

　　事故照明小母线 WELM

　　避雷器 F

　　熔断器 FU

　　快速熔断器 FTF

　　跌落式熔断器 FF

　　限压保护器件 FV

　　电容器 C

　　电力电容器 CE

　　正转按钮 SBF

　　反转按钮 SBR

　　停止按钮 SBS

　　紧急按钮 SBE

　　试验按钮 SBT

　　复位按钮 SR

　　限位开关 SQ

　　接近开关 SQP

　　手动控制开关 SH

　　时间控制开关 SK

　　液位控制开关 SL

　　湿度控制开关 SM

　　压力控制开关 SP

　　速度控制开关 SS

　　温度控制开关辅助开关 ST

　　电压表切换开关 SV

　　电流表切换开关 SA

　　整流器 U

　　可控硅整流器 UR

　　控制电路有电源的整流器 VC

　　变频器 UF

　　变流器 UC

　　逆变器 UI

　　电动机 M

　　异步电动机 MA

　　同步电动机 MS

　　直流电动机 MD

　　绕线转子感应电动机 MW

　　鼠笼型电动机 MC

　　电动阀 YM

　　电磁阀 YV

　　防火阀 YF

　　排烟阀 YS

　　电磁锁 YL

　　跳闸线圈 YT

　　合闸线圈 YC

　　气动执行器 YPAYA

　　电动执行器 YE

　　发热器件(电加热) FH

　　照明灯(发光器件) EL

　　空气调节器 EV

　　电加热器加热元件 EE

　　感应线圈电抗器 L

　　励磁线圈 LF

　　消弧线圈 LA

　　滤波电容器 LL

　　电阻器变阻器 R

　　电位器 RP

　　热敏电阻 RT

　　光敏电阻 RL

　　压敏电阻 RPS

　　接地电阻 RG

　　放电电阻 RD

　　启动变阻器 RS

　　频敏变阻器 RF

　　限流电阻器 RC

　　光电池热电传感器 B

　　压力变换器 BP

　　温度变换器 BT

　　速度变换器 BV

　　时间测量传感器 BT1BK

　　液位测量传感器 BL

　　温度测量传感器 BHBM

　　配电房电工符号大全：

　　常用电气符号大全

　　电流表 PA

　　电压表 PV

　　有功电度表 PJ

　　无功电度表 PJR

　　频率表 PF

　　相位表 PPA

　　最大需量表(负荷监控仪) PM

　　功率因数表 PPF

　　有功功率表 PW

　　无功功率表 PR

　　无功电流表 PAR

　　声信号 HA

　　光信号 HS

　　指示灯 HL

　　红色灯 HR

　　绿色灯 HG

　　黄色灯 HY

　　蓝色灯 HB

　　白色灯 HW

　　连接片 XB

　　插头 XP

　　插座 XS

　　端子板 XT

　　电线,电缆,母线 W

　　直流母线 WB

　　插接式(馈电)母线 WIB

　　电力分支线 WP

　　照明分支线 WL

　　应急照明分支线 WE

　　电力干线 WPM

　　照明干线 WLM

　　应急照明干线 WEM

　　滑触线 WT

　　合闸小母线 WCL

　　控制小母线 WC

　　信号小母线 WS

　　闪光小母线 WF

　　事故音响小母线 WFS

　　预告音响小母线 WPS

　　电压小母线 WV

　　事故照明小母线 WELM

　　避雷器 F

　　熔断器 FU

　　快速熔断器 FTF

　　跌落式熔断器 FF

　　限压保护器件 FV

　　电容器 C

　　电力电容器 CE

　　正转按钮 SBF

　　反转按钮 SBR

　　停止按钮 SBS

　　紧急按钮 SBE

　　试验按钮 SBT

　　复位按钮 SR

　　限位开关 SQ

　　接近开关 SQP

　　手动控制开关 SH

　　时间控制开关 SK

　　液位控制开关 SL

　　湿度控制开关 SM

　　压力控制开关 SP

　　速度控制开关 SS

　　温度控制开关,辅助开关 ST

　　电压表切换开关 SV

　　电流表切换开关 SA

　　整流器 U

　　可控硅整流器 UR

　　控制电路有电源的整流器 VC

　　变频器 UF

　　变流器 UC

　　逆变器 UI

　　电动机 M

　　异步电动机 MA

　　同步电动机 MS

　　直流电动机 MD

　　绕线转子感应电动机 MW

　　鼠笼型电动机 MC

　　电动阀 YM

　　电磁阀 YV

　　防火阀 YF

　　排烟阀 YS

　　电磁锁 YL

　　跳闸线圈 YT

　　合闸线圈 YC

　　气动执行器 YPA,YA

　　电动执行器 YE

　　发热器件(电加热) FH

　　照明灯(发光器件) EL

　　空气调节器 EV

　　电加热器加热元件 EE

　　感应线圈,电抗器 L

　　励磁线圈 LF

　　消弧线圈 LA

　　滤波电容器 LL

　　电阻器,变阻器 R

　　电位器 RP

　　热敏电阻 RT

　　光敏电阻 RL

　　压敏电阻 RPS

　　接地电阻 RG

　　放电电阻 RD

　　启动变阻器 RS

　　频敏变阻器 RF

　　限流电阻器 RC

　　光电池,热电传感器 B

　　压力变换器 BP

　　温度变换器 BT

　　速度变换器 BV

　　时间测量传感器 BT1,BK

　　液位测量传感器 BL

　　温度测量传感器 BH,BM
