光纤收发器知识汇总

时间:2018-07-03 14:33 来源:菲尼特编辑部 作者:小菲 点击:

  模拟监控时代,光纤收发器一般都是用在网络通讯中。而当视频监控系统已经开始网络化的时候,光纤收发器嫣然成了监控系统中不可或缺的传输产品。今天菲尼特总结了关于光纤收发器的常见问题。

  一、光纤收发器分类

  光纤收发器又叫光电转换器,是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元。

  观察角度的不同使人们对光纤收发器有着不同的认识:

  比如按传输速率分为单10M、100M的光纤收发器、10/100M自适应的光纤收发器和1000M光纤收发器;

  按工作方式分为工作在物理层的光纤收发器和工作在数据链路层的光纤收发器;

  如果从结构角度来看分桌面式(独立式)光纤收发器和机架式光纤收发器;

  按接入光纤的不同又有多模光纤收发器和单模光纤收发器两种叫法。

  此外还有单纤光纤收发器和双纤光纤收发器,内置电源光纤收发器和外置电源光纤收发器以及网管型光纤收发器和非网管型光纤收发器。

  光纤收发器在数据传输上打破了以太网电缆的百米局限性,依靠高性能的交换芯片和大容量的缓存,在真正实现无阻塞传输交换性能的同时,还提供了平衡流量、隔离冲突和检测差错等功能,保证数据传输时的高安全性和稳定性。

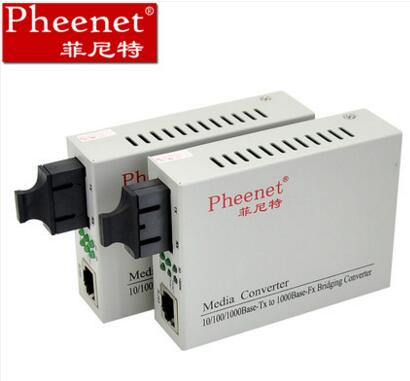

菲尼特光纤收发器

  二、应用范围

  本质上光纤收发器只是完成不同介质间的数据转换,可以实现0-120Km内两台交换机或计算机之间的连接,但实际应用却有着更多的扩展。

  1、实现交换机之间的互联。

  2、实现交换机和计算机之间的互联。

  3、实现计算机之间的互联。

  4、传输中继:当实际传输距离超过收发器的标称传输距离,特 别是实际传输距离超过120Km的时候,在现场条件允许的情况下,采用2台收发器背对背进行中继或采用光-光转换器进行中继,是一种很经济有效的解决方案。

  5、单多模转换:当网络间出现需要单多模光纤连接时,可以用1台单多模转换器进行连接,解决了单多模光纤转换的问题。

  6、波分复用传输:当长距离光缆资源不足,为了提高光缆的使用率,降低造价,可将收发器和波分复用器配合使用,让两路信息在同一对光纤上传输。

  三、使用注意事项

  我们知道光纤收发器有多种不同的分类,而实际使用中大多注意的是按光纤接头不同而区分的类别:SC接头光纤收发器和ST接头光纤收发器。

  在使用光纤收发器连接不同的设备时,必须注意使用的端口不同。

  1、光纤收发器到100BASE-TX设备(交换机,集线器)的连接:

  确认双绞线的长度最长不超过100米;

  连接双绞线的一端到光纤收发器的RJ-45口(Uplink口),另一端到100BASE-TX设(交换机,集线器)的 RJ- 45口(普通口)。

  2、光纤收发器到100BASE-TX设备(网卡)的连接:

  确认双绞线的长度最长不超过100米;

  连接双绞线的一端到光纤收发器的RJ-45口(100BASE-TX口),另一端到网卡的RJ-45口。

  3、光纤收发器到100BASE-FX的连接:

  确认光纤长度没有超出设备能提供的距离范围;

  光纤的一端连光纤收发器的SC/ST接头,另一端连接100BASE-FX设备的SC/ST接头。

  另外需要补充的是很多用户在使用光纤收发器时认为:只要光纤的长度在单模光纤或多模光纤所能支持的最大距离内就可以正常使用。其实这是一种错误的认识,这种认识只有在连接的设备都是全双工的设备时才是正确的,当有半双工的设备时,光纤的传输距离就有一定的限制了。

  四、ST、SC、FC、LC接口区别

  光纤连接器,也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种,其实不是的。SFP模块接LC光纤连接器,而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明:

  ① FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)

  ② SC型光纤连接器:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)

  ③ ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)

  ④ LC型光纤连接器:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

  ⑤ MT-RJ:收发一体的方形光纤连接器,一头双纤收发一体

  各种光纤接口类型介绍(光纤接头):

  FC 圆型带螺纹(配线架上用的最多)

  ST 卡接式圆型

  SC 卡接式方型(路由器交换机上用的最多)

  PC 微球面研磨抛光

  APC 呈8度角并做微球面研磨抛光

  MT-RJ 方型,一头双纤收发一体

  五、选购原则

  光纤收发器做为一个区域网络连接器设备,其主要的任务就是怎样很好地把两方数据进行无缝连接。所以必须考虑其与周边环境相互兼容性的配合,及本身产品的稳定性、可靠性,反之:价格再低,也不能选用!

  1、本身是否支持全双工及半双工?

  市面上有些芯片目前只能使用全双工环境,无法支持半双工,如接到其他品牌的交换机(SWITCH)或集先器(HUB),而它又使用半双工模式,则一定会造成严重的冲突及丢包。

  2、是否与其它光纤收发器做过连接测试?

  目前市面上的光纤收发器收发器愈来愈多,如不同品牌的收发器相互的兼容性事前没做过测试则也会产生丢包、传输时间过长、忽快忽慢等现象。

  3、是否有防范丢包的安全装置?

  有些厂商在制造光纤收发器收发器时,为了降低成本,往外采用寄存器(Register)数据传输模式,这种方式最大的缺点就是传输时不稳定、丢包,而最好的就是采用缓冲线路设计,可安全避免数据丢包。

  4、温度适应能力?

  光纤收发器本身使用时会产生高热,温度过高时(一般不能大与85°C),光纤收发器是否工作正常?允许的最高工作温度是多少?对于一给需要长期运行的设备此项非常值得我们关注!

  5、是否有符合IEEE802.3u标准?

  光纤收发器如符合IEEE802.3标准,即delay time控制在46bit,如超过46bit时,则表示光纤收发器所传输的距离会缩短!!!

  6、售后服务

  为了使售后服务能及时及早的响应,建议客户选择当地区具有实力雄厚、技术力量高超、信誉良好的专业公司。也只有专业公司的技术工程师排除故障的经验比较丰富、检测故障的工具比较先进!
