一、什么是机房监控系统

　　机房监控系统是主要是针对机房所有的设备及环境进行集中监控和管理而研制的，其监控对象主要是机房动力和环境等设备(如：配电、UPS、空调、温湿度、漏水、门禁、安防、消防、防雷等)。机房监控系统基于网络综合布线系统，采用集散监控，在机房监视室放置监控主机，运行监控软件，以统一的界面对各个子系统集中监控。机房监控系统实时监视各系统设备的运行状态及工作参数，发现部件故障或参数异常，即时采取多媒体动画、语音、电话、短消息等多种报警方式，记录历史数据和报警事件，提供智能专家诊断建议和远程监控管理功能以及WEB浏览等。

　　二、机房监控功能特点及原理

　　1、实时显示被监控现场监控设备的工作状态、运行参数;

　　2、能远程地对监控现场被监控设备进行开/关机，远程在线调整监控设备的配置参数;

　　3、可根据告警确认、屏蔽和打印的规则，声光提示各告警，自动处理告警;

　　4、告警条件、告警等级及告警是否屏蔽可根据现场情况由系统管理员在线设置和修改;

　　5、可根据告警类型、等级、时间、位置、屏蔽等因素按照预定规则自动将告警通知相关人员， 通知方式可包括现场声光报警、电话、手机短信或E-mail等;

　　6、统计查询设备的历史数据、告警记录、操作记录等，打印报表;

　　7、提供多级管理权限，确保系统安全;

　　8、有完善方便的维护、查询和统计功能;

　　9、自动完成在网络异常时的数据保存与恢复;

　　10、值班管理：自动排班、交接班日志、值班统计与事件查询;

　　11、系统可对设备故障告警的处理过程提供支持，提供各类设备故障处理的规范流程;

　　12、能对被监控设备相关的信息进行管理，为电源运行维护人员提供全方位的信息服务。

　　三、机房监控构成原理

　　1、动力设备监控

　　动力系统监控包括机房的全部电源设备，如高压配电、低压配电、柴油发电机组、配电柜、UPS、直流电源系统、蓄电池等。

　　2、空调设备监控

　　(1)机房专用精密空调为智能设备，只要具备智能接口，就可以全面监控空调的运行参数。根据精密空调供应商提供的通讯协议和远程监控板，实时监测精密空调的回风温度、回风湿度、冷冻水进出温度、流量、冷却水进出温度及冷冻机、冷冻水泵、冷却水泵工作电流等参数;监测工作状态包括压缩机状态、风机状态、加热器状态、抽湿器状态(水冷式空调还可监测到冷却水塔的补水池液面状态、冷却水塔风扇状态、冷却水阀门状态等)等各种工作状态;显示和记录各种参数变化曲线，并对各种报警状态进行实时的记录和报警处理。控制空调的启停、调节温度和湿度。可通过系统直接设定空调机的各种参数。

　　(2)普通空调：通过改装空调电路，或者利用空调红外控制器，对其市电状态、风机状态、压缩机状态以及报警信息处理，根据温度变化控制空调启停。

　　3、温湿度监控

　　通过采集温湿度传感器所监测的温度和湿度数据，机房监控系统以直观的画面实时记录和显示机房各区域的温湿度数据及变化曲线，以及越界报警信息处理。

　　4、图像视频监控

　　图像监控系统采用视频组态的概念，将各通道的图像以控件组态的方式随意插入某个界面，对于大型的监控系统而言，以电子地图的方式来集中管理各个场地的数据和图像的界面，十分方便。由于将机房监控系统和闭路监控合二为一，因而可以随意实现动力环境与图像的联动控制，一旦有异常事件发生，机房监控系统自动弹出现场图像画面，即时录像并作报警提示和处理。

　　5、漏水监测系统

　　机房漏水检测是对机房空调或者窗户等处可能漏水的地方进行监测，它通过采集测漏主机的报警信号监测任何漏水探头上的漏水情况，一旦发生报警，立即机房切断上水支管和上水总管的上水电磁阀，彻底封闭水路，断绝继续泄水发生，并可以定位检测具体的漏水系统，同时将报警信息通过短信平台发送到相关管理人员，且在现场有声光报警产生。

　　6、智能门禁管理

　　由门禁控制器、门禁卡、读卡器、电控锁、网络扩展器、门禁管理软件、管理计算机等构成，机房监控系统实现了对机房的出入控制、进出信息登录、保安防盗、报警，同时提供了多种形式(RS485、无线modem、拨号、TCP/IP、短信、SP)的联网功能。

　　7、消防系统监控

　　通过采集消防控制器或烟感探测器、温感探测器的报警信号实时监测火灾警状态，当有火警发生，以直观的画面显示报警信息并作报警通知，采取控制措施如开门开通风设备，启停其他相关设备。

　　8、防雷系统

　　监测电源防雷器的工作状态，对防雷器被雷击或浪涌破坏进行实时的记录和报警通知。

　　9、网络设备监控

　　通过网络与路由器、服务器、小型机等建立通讯联系，直接从这些网络设备中获取各种信息，通讯过程采用国际上通用的简单网络管理协议( SNMP )，无需在网络设备上添加任何应用程序，即可监控机房内服务器、路由器、工作站及其他网络设备的工作状态;记录网络设备的启停时间、网络流量- 时间曲线;统计通讯繁忙程度、通讯可靠性;对于服务器非法关机、通讯拥塞或通讯瘫痪等严重事件立即给出报警信息，并弹出该网络设备的相应画面和处理建议，保障网络系统的网络系统的安全可靠性。

　　四、机房监控系统功能分类

　　1、经济简易式机房监控一体机(价格实惠)。

　　简易式机房监控一体机专为小型计算机机房环境监控(或工业厂房、生产车间等场合)报警应用设计，产品采用纯硬件架构设计，选用可靠的电话通知报警方式，自成一套独立系统，不用影响客户现有任何系统，通过选配相应的传感(变送)器件，自动对市电电源、温度、湿度、浸水、烟感、机房设备(带干接点输出的,，普通空调红外控制以及市电停电)等实现实时监控，打电话报警，实现中小机房的安全无人职守，价格实惠。

　　实现的功能：机房超温/湿等，拨打电话(4个固话或移动电话)报警，市电停电拨打电话报警，温度变送器实时显示室内温度，报警值0-100℃自行设定，面板按键操作，方便快捷，报警内容自行录音(可外接短信报警)。

　　2、机架式机房监控集中数据采集器。

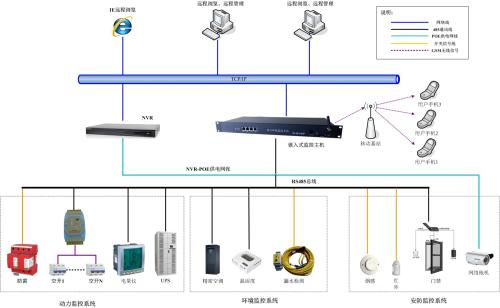

　　3、嵌入式机房监控

　　嵌入式机房监控适用于中小型机房、通信基站、UPS机房、动力环境监控领域的应用各种动力设备(通信电源、电池、UPS、低压配电)空调设备及其环境(门禁、温度、湿度、烟感、水浸、红外)进行实时监控、统一管理，以保障系统稳定运行。采用标准的19英寸1U标准机架式外型设计，适用于各类机房或基站的安装。

　　嵌入式机房监控监控报警系统标配1个10M/100M自适应高速以太网络接口，内建完善的TCP/IP网络功能模块,支持上位机软件远程直接访问、配置系统、查看各监控参量数据信息等。支持多节点拓展及异地机房统一平台管理，通过安装网络集中监控平台，对分支机构和异地机房实现远程统一管理。

　　主要特性：市电监控、市电停电/恢复报警。市电电压、电流值监控;温度、湿度、烟雾、浸水、红外、门磁等环境参量报警;带干接点输出的UPS、精密空调监控报警。带协议输出的UPS、精密空调等智能设备的各项参数监控;UPS等智能设备可通过报警主机直接报警。可设置5个管理员号码，授权管理人员可以接收报警短信,查询各监控量状态;系统可存储4000条报警记录，可查询导出;带网络接口，支持远程统一管理，并能导出历史数据;一台管理PC通过网络可同时与一个或多个监控主机(可达100个)进行双向数据交换，集中统一管理。安装简单，用户只需要提供一张能正常收发短信的GSM手机卡即可;多种报警方式可选，保证报警信息或语音能送到至管理员。采用RJ45网络口，接口更加标准化。接口配置丰富，接线方便，扩展灵活。

　　五、机房监控用途范围

　　在政府、金融、交通、电信、医院、教育等行业中广泛分布着各种中小型业务机房(数据机房)，由于各种类型的业务数据直接由这些机房提供支持，机房断电、系统故障、人为操作不当都有可能造成各种业务的中断或数据丢失，继而影响企业业务的停滞和运转。如何维护好这些机房，及时发现隐患和排除故障，降低管理成本，提高运维效率?开拓者机房监控系统为企业机房的管理与维护提供专业解决方案，通过采用TCP/IP方式，用较低的成本，对机房UPS，配电柜、温湿度、空调、漏水、消防、门禁、视频等实现统一监控管理、实现声光报警、短信报警、电话报警等功能。操作简单，功能实用，价格低廉，可以不用增加计算机而独立运行，结构简单，系统稳定。

　　1、保证机房业务连续性

　　机房的业务连续性需要依靠可靠的动力保障，机房动力设备主要是指市电配电、发电机、UPS、蓄电池等，一体化动环监控系统通过对发电机油位预警，蓄电池状态监测等手段，协助管理员做好日常维护，一旦市电停电，能顺利发挥其备用保障功能，有效预防机房断电情况的发生，保证机房业务的连续性。

　　2、安全可靠，无人职守

　　机房作为企业核心的业务支撑平台，其安全性非常重要。开拓者机房监控系统通过对机房门禁监控，正确识别非法开门，联动现场声光报警，短信或电话通知，结合视频监控，更大程度保障机房防盗安全需求。通过机房温湿度，烟感，漏水实时检测，实现机房的环境安全管理要求。

　　3、及时预警，定位故障

　　通过对机房动力设备与环境的特点进行深入挖掘和总结，开拓者机房监控系统为为您机房提供专业预警方案和故障监测,防范于未然，把损失降低。

　　4、降低维护成本，提高维护效率

　　开拓者机房监控系统帮助维护工作由人工定期巡检变为主动提醒模式，实现无人职守，大大减少维护工作量，减少诊断设备故障的时间和降低维护人员的技术门槛，提高维护效率。
