智能化大厦和智能化小区的建设是计算机技术、网络技术、控制技术、有线电视技术、通信技术等高新技术发展的必然结果，也是人们物质文化生活质量提高的必然需求，他将成为未来高速信息公路的主要站点。

　　智能化大厦可分为综合性大型商厦、商务写字楼、大型企业办公大楼、政府办公大楼、新闻、通信、银行、医院、宾馆、住宅大楼等，不同用途的建筑有不同的功能和特点。当然也有不同的布线需求，本文以邵阳广电办公大楼计算机综合管理网络系统的综合布线为例，从综合布线系统的设计原则、需求、设计依据、组成、产品选型、管槽设计和管线铺设及系统测试几个方面，阐述智能化办公大楼综合布线系统的设计和实现。

　　一、网络系统建设目的和具体需求

　　1).系统建设目的：综合管理网络信息平台是要利用当前先进的计算机网络技术，在总体规划的前提下，所有计算机网络资源互联起来，进行合理利用、设置和共享，充分体现计算机网络技术所带来的先进、高效、快捷的特性。实现电视台及有线电视网络综合管理自动化。包括新闻稿件处理系统、磁带管理系统、有线电视网络地理信息系统、有线电视网络收费系统、有线电视网络故障申告系统及人事、收支管理系统。

　　2).网络建设的具体需求：综合管理网络主干采用交互式百兆以太网技术，实现为网络中心的网络主干的百兆带宽传输。网络小型机、服务器和计算机能通过超五类双绞线(10M/100M自适应)联结到主交换机。网络协议采用TCP/IP。

　　二、综合布线系统的设计原则

　　1).用户至上原则

　　综合管理网络系统楼宇内的结构化综合布线系统的设计原则首先是基于智能化大厦对综合布线系统的需求为基础，并以满足用户需求为目标，最大限度满足用户提出的功能需求，并针对业务的特点，确保使用性。

　　2).先进性

　　在满足用户需求的前提下，充分考虑信息社会迅猛发展的趋势，在技术上适度超前，使提出的方案确保将大厦建成先进的、现代化的信息大厦。

　　3).灵活性和可扩展性

　　充分考虑楼宇内所涉及的各部门信息的集成和共享，确保整个系统的先进性合理性，实现分散式控制，集中统一式管理。总体结构具有可扩展性和兼容性，能集成不同厂商不同类型的先进产品，使整个系统可随技术的进步和发展，不断得到充实和提高。

　　4).标准化和扩展性

　　网络结构化综合布线系统的设计依照国际和国家的有关标准进行。此外根据系统总体结构的需求，各个子系统必须结构化和标准化，并代表当今最新的技术成就。

　　5).经济性

　　在实现先进性、可靠性的前提下，达到功能和经济的优化设计。结构化综合布线系统的设计采用新技术、新材料、新工艺使综合化布线大楼能够满足智能大厦的各项指标。

　　三、综合布线系统的需求

　　综合管理网络所涉及的综合布线大楼有两栋。大楼综合布线应满足现代化办公需求，即用户能快捷准确地传输文件、发送传真、上网查询、收发电子邮件及能够满足办公自动化和多媒体应用的需求。具体如下：

　　1).能支持数据高速高质量的传输;

　　2).能支持话音的准确传输;

　　3).提供统一线路规格和设备接口;

　　4).具有完整的产品结构，从UTP、光纤、连接、模块及工具等系列产品。

　　四、综合布线系统设计依据

　　1).标准：IEEE802.3 10-BASE-T; IEEE802.3 100BaseTx,100BaseFx; IEEE802.3 1000BaseSx,1000BaseLx;EIA/TIA 568EIA/TIA-TSB 36/40工业标准及国际商务建筑布线标准;ISO/IEC 11801;ISO/IEC JTC1/SC25/WG3;ANSI FDDI/TPDDI 100Mbps;CCITT ATTM155Mbps;CCITT ATM622Mbps。

　　2).安装和设计规范：中国建筑电气设计规范;工业企业通信设计规范;中国工程建设标准化协会标准“建筑和建筑群综合布线系统工程设计规范”;结构化布线系统设计总则;市内电话线路工程施工及验收技术规范。

　　五、综合布线系统的组成

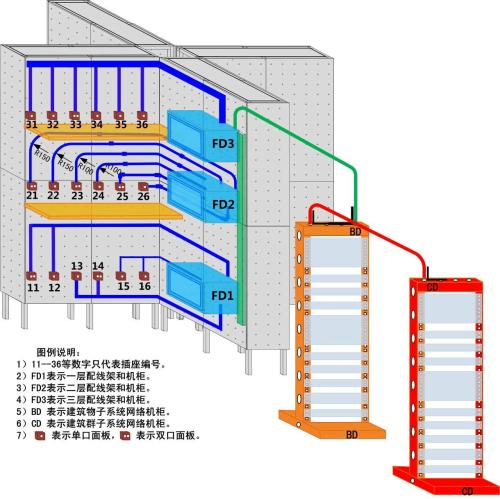

　　综合布线系统由六个子系统组成，即建筑群子系统、设备间子系统、垂直干线子系统、管理子系统、水平子系统、工作区子系统。从理论上讲，大型布线系统需要用铜介质和光纤介质部件将六个子系统集成在一起，根据IBDN的设计思想，本系统设计方案包括：

　　建筑群子系统

　　采用多模光缆连接新、旧广电大楼、工商银行中心计算机房的主机及网络设备;

　　垂直干线子系统

　　垂直干线子系统实现数据终端设备,程控交换机和各管理子系统间的连接。

　　设备间子系统

　　采用BIX跳接式配线架，连接交换机;采用光纤终结架连接主机及网络设备;设备间子系统是综合布线系统中为各类信息设备(如计算机网络互联设备、程控交换机等设备)提供信息管理，信息传输服务。针对计算机网络系统,他包括网络集线器(HUB)设备、网络智能交换集线器(Intelligent Switcher)及设备的连接线。我们采用了标准的19”机柜，能将这些设备(Switch, Hub)集成到柜中，便于统一管理。他将计算机和网络设备的输出线通过主干线子系统相连接，构成系统计算机网络的重要环节,同时他通过配架的跳线控制所有总配线架(MDF)的路由。

　　水平子系统

　　将设备间子系统的线路延伸到用户工作区，数据部分和语音部分均用采用ISDN增强型五类双绞线;水平子系统的作用是将主干子系统的线路延伸到用户工作区子系统。水平子系统的数据、图像等电子信息交换服务将采用四对超5类非屏蔽双绞线(Cat. 5 UTP )布线。超5类非屏蔽双绞线是目前性能价格比最佳的高品质传输介质，其性能指标完全符合ANSI/EIA/TIA-568标准，能够确保在100米范围内传输率达到并超过100MBps。根据超5类UTP用于支持100MBps传输的最大距离为100米设计，设计线从配线架至最远端(工作区)的端口小于90米。

　　水平子系统由8芯非屏蔽双绞线组成。常用的双绞线有3类线和超5类线。3类线可用于电话和16Mbps的数据传输;超5类线传输数据的速度可到100Mbps。为适应以后扩展的需求并最大限度保护投资，本方案采用全超5类线模式。

　　工作区子系统

　　为用户提供一个既符合IBDN标准，又可满足高速数据传输的标准。工作区子系统由终端设备连接到信息插座的跳线和信息插座所组成，通过插座即能连接计算机或其他终端。水平系统的双绞线一端在这里端接。每个面板有超5类插座，插座装在面板上。安装在每一个工作位置上。插座选用8芯RJ45型。跳线用于连接插座和PC。跳线的两端带RJ45插头。考虑配备双孔插座。计算机、电话可按用户的需要，随意跳接。

　　管理子系统

　　配线架管理模块，和水平双绞线连接选用先进通用的19”标准模块化配线架。计算机配线采用单跳方式，跳线在集线器和配线架之间跳接。跳线采用超5类UTP，RJ45接头。可用带黄色标号绳的HUB跳线，考虑调节距离后定长制作，每一根跳线均经过五类测试仪的多指标测试，完全满足标准所规定的跳线各项指标，支持超过100M的数据传输速率。标号绳加在跳线的两端，标号对应，避免了将来管理中查线的不便，非常便于管理。

　　本系统全部采用超五类标准信息模块连接数据和语音设备，为以后计算机系统扩展打下坚实的基础。

　　六、综合布线产品的选型

　　楼宇间采用光缆连接，主干网为百兆光纤以太网。楼宇内的室内布线我们采用IBDN结构化布线系统，从端到端采用超五类接插件产品，支持Ethernet 、Token Ring、 CDDI 、ATM及多媒体技术，且以开放式的原则，支持众多厂家的产品及设备。

　　1).信息插座：数据和语音均采用MDVO模块式超五类信息插座。

　　2).传输介质：水平??数据和语音均采用IBDN　Plus超五类非屏蔽双绞线;

　　建筑群采用室外六芯多模光纤。

　　3).配线架：数据采用IBDN光纤终端盒及PS5 HD系列模块式配线架。

　　4).跳线：数据部分采用两芯SC-SC光纤跳线和高速模块跳线。

　　七、布线系统管槽设计和管线铺设

　　由于安装的是非屏蔽双绞线，对接地需求不高，可在和机柜相连的主线槽处接地。

　　线槽的规格是这样来确定的：线槽的横截面积留40%的富余量以备扩充, 超5类双绞线的横截面积为0.3平方厘米。

　　线槽安装时,应注意和强电线槽的隔离。布线系统应避免和强电线路在无屏蔽、距离小于20cm情况下平行走3米以上。如果无法避免，该段线槽需采取屏蔽隔离措施。进入家具的电缆管线由最近的吊顶线槽沿隔墙下到地面，并从地面镗槽埋管到家具隔断下。
