综合布线系统还是比较常用的，于是我研究了一下综合布线系统设计方案和各个子系统之间的作用，相信随着信息化的发展，结构化综合布线系统也会越来越重要。本文是一套合理的优化方案，在这里拿出来和大家分享一下，希望对大家有用。

　　一、各子系统设计方案

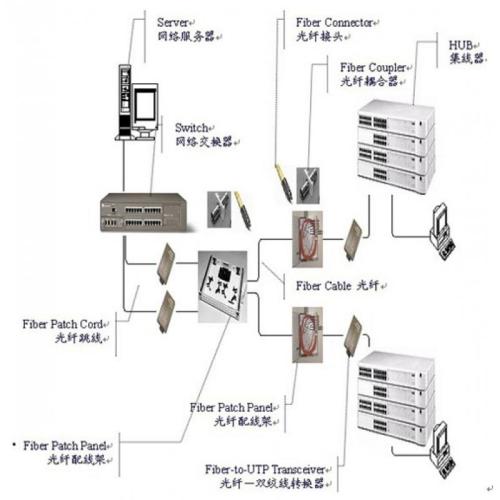

　　1、连接方式

　　E：设备 C：连接点 T：终端设备

　　2、设计等级

　　综合布线系统为了满足高质量的高频宽带信号，所以在设计时，参照综合型设计标准，综合型设计标准适用于建筑物配置标准较高的场所，采用有线非屏蔽双绞线的组网方式。

　　3、结构化综合布线系统的结构

　　根据需求，结构化综合布线系统分解成以下五个模块进行设计。

　　(1)工作区子系统 (2)水平布线子系统

　　(3)管理子系统 (4)主干子系统

　　(5)设备子系统

　　4、工作区子系统的设计

　　工作区布线子系统由终端设备连接到信息插座的联机(或软线)组成, 它包括装配软线、适配器和连接所需的扩展软线。J45暗装式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿距地板水平面30cm。

　　5、水平布线子系统的设计

　　这是一个主要由水平非屏蔽双绞线组成的系统，水平非屏蔽双绞线由管理区的配线架出发，通过金属线槽、管道、桥架从地面或天花板延伸到指定位置上，然后与插座模块端接，每一个插口均为RJ45制式。设计中保证单条水平双绞线的最长距离不超过90米。水平综合布线系统子系统考虑数据采用超五类UTP信息模块、语音采用RJ11信息模块。语音部分水平布线采用三类四芯电缆设计。

　　6、水平线缆路由设计

　　走廊的墙角顶上应安装有金属桥架或PVC电线管，进入房间时，从桥架或PVC电线管引出以PVC电线管暗装方式由墙壁而下到各个信息点。

　　7、管理子系统的设计

　　管理子系统由每层弱电井内的壁挂式机柜、配线架与跳线组成。通过跳线将通讯线路定位或重定位到楼层的不同部位。其中水平线缆端接数据和语音均采用24/48口RJ45型模块式配线架，保留5%的余量用于今后的扩展。采用110式卡接式配线架连接语音主干，采用机架式光纤端接箱连接数据主干，配置相应的数据点的数据跳线和110-RJ45语音跳线，并设置标准电源插座，以便安装相关网络交换设备。

　　8、设备间子系统的设计

　　设备间子系统由分配线间和主配线间组成。语音主干采用110式卡接式配线架，数据主干采用机架式光纤端接箱，所有设备均安装在19英寸标准机柜内，交接区应具有良好的标记系统，交接间的配线设备采用色标区别各类用途的配线区，并设置标准电源插座，以便安装相关网络交换设备。

　　9、主干子系统

　　干线子系统是综合布线系统的神经中枢，一端始接于计算中心的总配线间，另一端则终接于各个IDF分配线间。主干线缆到各个IDF完成主干的接续。将工作站区子系统、水平综合布线系统子系统、管理子系统、设备间子系统、主干子系统五个子系统集成在一起，就形成了完整的结构化综合布线系统。主干子系统使用大对数双绞线电缆、光缆实现设备室与各管理子系统间的连接。其中语音主干采用三类大对数非屏蔽UTP双绞线铜缆，数据主干采用室内多模光纤。

　　二、展望

　　随着新标准、新技术和新产品的不断出现，国内对智能建筑集成化的要求会不断提高，随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。这就导致具有楼宇管理自动化、通信自动化、办公自动化等功能的智能建筑在世界范围蓬勃兴起。而综合布线系统正是智能建筑内部各系统之间、内部系统与外界进行信息交换的硬件基础。楼宇综合布线系统是现代化大厦内部的“信息高速公路”，是信息高速公路在现代大厦内的延伸。相信，我国智能建筑集成化的发展趋势将会更快的向国际化接轨。
