应用在拓展 简析安防视频线缆产品特性

时间:2018-05-26 14:09 来源:菲尼特编辑部 作者:小菲 点击:

  近几年,随着安防行业的高速发展,安防设备的应用范围在不断扩大,基本涵盖了商业、金融、学校、社区、家庭、特殊行业等应用领域。线缆作为安防系统核心的传输介质,其重要的“桥梁”连接作用关系到整个安防系统是否可以正常工作。本文以线缆的结构和技术特性做一个简要分析。

  线缆结构及应用特性

  线缆作为弱电系统的一部分,其产品种类包括视频线、射频线、屏蔽与非屏蔽、控制线、信号线等,在视频监控、防盗报警、楼宇对讲、门禁控制等安防子系统中扮演着穿针引线的重要角色,好比大厦内部的钢筋,其重要性不言而喻。

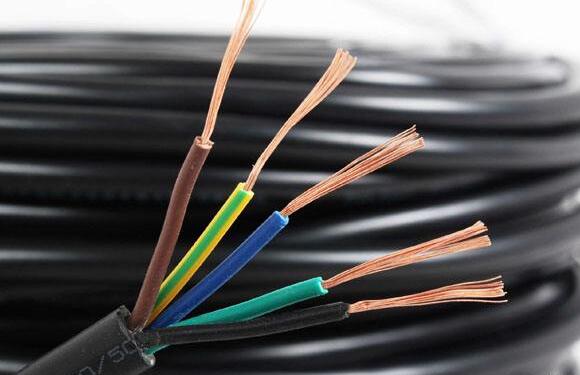

  从结构上来讲,线缆产品从内到外主要由导体、绝缘层、屏蔽层和保护套组成。其中导体是进行电流或信号传播最基础部分,常用导体有铜和铝,还有以光导纤维做导体的光纤电缆;绝缘层紧紧的外包在导体周围起到绝缘电气并保证导体传输过层中流畅,常用的绝缘层一般采用聚乙烯绝缘;屏蔽层主要隔离外界电磁场,以免导体信号传输过层中受到干扰,影响最终的效果,市场上主要的屏蔽层主要有镀锡铜编织与裸铜编织,值得一提的是屏蔽层与绝缘层之间一般会增加一层纯铝保护层,能更好的保护绝缘层,提升线缆整体质量;线缆保护套常用的材料是聚氯乙烯,这种材料的特点是有较好的机械性和稳定的化学性。

  从线缆的应用层面而言,线缆在安防行业中主要是用在视频监控、防盗报警、楼宇对讲以及门禁控制。菲尼特就监控和报警用线缆进行简要描述。

安防视频线缆

  监控线缆

  在视频监控中,同轴电缆、双绞线、网线和光纤作为信号传输的使用量非常大。工程商根据实际情况而选择不同的传输方式,不同电缆所使用的传输部件及传输线路的差异化较大。如同轴线缆以实心铜体为芯,外包着一层以密织的网状导体环绕的绝缘材料,并在网外覆盖一层保护性材料。其频率损失、图像失真、图像衰减幅度较小,主要用于小范围的监控系统,由于传输距离很近,使用同轴电缆直接传送对图像质量的损伤不大,可以满足实际要求。一般采用专用的SYV 75欧姆系列同轴电缆作为视频信号传输。但同轴电缆较粗,在密集监控应用时布线不太方便,且其只能传输视频信号,如果系统中需要同时传输控制数据、音频等信号时,则需要另外布线,同时其本身受气候变化影响较大,图象质量也会相应受到一定影响。因此,在视频传输过程中,使用双绞线传输信号也成为大多数人的选择。

  双绞线是利用双绞线传播视频信号需要用到双绞线传输设备。双绞线视频传输设备的功能就是在前端将适合SYV75欧姆传输的视频信号转换为适合双绞线传输的视频信号;在接收端则进行与前端相反的处理,将通过双绞线传来的视频信号重新转换为SYV75欧姆的视频信号,从而达到传输目的。

  网线和光纤主要用于IP视频信号的传输。随着当前安防行业的网络化发展进程不断深入,网线的应用也在增多。网线的主要形式有五类线和六类线,一把用于短距离的IP联网传输;光纤一般用于长距离的视频信号传输,虽然在价格上非常昂贵,但是光纤传输具有衰减小、频带宽、不受电磁波干扰、重量轻、保密性好等一系列优点,渐渐成为安防行业的宠儿。

  监控系统中的通信线缆一般用在配置有电动云台、电动镜头的摄像装置,主要用于遥控解码器与控制中心的视频矩阵切换主机之间的通信传输,一般采用2芯屏蔽通信电缆RVVP或3类双绞线UTP,每芯截面积为0.3mm2~0.5mm2。而用于控制云台及电动可变镜头的多芯控制电缆则大多采用6芯或10芯电缆,如RVV6-0.2、RVV10-0.12等。声音监听线缆一般采用4芯屏蔽通信电缆(RVVP)或3类双绞线UTP,每芯截面积为0.5mm2。由于监控系统中监听头的音频信号传到中控室是采用的点对点布线方式,用高压小电流传输,因此采用非屏蔽的2芯电缆即可,如RVV2-0.5等。

  报警用线缆

  基于专业总线形式的报警系统目前运用最为广泛,线缆的应用也最为复杂。前端探测器至报警控制器之间一般采用RVV2*0.3以及RVV4*0.3的线缆,而报警控制器与终端安保中心之间一般采用的也是2芯信号线,也有采用5芯总线,至于用屏蔽线或者双绞线还是普通护套线,就需要根据各种不同品牌产品的要求来定,线径的粗细则根据报警控制器与中心的距离和质量来定,但是要在产品规定的距离范围之内,否则会引起漏报情况。如果实际报警区域较大,总能不能按照标准链接的情况下。可以将报警区分成若干区域,每个区域内确定分控中心的安装位置,确保该区域内总线符合要求,并确定总管理中心位置和分管理中心位置,确定分控中心到总管理中心的通讯方式是采用RS232——RS485转换传输或者采用RS232—TCP/IP利用小区的综合布线系统传输还是分管理中心的管理软件采用TCP/IP网络转发给总管理中心。

  线缆质量需提高 新材料拓开新市场

  安防行业的发展虽然带动线缆产业不断拥有新的发机遇,但当前的行业状况却并不是朗朗晴天。造成这种局面的原因是因为主要是线缆企业之间的无序竞争。一些企业为了成功地打入市场,获得一定的生存空间,但由于技术的缺乏,他们只能走低价格战略。价格走低势必造成利润空间缩小,当恶性竞争发展到产品的销售价格已经接近甚至低于产品制造的实际成本时,就会导致部分厂家为了保证利润、控制成本,从而以偷工减料、缺斤少两、粗制滥造等方式来维持运营和生产的结果。加上近些年线缆主要原材料——铜的价格不断上涨,使少数一部分厂家用再生铜、回收铜代替纯铜作为线缆原材料,这些不合格的产品会导致安防系统在传输过程中不能达到一定标准。

  过去几年,安防行业内非常火热的“模拟高清”技术没有获得理想的发展局面,部分原因在于其倡导的“不需要更换原有同轴线缆”的理念。须知,高清视频传输的信号量与传统的模拟视频传输的信号量差距甚远,而上述的一些同轴线缆的弊端在实际应用当中就原形毕露,导致原有的传输系统根本不能满足模拟高清的传输需求。所以,这些恶性的竞争会导致线缆产品下滑,小则影响企业的自身名誉,大则危害到整个线缆产业的发展。

  线缆的质量需提高这是迫切的行业需求,这是每个企业应尽的责任和义务。同时,在当前稍显混乱的市场环境下,行业也在呼唤新的材料、新的设计来扩开市场的空间。

  近年来,应用于安防系统的线缆产品已不仅仅只满足于信号传输层面,防火、耐高温、抗低温、防虫蚁、低烟无卤、绿色环保等具有独特性能与构造的高安全、环保线缆逐渐受到市场青睐。以安防线缆常用的材料聚氯乙烯为例,聚氯乙烯绝缘线缆燃烧时会冒出黑烟,并且含有毒性、腐蚀性氯化氢气体,吸入一定量后会严重危害到身体健康。聚氯乙烯材料在线缆制造和废弃线缆焚化处理时,会产生在环境中十分稳定并可在生物体内积聚的治癌物质二恶英和氧茂。而且很多PVC还包含重金属等有害物质,如有机锡、铅、镉以及酞酸盐等,会严重危害到生态系统。所以,环保低碳的PVC外包材料也逐渐上市,以达到降低对环境的损害。

  结束语

  当前,国内线缆产业集中度不断提高,国内一些大厂商也纷纷推出一定的行业标准,旨在打造良好的线缆竞争环境,用户认知度进一步提升促使他们在选择材料方面会更加谨慎,这在无形中推动新技术、新工艺、新材料的应用发展。

  我国作为全球最大的线缆生产国,安防线缆的国际化发展趋势越来越明显。且我国安防线缆与世界不同国家之间的交流与合作将正逐步的深入,相信在不断的合作与交流中使我国的线缆技术不断进步。
