综合布线系统的机柜接地

时间:2018-03-29 14:18 来源:菲尼特编辑部 作者:小菲 点击:

  机柜既要接地又要与大地绝缘

  接地与绝缘并不是矛盾的,大地的意思是专业上所说的电气接地。计算机房的接地也是接地,如果做到绝对的绝缘是不可能的,因为大地是导体,但是要保证电气的接地与我们计算机房的接地体的距离在100米以上。计算机房柜的接地是用来做静电接地用,如果有静电的话就从这个接地释放了,它不能与电气的地接在一起。

  要绝缘,是因为电气的地主要是建筑物防雷用的,雷的电压很高,高到我们不知道到底有多高,放电的时候放到地下,如果我们的接地再与电气的地接在一起,高电压会通过我们的机房接地体返回来损坏我们的机房设备。

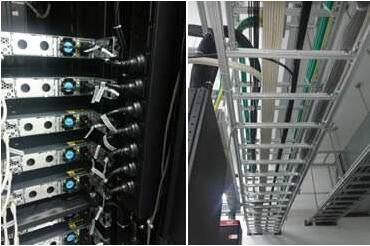

综合布线机柜

  根据国家建筑规范,不管是否采用了屏蔽布线系统,综合布线系统所用的机柜都要求接地。

  目前综合布线系统常用的接地方案是在弱电机房、弱电间、电信间中建立独立的弱电接地导线,该导线在建筑物的总接地桩上与其他接地导线共地,形成建筑物内的联合接地体。

  在同一个机柜内,往往会有数个乃至数十个屏蔽配线架,它们应采用星型结构完成接地连接。屏蔽配线架的接地应直接接到机柜的接地铜排上,形成机柜内的星型接地,其接地线建议使用6mm2以上的网状接地线,利用其表面积大的特点提高线缆的高频特性。为了防止网状接地线短路,在接地线外应套塑料软管。

  早期的屏蔽配线架使用机柜内的前立柱作为汇流排。由于这一方式会受机柜品质的影响,有可能造成接地连接失败,因此现在已很少看见这样的配线架了。

  在电信间中,如果有多个机柜,其接地线也应以星型结构连接到电信间的接地桩上。这种接地形式要求建筑物有尽可能多的良好接地点。对于不能达到这个要求的建筑物用蜂窝结构弥补。这种局域地网可以用金属电缆通道、双层地板或平行排列的铜线仿造。附加的地线可以减小接地回路结构尺寸并削弱干扰信号的影响。不过,这种防治结构应与强电规定和安全方案联系起来设计。

  每个机柜均应使用接地线连接到机房的接地铜排上,并确保配线架对地的接地电阻小于1Ω。屏蔽布线系统的接地应与强电接地完全分离,单独接至大楼底部的接地汇流排上。
