智能家居弱电布线基础知识解析

时间:2018-03-27 15:29 来源:菲尼特编辑部 作者:小菲 点击:

  其实不难发现弱电布线的设计是非常重要的,一定要重视,这是实现数字家庭的第一步。大家想一想,如果装修结束之后,再要增加任何新的需求,都只能是走明线,当然你可能会采取无线技术来实现,不过有很多问题目前靠无线连接是解决不了的,所以掌握一些弱电布线的知识,绝对是受益匪浅的。

  我们所述的弱电布线系统,是继水、电、气之后第四种必不可少的家庭基础设施。对构造数字家庭而言,这是基础性的工作,非常重要。弱电的处理对象是信息,即信息的传送和控制,其特点是电压低、电流小、功率小、频率高,主要考虑的是信息传送的效果问题,如信息传送的保真度、速度、广度、可靠性。一般来说,弱电主要包括电话线、网线、有线电视线、音频线、视频线、音响线等等。弱电的过管排法几乎和强电是一样的,也要穿PVC管的。以线的截面不超过PVC管截面的40%为好。再强调一点,千万不可穿的太多,而且强电和弱电绝对不能穿在同一根管子里。而且要尽量分开,强电和弱电之间的距离最少是20厘米以上,否则就会有干扰。

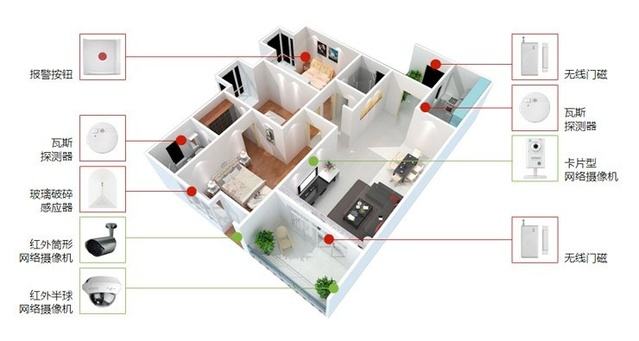

智能家居弱电布线

  弱电布线实现的功能

  作为数字家庭组建的基础,布线是为了今后我们的应用更方便,一般来说,互相互通是基本的要求,具体的方面有以下一些:

  关于家庭综合布线的几个涉及面

  1、电视

  这个都懂。电视是家庭娱乐和休闲的一种普遍方式,家里的老人和孩子个有喜好不一样,都有自己的固定观看频道和”专有栏目”在每个房间都有电视,就不会有抢遥控器的现象了。

  2电话

  也许您会说,不是有无绳电话机吗,到时候用它就可以了,但实际上谁也不会把精美的无绳电话放在厨房和卫生间等位置。以前满房间大叫而且飞奔接电话的的事情不会再发生了,你的通话自由也保密。各房间还可以相互通话。

  3宽带网络

  INTERNET这个富于时代感的词汇也正在融入我们的生活中。坐在家里通过网络你就可以轻松的网上办公、网上娱乐、网上购物,真正享受足不出户,万事搞定的方便和安逸。如今国内许多城市已经相继开通了宽带IP城域网,随之“宽带信息化社区”的概念也日益成为现在家庭的选择。我们能提供的不仅仅是宽带到户,更是“宽带到桌”、“宽带到床”,到任何你需要的地方!让你的网络生活更加美好!

  4家庭影院

  有很多朋友在装修中忽略线路预敷,装修完成之后才发现两个后环绕没法解决,拉明线不好看不安全,拆了重做吧,费时费钱不说,还有可能会破坏装修的整体效果。所以,在装修前,喜欢音乐的朋友千万可别忘了这套系统的布线工程。

  5视频共享含红牙控制

  很多朋友认为看片就到客厅看去呗,用得了这么麻烦吗,在房间里面还得走到DVD那去控制它,简单的事反而变得复杂。现在有了先进的红外学习遥控设备,无需起身,可让你轻松的在自己的房间里控制外面的设备。

  6耳机接入

  深夜里还可以随意收听自己喜欢的节目(音乐),不会影响别人的休息,何乐而不为呢。

  7背景音乐

  劳累了一天的您回到家中,自由放松您的心情,听听音乐,感受家的宁静与温馨,一天的工作压力也随之淡去。背景音乐设计根据您的需要,在包括厨房、卫生间、书房、阳台的任何一个房间,为您布上音乐点,通过一个或多个音源,将高保真的音乐传送到每个房间,可以根据自己的需要独立控制每个房间的音量大小。

  需要多少规划接口

  我们在设计布线时就应该考虑到今后一段时间的需要。例如,除了在电脑桌和沙发旁设置信息点之外,是否需要在厨房布置信息点,以适应偶尔在厨房吃早饭时上网,或者日后智能冰箱的需要?在电视柜后面布置信息点也是一种非常有眼光的做法,从游戏机、机顶盒到电视机,过不了多久,我们就会看到配置RJ-45以太网接口的各种家电设备了,目前电力线联网已经开始进入实际阶段。

  每户可引入2条5类4对对绞电缆,必要时也可设置2芯光纤;同步铺设1-2条75Ω同轴电缆及相应插座;每户宜设置墙埋式家庭信息接入箱,每一卧室、书房、起居室、餐厅等均应设置不少于1个信息插座,或光缆插座,以及1个电缆电视插座,也可按用户需求设置;主卫生间还应设置用于电话的信息插座;每个信息插座、光缆插座或电缆电视插座至墙埋式家庭信息接入箱,各敷设1条5类4对对绞电缆、2芯光缆或1条75Ω同轴电缆;墙埋式家庭信息接入箱的箱体应一次到位,满足长期的需要。

  布线基础知识

  1家庭弱电布线的目的是共享网络、电话、有线电视等资源,最好主要的房间这三种接口都有。网络、电话、有线电视家用的分频设备一般都是一入四出(多的也有,比较贵),如果是两室一厅一般可在客厅、主卧、次卧留网络、电话、电视接口,餐厅留电视接口,卫生间留电话接口。如果房间更多,可以选择预留;也可以先把线都跑出来,放在弱电配电箱中,需要时可以更换通向各个房间的插头。音频、视频有所不同,虽然也能分频共享,但在家里基本上同一时间只能为一个终端提供信号,我觉得就没有必要每个房间都留接口了。

  2弱电布线要达到共享、互通的要求,必需使用分频或交换设备。网络的内外网的交换设备是路由器(LAN用)或调制解调器(ADSL用)也就是猫,价格大约300元左右,内网的交换设备是交换机或集线器,用交换机好一点,价格不到200元,集线器现在80-90就能买到。市场上有自带交换机的路由器和自带路由及交换机的猫,价格300-500元,建议使用。电话的交换分频设备是交换机或分线盒,也是交换机好,价格100-200元,分线盒很便宜,但各个房间不能互通,也带不了3部以上的电话;电视的分频设备就是分频(支)器,大家应该都清楚。

  3弱电线路要采用星型布线,从交换、分频设备向各个端口放射。从布线施工简单、维护方便考虑,最好各种设备放在同一个地方。现在的新房门口一般都有弱电配电箱,在配电箱里预留了各种线路的接头;有的不是预留接头,只是线路在箱子中转一圈,然后通向一个房间。无所谓,在箱子中把线截断,入户一端接交换分频设备的IN插口,另一端接OUT插口,继续使用。我们可以把弱电配电箱自己改造一下,装上交换、分频设备,注意大部分设备要用电,应该弱电配电箱里面留电源插座。在现在市面上卖的弱电配电箱基本功能都不行,主要是网络方面,虽然有一进四出的接口,但只是一个配线架,无法实现内部互通和多台电脑同时上网,还比较贵,不如自己DIY一个。个别房子没有弱电配电箱布线就比较麻烦了,要不把各种设备分别放在入户口旁边;要不先把入户线引到的一起。

  4上网的方式有电话直接拨号;ISDN也叫一线通;ADSL也叫超级一线通;LAN就是网线上网;还有用有线电视线和电力线上网的。其中前两种已经过时,不用考虑;后两种还不普及只是个别地方有,ADSL和LAN目前是主流,ADSL理论传输速度为下传8M/秒,LAN更可以达到100M/秒,但电信一般只开通512K-2M的带宽,实际使用时还要受线路情况、使用人数和电信出口宽度的限制一般达不到最大值,ADSL和LAN目前使用时哪个快也不一定,但网线上网应该是发展方向,如果可能应优先选择。

  5想不同的房间同时上网,有两种选择:一是装一个自带交换机路由器或猫,二是在其中一台电脑上装模拟软件,用台电脑做代理服务器,代价是如果别的电脑上网,代理服务器必须开着。建议使用第一种方法。还有用ADSL电信给的猫一般不带交换机要自己另外购买。

  6弱电布线网络用8芯网线;电话用电话线;有线电视用同轴缆。如果有弱电配电箱,三种线可以走一棵套管,比较方便。网线是八芯的,目前家庭有四棵没有实际用途,可以借用两棵当电话线,但效果不如单独走好。电话线也有2芯、4芯和6芯线,家里有用也是两棵线。线缆的质量很重要(尤其是同轴缆),我的经验是如果发现信号干扰或衰减,问题出在线上的可能占70%以上,机器有毛病的可能性较小。但现在线缆假货和劣货特别多,购买时必须注意。

  7弱电布线要使用专门的插头和插座,网线用的是RJ45头(也叫安普头/水晶头)和RJ45头的面板和模块;电话线用的是RJ11头和对应的插座;RJ45头安装要用专用的线钳子和线杵子,想自己安装要就要买了。和许多弱电线路、插座在装修市场没有卖的,就是有也太贵,可以去鞍山西道看看,便宜很多。注意市场上的安普产品基本上没有真的。

  8简单地谈一下音频、视频布线。音频设备包括信号原(CD、VCD、DVD、MP3等)、功放机和音箱,用音频线连接。从信号原到功放一般用单股音频线,也称话筒线;从功放到音箱一般用双股音频线,也称音箱线;装音箱时注意选用配套的接线柱。从功放到主音箱最好直接接线,不要用接线柱;到环绕可以用,也可以不用,但线尽量要短,尽量等长。视频设备包括信号原(VCD、DVD、录像机、摄像机、电视盒、卫星接收机、电脑甚至游戏机)和播放终端(电视、电脑、监视器、投影仪等)。视频输入输出的线缆和接口种类很多,主要有D-Sub 15 pin接口(用和电脑一样的VGA插头和插座);RCA(复合视频)接口;S端口(五芯莲花口);分量视频端口等。用那种接口都可以,效果上D-Sub最好,以后HDTV(高清晰电视)设备要使用D-Sub端口和线缆;RCA最差,但对我们来讲都能接受。如果你家的视频信号原和播放终端不放在一个地方(如使用投影仪),就要事现布线,音视频的插头有买的,但插座很难买,音视频设备都忌讳用插座连接,如果不是太影响美观,设备之间直接用线缆连接最好。

  9布线时暗盒中的线缆要留10公分左右的头,接插头时如果出错,还可以挽回。如果你对日后的弱电走线还没有考虑清楚,可以布置好管道和暗盒,管道里预先放好铁丝,一头留在暗盒里盖上空白面板;一头留在配电箱中,方便以后扩展。如果你装修时弱电没有布线,又有这方面的要求,也不要紧,各种无线传输设备现在都有,但就是相对较贵,标准还有待统一,过几年也许会很普及的。

本文标签: 弱电布线综合布线
