网络综合布线系统工程设计是整个网络工程建设的蓝图和总体框架结构，网络方案的质量将直接影响到网络工程的质量和性价比。

　　在设计综合布线系统集成方案时，应该从综合布线系统的设计原则出发，在总体设计的基础上进行7个子系统的详细设计，以保证综合布线系统工程的整体性和系统性。

　　总体设计

　　在充分了解网络需求的基础上，进行科学的网络布线构思创意，对综合总线布线系统工程做出高屋建领的定位，即为总体设计。

　　总体设计是工程施工最重要的依据，只有对综合布线系统进行了合理的总体设计，才有可能对各个子系统进行合理设计。

　　网络布线工程设计概述

　　网络综合布线工程设计是整个布线工程能否满足用户需求以及提供高性能和高性价比网络系统的关键所在。网络布线工程设计主要包括以下几个方面的内容。

　　建筑物和施工场地勘查，获取建筑物平面图。

　　分析用户需求

　　评估用户的网络要求和通信要求，并结合近期发展规划，确定数据和语音的传输介质、信息点分布、楼层数量、建筑群数量及网络系统的等级。

　　布线路由的选择与设计

　　确定水平系统、垂直子系统线缆和楼宇之间干线线缆的走向、铺设方式和管槽系统的材料。

　　布线方式的选择

　　线缆和布线产品的选择。布线图纸设计。与用户交换意见并完善布线图纸设计。依据施工中遇到的实际情况，酌情修改布线图纸。

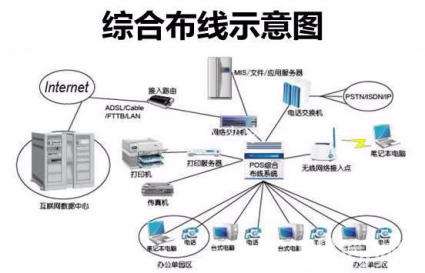

　　设计综合布线系统应采用开放式星型拓扑结构。该结构下的每个分支子系统都是相对独立的单元，对每个分支单元系统进行改动都不影响其他子系统。

　　只要改变结点连接，就可使网络在星型、总线、环形等各种类型间进行转换。综合布线配线设备的典型设置与功能组合。

　　在进行网络总体设计时，主要应当考虑三个方面的间感:采用什么线缆、采用什么路由以及采用什么铺设方式。

　　对传输距离和传输速率的要求决定使用光纤还是双绞线、单模光纤还是多模光纤；建筑的物理结构及建筑物的相对位置决定线缆铺设路由;室内外环境破坏程度的承受能力及现有设施的充分利用决定线缆的铺设万式。从某种意义上讲，布线设计不仅决定网络性能和布线成本，甚至决定网络能否正常通讯。

　　例如，采用超5类非屏蔽双绞线，通常只能支持100M刑s的传输速率；在相距较远的建筑间采用多模光纤，将导致建筑物间无法通讯;在电磁干扰严重的场所采用非屏蔽双绞线，将导致设备通讯失败。

　　因此，在设计布线工程时，应当充分考虑各个万面的因素，并严格执行各种布线标准。
