分布式光纤监控预警系统在智能安防的应用

时间:2018-03-21 14:47 来源:菲尼特编辑部 作者:小菲 点击:

  在分析目前现有安防系统存在问题的基础上,提出了分布式光纤监控预警系统与视频、红外等安防监控系统的联动解决方案。就系统结构、传感光缆敷设方式、监控中心的设计等问题进行了详细的阐述,分析了分布式光纤监控预警系统的特点。

  随着社会的发展,人们安防意识的提高,各类安防技术手段得到了广泛的应用。在一些重要的区域,为了防止非法入侵和各种破坏活动,采取了“人防+物防”相结合的安全措施。传统的“人防+物防”措施表现为:在这些区域的外围周界处设置一些(如铁栅栏、围墙、钢丝篱笆网等)屏障或阻挡物,安排人员加强巡逻。现代安防系统解决方案如红外点对点对射方案、电子围栏、电网、感应电缆等虽为安防做出了应有的贡献,但技术上受客观条件的限制,存在着这样那样的一些缺陷。红外点对点对射方案,防护等级较低,对于蓄意侵入者而言,很容易发现、跨越或规避;而电子围栏、电网等方案防卫级别又过高,会对一般的入侵人员造成一定伤害,产生不必要的麻烦。对于大范围监控,电网、感应电缆等,本身没有定位功能,无法及时、准确地确定危险地点,无法及时阻止侵入行为。由此可见,先进的周界安防系统要能够对各种入侵事件及时识别响应,且须具有长距离监控、高精度定位功能、另外还应具有低能源依赖性、高环境耐受性、抗电磁干扰、抗腐蚀等特性。因此,安装应用先进的光纤周界探测监控预警系统就成为一种必要措施。

分布式光纤监控预警系统

  1、光纤周界探测监控预警系统概述

  光纤周界探测监控预警系统能对各种传统安全防范技术和手段进行集成、整合,组成光纤传感探测网,建立一套以光子智能化管理为中心的现代化安防系统,采用高科技的光子技术防范手段,加以人防和物防,进一步提高管理水平和工作效率,同时有效的预防和制止意外或非法事件的发生提供必要的保障。一旦发现入侵者可立即发出报警,好像在重要区域的周界处增加了一道人眼看不见的“光子围墙”。

  2、光纤周界探测监控预警系统设计

  2.1 系统结构

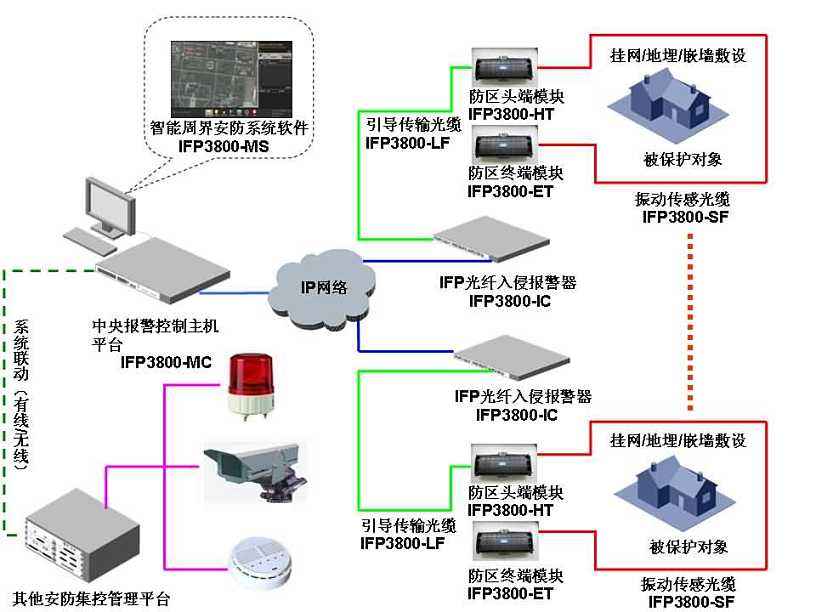

  智能有线传感网的分布式光纤监控预警系统由主控机系统、工控计算机、专用报警软件、数据处理及模式识别软件、数据采集软件、打印机,引导光缆,光缆终端盒,传感光缆等组成。该系统使用单芯光缆作为传感单元,系统的灵敏度、识别模式可根据需求在软件上单独设置。计算机将根据设置对数据进行采集、分析和处理。

  2.2 传感光缆敷设方式

  目前智能有线传感网的分布式光纤监控预警系统有二种方式:围墙钉固敷设方式和围栏敷设方式。(1)围墙钉固敷设方式:直接将传感光缆敷设在围墙上方,进行钉固处理。(2)围栏敷设方式:在感知周界围墙铁丝网、铁艺围栏、钢丝围栏上安装传感光缆,传感光缆呈直线型铺设在铁丝网上。

  2.3 监控中心设计

  监控中心内设置主控机系统一台,工控计算机一台,显示器一台,打印机一台,声光报警器一台。当有人非法进入监控区域时,则立刻触发分布式光纤振动感知报警,报警信号传到监控中心,主控机会立即检测出并进行有害、无害判别,如有害,报警管理电脑自动弹出电子地图,指示报警位置,并自动跳出相关联动视频监控图像及启动语音告警。

  3、光纤周界探测监控预警系统功能

  分布式光纤监控预警系统具有以下功能特点:(1)连续波和脉冲波双模式工作方式;系统采用连续波和脉冲波工作方式,综合两种模式的优点。采用OTDR技术进行定位。(2)长距离大范围的防卫;系统的监控传感器就是单模光纤,施工工程简单,采用明敷、挂放即行。光纤敷设一圈就形成了传感警戒周界。(3)准确的入侵预警能力;系统能形成大范围预警圈和警戒圈,任何侵入接近光纤就会产生扰动波,形成警报。(4)高灵敏度、无死角、无盲区,全线全程传感监控;系统灵敏度极高,光纤敷设之处就是传感位置,实现全程传感监测,无缝隙、无死角、无盲区。(5)准确的侵入行为的位置确定;在长距离、大范围的安保系统中,有对侵入事件准确的定位,以便对侵入行为进行快速响应。(6)高环境适应性能;在高低温环境,腐蚀条件均能使用。光路具有温度补偿功能,温差变化不会影响可靠性。由于信息载体是光子,电磁场对于其可靠工作不会影响,本身工作也不会产生电磁场,干扰周边环境。(7)对电源的依赖程度极低;现有的大多安防设施均是全程带电方式。而全光纤系统除主机需供电外,传感光纤全程不用电源,依赖光子作信息载体。(8)传感警戒区,少维护,甚至免维护;传感警戒区,仅为一芯光缆,不需维护、巡检。

  4、光纤周界探测监控预警系统与其它安防监控系统的联动

  4.1 与视频监控系统联动

  光纤监控预警系统和视频监控系统使用IP专用网络连接。光纤监控网络作为视频系统的客户端登录视频系统。在客户端完成视频系统功能调用,完成视频监控。一旦发生警情,系统在控制中心显示界面上迅速反应,指示报警的位置、时间。同时启动报警区域的摄像机调出相对应的视频信号显示,并记录报警时的现场情况。报警时,与报警联动的监视点视频信号将自动切换到光纤监控预警系统控制中心软件界面上,系统可以自动或人工控制云台旋转至报警点位置,以便迅速直观确定警情。存储的视频信息还可以进行事后重放,分析入侵事件。

  4.2 与红外系统联动

  红外系统都为点式报警系统。一般外报警系统将所有的报警点采用集中到其中央控制单元。红外报警可以使用到周界报警,也可以使用到室内报警。智能有线传感网的分布式光纤监控预警系统具有集中管理红外监控点的能力。通过将红外触发点的信号采集到分布式光纤监控预警系统的主控机上,可以将两个系统融合在一起。一方面,原先的红外系统可以独立报警;另一方面,光纤监控预警系统可以将红外报警信息集成到本系统地理信息系统中,实现集中报警。

  5、结语

  智能有线传感网的分布式光纤监控预警系统是一种全新的安防系统,其技术先进、结构合理、维护量低。可以与视频监控、红外报警等系统联动,为进一步强化重点区域的安全防范建设,有效防范重大事故发生,提供了解决方案,可实时有效的预警外来人、物的对周界的入侵。
