综合布线里经常使用的三大布线系统详解!

时间:2018-03-20 14:19 来源:菲尼特编辑部 作者:小菲 点击:

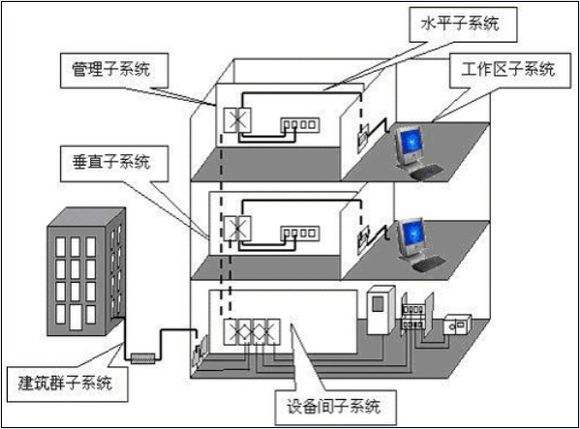

  综合布线系统是智能化建筑连接"3A"系统的基础设施。下面,我们就来看看经常使用的三大布线系统的详细介绍。

  光纤系统

  光纤是信息传输的最佳媒介,不仅在长距离、高速率传输方面有着铜缆系统无法比拟的优势,同时,与铜缆制造受制于原材料——铜金属这一稀有资源不同,光纤的制造不受原材料资源限制。此外,相比铜缆,光缆的尺寸更小,组网时也不用受到链路内连接器数量的限制,而且无需考虑由电磁干扰影响带来的问题。伴随着“光进铜退”的趋势,光纤系统在数据中心将扮演越来越重要的角色。

  由于光纤端口设备的价格依然昂贵,数倍于相同应用的铜缆设备,这成为光纤系统还无法完全取代铜缆系统的最主要原因。其次,光纤安装需要专业从业人员利用专用工具来进行,施工成本和要求都比较高。此外,面对新兴并且备受关注的PoE以太网供电技术,光纤系统是无法进行支持的。

  对于数据中心内的光纤系统,行业内普遍的共识是推荐采用OM3激光优化光纤系统。这一系统可以利用VCSEL(垂直表面激光发射器)光源在850nm波长支持10Gb/s传输,距离可达到300米。在升级方面,一些生产商着手超越10Gb/s标准,利用粗波分复用技术传输40Gb/s.

  铜缆系统

  虽然相比光纤系统,铜缆系统在传输距离以及信道连接器数量上受到限制,但是铜缆系统是所有设计、安装和使用人员最熟悉的。它可以通过低成本的方式实现高速率应用,从10/100/1000Base-T到10GBase-T,铜缆系统都可以很好地支持。此外,非屏蔽系统可以支持PoE应用,在传输数据信号的同时为远端设备供电。

  当2005年TIA颁布942标准时,6A类的标准还不成熟。考虑到当时的市场情况,在此标准中,推荐使用6类或以上等级线缆。今天看来,6A类是最经济的实现10Gb/s传输要求的链路配置方式,该系统采用比6类不高出两倍的成本却提供10倍的传输能力,因此每Gbps的成本要低得多。尽管6类也可以在短距离内支持10Gb/s,但是其抑制噪音的能力以及传输性能比6A相差甚远。

  尽管市面上现有的10G铜端口网络设备的价格昂贵,但是伴随着设备厂商的大量生产,市场的成熟,价格自然会降低,如同当初的千兆端口设备一样。值得关注的是,由于10G传输要求的功率很高,早先的收发器每端口耗电量甚至达到了10到15瓦,所以在10GBASE-T标准中规定了“低功率短距离传输模式”,将每端口功率消耗降至4瓦。重要的一点是,只有6A类或更高类型的线缆才可以在30米距离内支持这一模式。

  屏蔽线缆系统

  不言而喻,屏蔽系统有着良好的抗电磁干扰和防止信息外泄的能力。对于支持万兆传输的6A类屏蔽系统,可以不用考虑外部串扰测试问题,这无疑将节省大量测试时间。目前,国内绝大多数用户考虑使用屏蔽系统的原因在于信息安全的考虑。另外,屏蔽系统可以支持更高的带宽应用,最高可达到1.2GHz.

  但是,屏蔽布线系统也有其发展的局限性。首先,屏蔽系统目前在全球范围内的接受度低,可能只占整个铜缆布线系统市场份额的5%.这意味着设计、安装人员都对其相对陌生,需要进一步培训。由于要保证屏蔽系统的360度连续性屏蔽效果,屏蔽系统必须进行正确的安装与接地,施工难度高,耗费时间长。另外,由于金属保护层的存在,利用屏蔽系统支持PoEPlus应用时,线缆产生的热量无法散出,会对性能产生一定干扰。
