解读十类建筑的综合布线系统工程设计

时间:2018-03-02 14:48 来源:菲尼特编辑部 作者:小菲 点击:

  目前的建筑类型按照《智能建筑设计标准》GB/T50314-2006中的条文要求,可分为办公建筑、商业建筑、文化建筑、媒体建筑、体育建筑、医院建筑、学校建筑、交通建筑、住宅建筑、通用工业建筑这十类。

  因此在制定建筑智能化系统的实施方案时,既要考虑到“共性”又得兼顾“个性”,不能混淆不清,盲目照搬。作为综合布线系统工程的方案设计“共性”的部分应符合《综合布线系统工程设计规范》GB50311-2007中的规定和要求,“个性”部分应根据设计者对项目的特点与需求进行分析、把握尺度、完善设计。

  下面就让我们解读一下这十类建筑的综合布线系统工程设计时应该注重和考虑的问题。

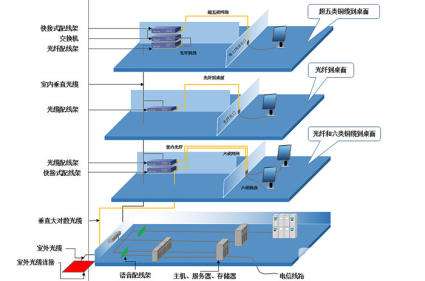

综合布线系统

  1、办公建筑

  办公建筑的智能化应适应办公业务信息化应用的需求;办公建筑又分为商务办公建筑、行政办公建筑和金融办公建筑。

  办公建筑的综合布线要适应出租型办公建筑和自用型办公建筑(带有一般办公和以生产为主的办公)来考虑。

  出租型办公建筑的综合布线系统的运维模式一般是由物业来管理,项目也是由开发商自己投资建设。对于建设规模的确定与工程实施过程的具体做法:

  一种是常规的工程规模预测,即每5~10m2设置一个工作区,每个工作区设置2个或以上信息点,再按这个基本的量与网络的结构来考虑整个水平与主干子系统的设备配置。

  另一种是由于出租型办公楼区域的用户不确定,带有临时与流动的特点,针对临时出租的场地,采用区域布线的概念来设计:

  1、先敷设电信间至区域(大客户所在的区域)的光(电)缆,每一个区域可以设置两个光纤插座(接入以太交换机)和两个语音插座(接入企业的电话集线器或程控用户电话交换机);区域内的配线网络由客户进驻以后,根据需要自行完成。

  2在水平线缆的路由中设置CP点(集合点),第一步布放从电信间到CP点之间的水平线缆,将来根据用户自身的需要再完成CP至信息点之间的线缆。

  3采用在区域设置多用户信息插座的方式。

  4甚至也可以只做主干部分的线缆,不做水平部分,提前预留出相应的管槽,等用户确定后,自己结合网络建设进行配线。

  出租型办公楼,布线系统可使用超5类(语音)+6类(数据)+光纤(水平或主干)混合配置的综合布线形式。

  对于自用型办公楼,尤其是国家政府机关的办公楼,因其网络有内网、外网、保密网之分,所以综合布线就不是一套系统了,信息点除了要包括电话、数据的需求以外,还要考虑涉及到内网、外网、保密网、以及备份等需要的信息点。这样,就比一般的工程所用的信息点数量要多得多。另外,综合布线设备的安装场地、管槽、线缆都要做到物理分开。

  对于有的保密项目,集成商往往只能实施水平配线部分,主干部分则会请具有安全资质或国家授权的机构来做。自用型办公楼一般选用的综合布线等级都比较高,如全6类+光纤的配置方案。

  另外,还要提到一点,对于开放型办公的区域,为了便于大量的水平线缆的布放,采用网络地板的敷设方式是较为有利的,但此时要根据线缆的敷设是否采用金属管槽来考虑线缆的防火阻燃等级应达到相应的要求。

  2、商业建筑

  商业建筑包括商场、宾馆等建筑。其带有商业经营性质、应构建集商业经营及面向宾客服务的综合管理平台,满足对商业的信息化管理的需要。

  商场的实际上就是一个大开间,由于商铺的大小、位置、密度不一定完全确定,可以采用CP点的方式,且信息点不要太密;还要考虑到在一些流动的公共场所,预留出光纤信息点。另外,要注意商场的商铺大小及设置位置不定因素,其水平电缆的长度有可能超过90m,考虑到水平电缆的超长性,可在商场内的每一层设置多个电信间或采用光缆。如果摊位较为明确的场地,也可以采用地插的出线方式,按每个工作区20~100平方米设置信息点。

  宾馆信息点的数量相对其它工程而言较少,且信息点不是按工作区面积而是按套房等级如普通标准间、豪华套房、总统套房等来设定信息点的多少。另外宾馆的布线系统也有可能电话和数据是按照各自的配线网络分开设置的,电话不一定纳入综合布线系统,因为宾馆一般都会建设自己的程控用户交换机系统,电话信息点可以直接通过电话线与交换机互联。

  但是上网的数据端口则按综合布线系统设计,形成两个分开独立的配线系统。在有的项目中,为了减少每个套房引至配线室线缆的数量,也将家居信息配线箱的设计理念引入在宾馆套房的布线方案中。

  3、文化建筑

  文化建筑图书馆、博物馆、会展中心、档案馆等建筑。布线系统应满足文献和文物的存储、展示、查阅、陈列、学术研究及信息传递等功能需求;满足面向社会、公众信息的发布及传播,实现文化信息加工、增值和交流等文化窗口的信息化应用需要。

  文化建筑的综合布线情况比较复杂。有些地方,比如图书馆阅览室,需要信息点密度很高,可方便读者随时上网查阅资料;而档案馆是存储的场地,信息点会相对的少些;会展中心是大开间结构,场地状况也比较复杂,如会展中心的新闻中心因为专业设备较多,要求每个工作区设置多个信息点,而一般的展览大厅则无需太多的信息点,可采用CP点方式;

  但博物馆布线的信息点又要考虑到安全性问题。并且从整洁、美观的要求出发,上述场地会采用地插式预埋信息插座,安装方式可采用多样性。

  档案馆、图书馆、博物馆因信息流量大,可选用高传输性能的与高等级的综合布线系统。另外在这些建筑中,如果线缆与人员比较密集的地方,还要注意线缆的防火、无烟、低毒等问题。这些建筑场所也可采用有线+无线(设置AP无线网卡)混合的综合布线方式,方便人员流动时的信息交流及上网需要。

  4、媒体建筑

  媒体建筑包括中型及以上剧(影)院和广播电视业务等建筑。其综合布线系统应满足媒体业务信息化应用和媒体建筑信息化管理的需要。

  由于媒体建筑内音/视频传输信息流的频率与场强的要求较高,且存在的无线电干扰源较多,为了避免传输线路信号之间和电子设备的干扰,多采用屏蔽和光纤的综合布线系统。

  对于媒体部分,因有很多图像信号需要传输,采用同轴电缆较多,所以最好在管槽敷设时一并考虑综合管线的建设,尤其注重不同信息业务信号之间的间距要求(重点为与广播线路的距离)。

  对剧(影)院人员基本上具有流动性,故信息点不一定要很多;但广播电视等建筑更加具有专业生产的特点,应该以满足工艺需求为主。

  5、体育建筑

  体育建筑指各类体育场、体育馆、游泳馆等建筑。布线系统应满足体育竞赛业务信息化应用和体育建筑的信息化管理的需要;应具备体育竞赛和其他多功能使用环境设施的基础保障;充分兼顾体育建筑赛后的多功能使用和运营发展。

  体育建筑可分成很多不同的功能区,主要为体育服务和公共服务这两部分。无论是室内场馆还是室外场馆除了有比赛场地外,还有许多的观众席与公共建筑物。因此除了要考虑新闻中心、信息中心、药物检查或者商场等设施区域以外,还要考虑体育赛场内各种设备安装场地,比如时钟、记分、升旗、大屏幕显示等信息及体育服务的场地的信息的传递。

  在比赛场地的布线要注重以下三个方面:

  一室外场地要注意综合布线器件的防潮、防灰、防振动等因素,采用符合防护等级(如达到IP67等级)的连接器件;因为连接器件安装在公共环境,防止人为的破坏及雷电的侵害,并采取相应的防范措施。

  二要考虑体育场馆平面面积比较大,应设置多个电信间,且各电信间之间最好采用光缆互通,以构成环路的光环网络,这样更有利于网络信息流量的调度。

  三体育场的线缆长期处于在室外环境下,容易产生材质老化,而使得技术参数及性能指标的下降。应采用密闭的金属管槽布放线缆,尤其是电缆与光缆都应当选用室外型的。

  如果一些体育设施是基于网络通信协议时,如大屏幕显示、体育场馆监控等,体育场馆的其传输线也可纳入综合布线系统一起做设计。

  体育场馆也可以采有线+无线的混合布线方式。

  6、医院建筑

  医院建筑指二级及以上综合性医院等建筑。布线系统应满足医院内高效、规范与信息化管理的需要;应向医患者提供“有效地控制医院感染、节约能源、保护环境,构建以人为本的就医环境”的技术保障。

  医院最重要的是考虑设备对线缆传输带宽的更高需求和医疗设备本身易产生电磁干扰的问题。为了保证信息的安全性,采用屏蔽+光纤的方式对一些医疗器械比较集中的场合,如手术室、X光透视室等更为适合。

  另外由于医院所占用的面积较大,建筑物较多,具有诊断、住院、保健、生活、等区域,功能要求复杂,要把它考虑成一个多功能的建筑群体,按照建筑物之间缆线布放要求设计,当然应该是以光缆为主要传输介质。从计算机网络出发,还要考虑到信息的远程传输及与公用配线网络的互通情况。

  7、学校建筑

  学校建筑指普通全日制高等院校、高级中学和高级职业中学、初级中学和小学、托儿所和幼儿园等建筑。布线系统应满足各类学校的教学性质、规模、管理方式和服务对象业务等需求;应适应各类学校教师对教学、科研、管理以及学生对学习、科研和生活等信息化应用的发展;应为高效的教学、科研、办公和学习环境提供基础保障。

  学校的建筑物功能比较繁多,有教学楼、实验基地、公用的报告厅、图书馆、科学馆以及学生宿舍等。学校建筑的另一个特点就是校园占用地面积较大,所以综合布线应是以学校的信息中心为配线网络的中心点向各建筑物幅射,它是一个建筑群的整体布线,更多的是校园网主干光纤的建设。从管道与线路考虑,应是主干环加配线环,再延伸至建筑物。

  但学校建筑物内信息点布放位置、数量及布线系统的等级要考虑到不同的场景作不同设置,对信息点数量的确定,不能都按建筑面积来考虑。且校园的配线网跟多媒体教学结合的更多些,尽量做到各种业务配线网的融合。

  学校建筑和医院建筑一样,还要考虑远程传输,考虑到与外部的信息互通情况。

  8、交通建筑

  交通建筑指大型空港航站楼、铁路客运站、城市公共轨道交通站、社会停车场等建筑。布线系统应满足各类交通建筑运营业务的需求;应为高效交通运营业务环境设施提供基础保障;应满足对各类现代交通建筑管理信息化的需求。

  交通建筑的综合布线特点是这类建筑面积较大,如果涉及到异地建筑物联通时,体现了管路沿线线缆递减的形式,是一种延伸型的星形网络,主干部分线缆路由却很长,宜采用光纤布线系统。

  客运大厅、货运码头属于大开间的部位,也可采用CP点的设计形式。对于服务区域采用有线,但是公共场地用无线做延伸。

  另外,对于涉及到机电设备电磁干扰的问题时,缆线也应考虑其屏蔽性。

  9、住宅建筑

  住宅建筑指住宅、别墅等建筑。布线系统应体现以人为本,做到安全、节能、舒适和便利;应符合构建环保和健康的绿色建筑环境的要求;应推行对住宅建筑的规范化管理。

  住宅建筑的综合布线不同于一般的公共建筑布线。其有两种形式:

  一、是采用家居布线箱,家居布线箱只完成配线功能,但包括了电话、数据、电视业务,可谓在配线上的”三网融合”,并没有对信息进行处理(如交换、存储、处理、传输)。

  另一类,把配线管理与和对信息的处理都做在一起,实际上应该叫做“家居信息配线箱”,既有配线功能,又有对通信与信息的交换与传递。

  另外,对家庭的三表抄送、紧急呼救;家电设备工作状态等智能化控制信息的转换与传递等。当然,家居布线也分为住户内配线、楼内配线、园区内配线这三种情况,它又和电信业务的接入密切相关,建设中问题也最为复杂,所以家居布线涉及面广,需要满足不同的住宅需求。

  10、工业建筑

  工业建筑布线系统应满足通用生产要求的能源供应和作业环境的控制及管理;应提供生产组织、办公管理所需的信息通信的基础条件;应符合节能和降低生产成本的要求。

  工业建筑主要是分两种场地,把生产区域和一般办公区域区分开:将生产区域中的生产场地和控制区分开;另一种情况是在室外设置的布线器件。

  针对环境的恶劣程度应该采用相应工业级别的接插件,考虑防水、防灰尘、防振动、防腐蚀、防电磁污染等防护要求。但是对工业建筑里一些良好的环境,如生产部门的控制室、办公区等,可按一般的建筑类型来对待就可以。

  另外还要提到的是目前的一些布线热点,如果上述各类建筑物的弱电系统设施对信号的传送是基于网络通信协议时,如大屏幕显示、监控系统、门禁系统、车库管理、、楼宇自控等,其传输线也可纳入综合布线系统一并做综合管线设计。

  总之,综合布线系统作为建筑物的基础设施,看似简单,内容雷同,但要做出一个优化与适用的布线方案,需要多动脑筋,不断摸索。

  在设计时,要考虑到实际应用、发展余地、建筑功能诸方面的因素,合理地制定方案。
