基础知识:综合布线系统的设计等级

时间:2018-02-27 15:13 来源:菲尼特编辑部 作者:小菲 点击:

  对于建筑物的综合布线系统,一般定为三种不同的布线系统设计等级。它们是:

  基本型综合布线系统

  增强型综合布线系统。

  综合型综合布线系统

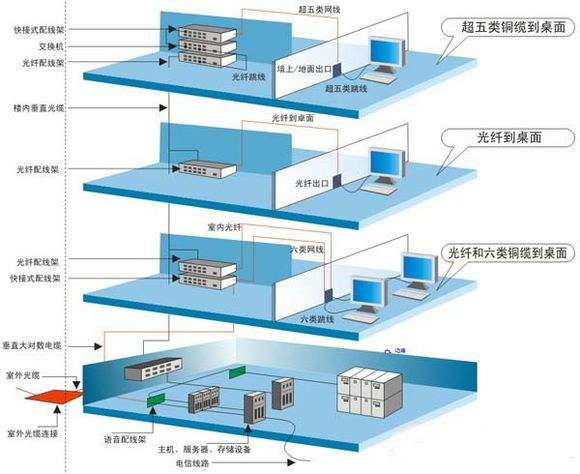

综合布线系统

  1、基本型综合布线系统

  基本型综合丰线系统方案是一个经济有效的布线方案。它支持语音或综合型语音/数据产品,并能够全面过渡到数据的异步传输或综合型布线系统。它的基本配置为:

  1)每个工作区为8~10㎡

  2)每个工作区有一个信息插座

  3每个工作区有一个语音插座。

  4采用夹接式交接硬件。

  5每个工作区有一条配线(水平)布线4对UIP系统,两对用于数据传输,两对用于语音传输。

  它的特性为:

  1能够支持所有语音和数据传输应用。

  2便于维护人员维护,管理。

  3能够支持众多厂家的产品设备和特殊信息的传输。

  2、增强型综合丰线系统

  增强型综合布线系统不仅支持语音和数据的应用,还支持图像,影像,影视,视频会议等。它具有为增加功能提供扩展的余地,并能够利用接线板进行管理,它的基本配置为:

  1每个工作区为8~10㎡.

  2有一个信息插座。

  3有一个语音插座

  4采用夹接式交接硬件

  5每个工作区有2条配线布线4对UTP系统,提供语音和高速数据传输。

  它的特点为:

  1每个工作区有2个信息插座,灵活方便,功能齐全。

  2任何一个插座都可以提供语音和高速数据传输。

  3便于管理与维护

  4能够为众多厂商提供服务环境的布线方案。

  3、综合型综合布线系统:

  综合型布线系统是将双绞线和光缆纳入建筑物配线布线的系统。它的基本配置为:

  1每个工作区为8~10㎡

  2每个工作区有两个以上的信息点(语音,数据)

  3在建筑,建筑群的干线或配线子中配置62.5um,的光缆到工作区(或光纤到桌面)。

  4在每个工作区的电缆应有2条以上的4对双绞线。

  它的特点为:

  1每个工作区有2个以上的信息插座,不仅灵活方便而且功能齐全。

  2任何一个信息插座都可供语音和高速数据传输

  3在综合布线工程中,可根据用户的具体情况灵活掌握,基本型设计方式目前已不为办公,商用系统所用,仅用在住宅小区。
