高性能综合布线系统在大型网络的应用

时间:2018-02-23 14:50 来源:菲尼特编辑部 作者:小菲 点击:

  综合布线系统需求分析

  综合布线系统是该研发中心弱电系统的神经中枢,担负着数据、语音安全有效传输的任务,是计算机网络系统中最基础的组成部分。

  研发中心建设的总体目标为:建立一整套先进、完善的通讯、网络布线系统,包括为数据、语音、图像、控制等应用系统提供接入方式,使系统达到配置灵活、易于管理、易于维护、易于扩充的目的。

高性能综合布线系统

  研发中心“神经中枢”的设计

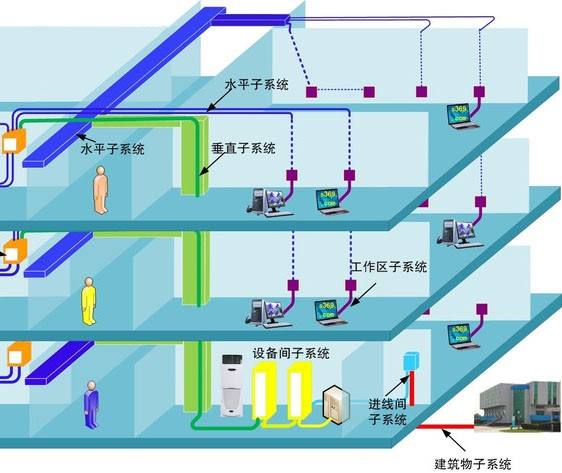

  中兴通讯南京研发中心二期功能有着区别于其他网络及系统的特殊性及重要性,其网络应用的需求无论是复杂程度还是速度要求都比一般的网络系统更高。因此建立一个高带宽性,高安全性,高可靠性,高灵活高效率的数据中心结构化布线系统就显得尤为重要。综合布线系统共计信息点12094个,其中配置数据点6054个,语音点6040个。系统逻辑上采用星形的拓扑结构,从结构上分析整个布线系统由工作区子系统,水平子系统,管理间子系统,垂直主干子系统,设备间子系统,园区建筑群等子系统构成。

  整个数据中心园区骨干网物理上各数据中心主干采用12芯室内室外通用万兆多模光纤与各楼层IDF配线间相连,可满足主干万兆比特的传输需求。同时还采用更加节省空间的小型LC光纤连接器,保证整个网络布线系统的高性价比。

  水平子系统及工作区数据信息点根据生产区,办公区,*旅馆区和主楼应用需求采用6类非屏蔽布线系统(CMR)防火等级外皮,提供250M的带宽,为将来顺利过渡千兆到桌面的连接提供便利。各大楼设备间再通过12芯万兆光缆与园区中心机房相连。

  管理间用于安装网络服务器、网络机柜等,在管理间内安放19英寸标准机柜,铜缆配线架和光纤配线架都安装在机柜中,在每个楼层管理间配置机架式光纤配线箱,为其配置多模光纤适配器板。连接时,采用多模光纤尾纤为引入的多模光纤进行熔接。本次设计中语音和数据配线架均采用快接式配线架用来端接水平六类铜缆布线。水平线缆管理环,提供配线架、设备跳线的水平方向线缆管理。所有跳线采用原装六类跳线。配线间内采用机架式光纤配线架、铜缆的快接式配线架、理线器等设备。

  楼层分配线架(IDF)安装在各楼层弱电竖井内的机柜内,根据楼层信息点数量多少确定一层或者多层共用一个配线间。由于本工程中各层信息点数量普遍较多,所以除旅馆区外,其他各楼较多按照每层设置一个管理间设计。

  布线系统涉及大量的线路的连接,这样大量的连线给管理带来了一定的困难。 PDS色标标记方案系统而科学地规定了怎样根据参数和识别步骤,查清交连场的线路和设备端接点。作为一种重要的技术文档,色标标记方案是以后的布线管理重要的技术依据。本次设计采用先进的标签系统,符合TIA/EIA-606规范,采用计算机打印式标签,来识别布线设施的各个元器件,电缆扎带及附件可以组织及识别线缆和提高安装速度。

  综合布线系统涉及的所有组成部分都应有明确的标识。它们的名字、颜色、数字或序号及相关特性所组成的标识应是可方便地互相区分的。本次设计建立符合项目情况的具体情况的颜色标签系统,以方便工作人员的管理。

  通过这些的措施,管理员能在极短时间内查出出现故障的信息点的位置,排除故障,不需要借助另外的文档。

  高性能的布线系统产品

  随着应用水平的提高,六类布线系统正在逐渐成为市场的主力产品,更多的用户选择六类产品组建网络的基础设施。项目中使用的6类双绞线采用独特的生产工艺技术,提高了6类电缆的同芯度,铜导体的直径公差在0.0002mm以内,绝缘外径偏差在0.01mm以内,同芯度达到96%以上,提高了电缆的回波损耗性能。6类双绞线采用了经过一定比例预先扭绞的十字型塑料骨架,保持电缆结构的稳定性的同时降低了线对之间的串扰,此外,6类双绞线单位长度的扭绞密度比超5类更为紧密,使近端串扰和抗干扰性能得到改善。6类双绞线远超过6类标准TIA/EIA568-B.2-1的要求,可达到600MHZ的应用带宽。

  布线系统主干采用12芯室内万兆多模光纤系统,XG光纤支持低成本高性能的串行传输技术10GBase-SR, 支持使用成本最低的光源——850纳米光源,以及使用这种光源的电子设备,传输万兆可以达到300公尺或更远的距离。另外,采用XG光纤系统传输千兆以太网的传输距离可以延长到900公尺,这意味着当楼间距离超过550米时用户不必采用昂贵的激光器件。网络主干可从1G平滑升级到10G,不需改变原有的光纤系统。

  非屏蔽配线架选用先进、实用的快接式模块化配线架,便于日后维护。6类配线架满足系统连接和信道的性能要求,采用了新设计的SL模块,每个模块都可以单独更换。光纤配线架选用体积小、安装简便、便于维护的机架式配线架。同时考虑到综合布线系统的通用性和灵活性,采用AMP NETCONNECT的结构化、模块化的机架式配线和小型LC光纤适配板。

  面向未来,布线系统为研发中心提供网络可靠连接保证,综合布线系统将使得未来研发中心的语音和数据通信设备、交换机、控制系统、管理系统、安全系统彼此连接,并与外部网络连接,为研发中心未来复杂的网络应用提供高效、可靠、安全的基础保证。
