综合布线设备间与进线间管理

时间:2018-02-23 11:23 来源:菲尼特编辑部 作者:小菲 点击:

  综合布线设备间管理

  设备间是智能化建筑的电话交换机设备和计算机网络设备,以及建筑物配线设备(BD)安装的地点,也是进行网络管理的场所。对于综合布线系统工程设计而言,设备间主要安装总配线设备。当通信(信息)设施与配线设备分别设置时,应考虑到设备电缆有长度限制的要求,所以,要将安装总配线架的设备间与安装用户电话交换机及计算机主机的设备间之间的距离尽量缩短,以减少缆线长度和提高传输质量。

  如果一个设备间以10m2计算,约可安装5个19英寸的标准机架(柜)。在机柜中可安装电话大对数电缆多对卡接式模块、数据主干缆线配线设备模块,大约能支持总量为6000个信息点所需(其中电话和数据信息点各占50%)的建筑物配线设备安装空间。

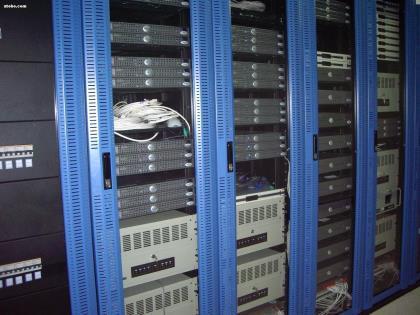

综合布线设备

  国家标准GB50311一2007对设备间的安装工艺要求有以下规定。

  1)设备间的位置应根据安装设各的数量、规模、网络构成等因素,综合考虑确定。

  2)在每幢智能化建筑内至少设置1个设备间,如果电话交换机与计算机网络设备分别安装在不同场所或根据网络安全需要,也可设置2个或2个以上的设备间,以满足不同业务的设备安装需要。

  3)设备间的设计涉及面较为宽广,为此,应符合以下规定和相关专业的要求。

  ①设备间宜位于干线子系统的中间位置,并应考虑减少主干缆线的传输距离和缆线的数量,以节省工程建设投资。

  ②设备间的位置应尽量靠近建筑物内的电缆竖井或其附近,有利于主干缆线的引入或接出,便于施工和维护。

  ③设备间的位置宜便于设备接地。

  ④设备间应尽量远离高低压变配电、电机、X射线、无线电发射等有电磁干扰源存在的场地,务必要求它们之间达到或大于最小净距的规定,以减少电磁千扰对通信(信息)的影响。

  ⑤设备间内的室内温度应为10℃~35℃,相对湿度应为20%~80%,并应有良好的通风条件。

  ⑥设备间内应有足够的设备安装空间,其使用面积不应小于10mz。这个面积不包括用户程控电话交换机、计算机网络设备等设施所需的安装设备面积在内。

  ⑦设备间内应避免设有柱子等结构构件,如有房梁时,其梁下净高不应小于2.5m。采用向外开的双扇门,门宽不应小于1.5m。

  4)设备间应防止有害气体(如氯、碳水化合物、硫化氢、氮氧化物、二氧化碳等)侵入,并应有良好的防尘措施,尘埃含量限值应符合表2.36中的规定。表中所指的灰尘粒子应该是不导电、非铁磁性和非腐蚀性的。

  5)在地震区域范围内,设备安装应按通信设备抗震设计规范的规定进行抗震加固。

  6)通信(信息)设备在设备间内安装应符合以下规定。

  ①机架(柜)前面的净空不应小于800mm,机架(柜)后面的净空不应小于600mm,以利于维护和管理。

  ②墙壁上安装的壁挂式配线设备,其底部离地面的高度不应小于30Omm。如果设备间内装有活动地板,仍应保证不小于300mm即配线设备底部离活动地板的高度为30Omm。

  7)设备间内应设有不少于两个200V带保护接地的单相电源插座,但不得作为设备供电电源。设备间如安装电信设备或其他信息网络设备,设备供电应符合相应的设计要求。本条内容,对于电信间也同样适用。

  综合布线进线间管理

  在智能化建筑物中宜设1个进线间,其位置一般位于地下层,外部通信(信息)网络引入的缆线和管道宜从两个不同方向或路由引入进线间,这样有利于两路管线与外部管道网沟通。进线间与建筑物外红线范围内的人孔或手孔(即智能化建筑所在院内的人孔或手孔)可采用管道或通道的方式互连。

  进线间涉及的因素较多,国家标准《综合布线系统工程设计规范》(GB50311一2007)对其只提出了原则要求,读者可以根据智能化建筑的工程实际情况,参照通信行业标准和其他有关标准进行设计,具体原则如下。

  1)进线间应设置地下通信(信息)管道入口的部位。

  2)进线间应满足缆线的敷设路由、成端位置和布置及数量、光缆的余留盘长空间和缆线的弯曲半径、充气维护设备和配线设备安装所需要的场地空间和平面面积以及操作活动的空l间。

  3)进线间的大小和形状,应按进线间内容纳进局管道的最终容量及入口设施的最终容量进行设计。同时应考虑能满足多家电信业务经营者安装引入缆线和入口设施等设备的面积。

  4)进线间宜靠近建筑物最外的外墙和在地下设置,以便于地下缆线引入。进线间设记一般应符合以下规定。

  ①进线间应防止渗水,宜设置抽排水装置,以免长期存在积水。

  ②进线间应与综合布线系统靠近的电缆竖井沟通,以利于垂直引上主干缆线和便于币置及分层供线。

  ③进线间应采用相应防火级别的防火门,门向外开,宽度应不小于1000mm。

  ④进线间应采取防止有害气体进入的措施,并设置通风装置,排风量按每小时不小于;次容积计算。

  ⑤与进线问无关的其他公用管线不宜通过或敷设。

  5)进线间内引入管道端部所有布放缆线和空闲的管孔,均应采取防水材料封堵,同肢做好防水处理。

  6)进线间内如安装配线设备和通信(信息)设施,应符合设备安装设计的要求。

  进线间和设备间的管理的内容菲尼特就为大家介绍到这了,希望对大家有所帮助。
