(一)具体要求

　　1、建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括数据、语音等应用系统提供接入方式，既充分满足办公大楼中控分析楼内各功能区域当前的使用需求，又考虑系统将来发展的需要，系统配置灵活、易于管理、易于维护、易于扩充的目的。

　　2、综合布线系统分为通信网、办公网。采用非屏蔽布线系统。通信网从配线间(包括配线架)到工作区之间的线缆和模块采用六类8芯线缆。办公网从配线间(包括配线架)到工作区之间的线缆和模块部分采用六类材料。选用同一品牌设备型号的材料、设备。

　　3、整个综合布线系统的传输性能应优于ISO/IEC CLASS 5E，确保10年内甚至更长时间网络和通信技术的高速发展，该系统须满足当今流行的网络技术(如交换式以太网、ATM等)，特别是国际上普遍应用的千兆以太网技术的要求。为今后更先进的如万兆位网络系统应用打好坚实的基础。

　　4、综合布线系统应达到目前先进的国际水平，而且还应具有高度的开放性，能为标准的智能建筑物提供一个高效率、标准和开放的基础平台。

　　5、整个数据网络系统可满足数据、图像、音频、视频等多媒体应用的服务和传输能力，能灵活地通过电信运营商提供的接口以多种方式与Internet互联。

　　6、要求安全、可靠，所选择的产品包括光缆、双绞线及其连接件必须采用国际、国内名牌产品

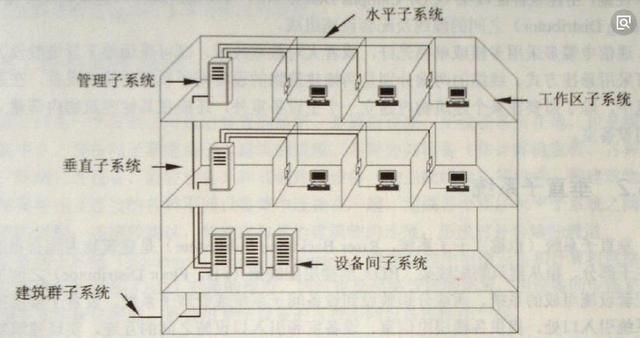

　　(二)系统构成要求

　　综合布线系统包括网络布线和电话布线，电话布线设备间同样在计算机机房，设置单独的机柜和配线管理设备。

　　(三)主干系统安装要求

　　1、主机房配线中心MDF(Main Distribution Frame)连接到楼层配线间FD( Floor Distributor)的办公网垂直主干要求采用室内型单模光缆，满足竖井OFNR/FT4级或通风管(阻燃) OFNR/FT6级要求。

　　2、光纤芯径：50um/125um单模光纤，单模光缆要求在850nm窗口处有效带宽为2000MH以上，在工作波长850nm时可以支持l0G万兆以太网速率达300米及支持1000Base—SX达1100米距离，可向下兼容目前的lG，100Mbps，10Mbps以太网应用。

　　3、大楼的垂直主干电缆为24AWG的非屏蔽双绞铜电缆(UTP)。电缆须满足电话及电信系统的需要,在每个楼层配线间可以很容易将数据点转换成语音点。

　　(四) 设备间子系统安装要求

　　1、在数据主配线间及各FD分配线间采用标准机柜安装的配线架及相应的网络设备。

　　2、FD分配线间水平子系统方面配线架须采用模块式配线架来管理水平数据铜缆信息点。语音垂直主干方面要求采用语音模块，并配有足够的安装背板，连接块和标签条。

　　3、光纤采用标准机柜式光纤配线架，可以端接多芯单模光纤。在各个子配线间全部采用标准机柜式安装的所有的配线架及相应的网络设备。

　　4、总配线间的光纤配线架应采用机架式设计，内有冗余线缆存放空间，插盒可旋转抽出以方便在正面、上面和背面操作，并排除中断其他链路的可能。每个光纤配线架为2U或4U高度,应可以安装多个ST或SC耦合器。并提供相应的光纤跳线和尾纤。

　　5、所有机柜均采用19英寸标准机柜，内备风扇、电源及门锁并应考虑以后网络设备的放置，数据总配线架采用光缆与数据主干光缆相连。

　　6、光纤接头及相应的耦合器应采用较先进的高性能，低衰耗，高密度型小型光纤接头SFF，并能提供相应多种长度的(合)小型光纤连接头对SC头的原厂光纤跳线。

　　7、IDF管理子系统应根据数据信息点配备原厂管理区铜缆跳线(采用六类跳线)，长度尺寸适合。每个FD分配线间配1条原厂光纤跳线，长度尺寸适合。

　　实现配线管理，使用颜色编码，易于追踪和跳线。

　　(五)管理间(弱电井)系统要求

　　1、主配线间配线架采用模块化方式管理。

　　2、数据水平线缆端接部分要求采用24口六类配线架，六类配线架达100MHz可用带宽，该模块式配线架要求为配有线缆绑扎带，背部线缆绑扎棒可调节位置，所有端口正反面都有数字标记。

　　3、六类类数据模块化跳线应为4对24AWG双绞线缆，在系统中可提供100MHz的信道带宽,插拔寿命≥1000次咬合。所有跳线应安放在线缆管理器内，跳线线缆的颜色和两端插头护套的颜色可分别定制，两端护套为紧凑型设计，兼容网络设备高密度的端口。

　　4、按数据信息点配备原厂工作区跳线，长度尺寸适合。

　　(六)水平子系统安装要求

　　1、将干线子系统线路延伸到用户工作区。

　　2、水平子系统符合TIA/EIA-568B.2-1和ISO11801标准等国际标准拟定的六类类铜缆指标值;数据铜缆信息点采用六类类配置。

　　3、语音铜缆信息点采用六类系统，须具有较高的性价比，并可随着用户的进一步应用需求，通过相应同一厂家适配器或转换设备，满足智能卡系统、视频保安监控(CCTV)，宽带视频信号的有线电视(CATV)，以及多媒体会议电视等系统的传输应用。

　　4、除必须符合对所有产品要求的标准外，必须符合EMC标准的电磁兼容性要求。

　　5、六类类数据水平布线采用六类非屏蔽双绞线(UTP)；

　　在大开间的办公室要采用开放式布线系统；

　　6、要有第三方国际认证实验室认证二类防火材料

　　7、要求水平子系统电缆长度为90米以内。

　　8、接线标准采用TIA/EIA-568B.2-1和ISO11801标准。

　　(七)工作区子系统安装要求

　　1、铜缆插座

　　2、跳线

　　(1)采用原厂跳线组成。数据采用六类数据模块化跳线。

　　(2) 六类类数据模块化跳线应为4对24AWG双绞线缆，在系统中可提供100MHz的信道带宽,插拔寿命≥1000次咬合。跳线缆的颜色和两端插头护套的颜色可分别定制，两端护套为紧凑型设计，兼容网络设备高密度的端口。

　　(3)工作区按数据信息点的50%的比率配备原厂工作区跳线，长度尺寸适合。
