综合布线系统多层建筑布局

时间:2018-02-07 15:02 来源:菲尼特编辑部 作者:小菲 点击:

  现代办公生活的电磁环境越来越复杂,最常见的楼越来越高,其楼宇面积越来越大,建筑内各种电气、通信网络系统日趋复杂,线路纵横密布,这就对建筑内的布线系统提出了更高的要求。

  一、综合布线系统是一种模块化的、灵活性极高的集成化通用传输方式,能连接语音、数据、图像以及各种用于楼宇控制管理的设备与装置,是利用双绞线和光缆在建筑物内或建筑群之间来综合传输信息的网络系统,在建筑中它是连接“3A”系统各类信息的基础设施。

  综合布线系统的配备,可以满足不断变化的用户需求,为高层建筑智能化提供了快速信息通道。

菲尼特综合布线

  二、综合布线系统作为一种集成网络的开放式体系结构,与传统系统相比较,具有实用性、灵活性、模块化和扩充性等方面的优点。

  1、实用性:设计好的综合布线系统实用性强,能支持各种网络产品和网络结构,实现高层建筑内语音信号、数据信号和监控设备的图像信号的传输,可以把不同的语音和数据信号综合到一套标准的综合布线系统中。

  2、灵活性:综合布线系统可以灵活组网,从而实现不同拓扑结构网络的组网,还可以进行灵活变位的跳线管理,从而能够满足在高层建筑内满足不同的联网要求。

  3、模块化:综合布线系统中的接插件都是积木式的标准件,除去少量敷设在建筑物内的铜芯或光缆外,这种模块化的设计可以便于整个高层建筑布线系统的管理与使用,在发生故障时也可以进行及时的维护和更换。

  4、扩充性:严格遵循国际标准的综合布线系统是可以实现设备上扩充的,包括电气设备、信号通讯设备、计算机网络设备、端点控制设备等,在需要的时候,可以在把这些最新设备加入到实施后的综合布线系统中去。

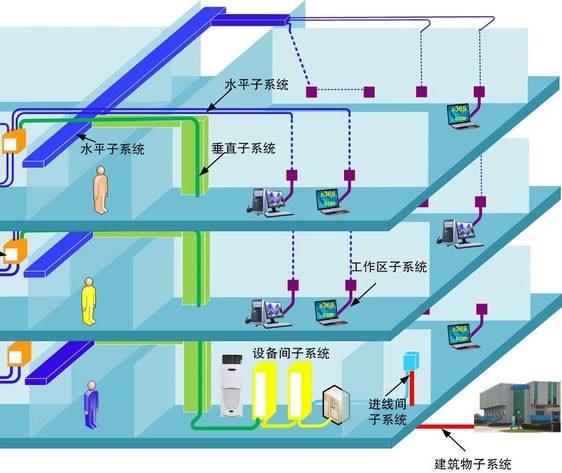

  三、综合布线系统根据功能和实施区域的不同,可以划分成6 个子系统,分别为:工作区子系统,水平配线子系统,垂直主干线子系统,设备间子系统,管理子系统和建筑群子系统。

  1、工作区子系统:它主要由终端设备连接到信息插座的连线和设备组成,包括信息插座、连接器、装配连接线、路由器等。其信息插座上连接的常用设备是电话机、计算机、工作站、数据终端、电视机、摄像头及监视器等。

  2、水平配线子系统:即同一楼层内的水平子系统,将配线子系统延伸到终端设备使用区,从而实现由信息插座到楼层配线架之间的布线连接。

  3、垂直主干线子系统:由交接间的配线架及跳线等组成,提供高层建筑的干线电缆路由,从而实现程控设备间控制中心与各管理子系统间的连接,常用介质是光缆或双绞线电缆。

  4、设备间子系统:由设备间子系统(由电缆、连接器及支撑硬件等组成) 与管理区子系统之间的布线组成,它是建筑物的基础主干线系统。

  5、管理子系统:其主要设备是配线架,可以利用配线架的跳线功能,从而使综合布线系统实现灵活多功能的能力。由建筑物的进线设备、主机配线设备及相关配线保护设备组成。

  6、建筑群子系统:是实现建筑群中建筑物之间的相互连接,即将一个建筑物中的配线架引出的电缆延伸到其他建筑物中的配线架连接装备上。

  总结

  我们在进行综合布线系统的工程设计、安装施工和使用管理的过程中应常与建筑工程设计、施工、建设等有关单位部门密切配合,寻求合理的方式解决问题,以实现综合布线系统与高层建筑的相辅相成。
