拒绝零乱 综合布线也讲究艺术之美

时间:2018-02-03 14:10 来源:菲尼特编辑部 作者:小菲 点击:

  在综合布线的世界中,总有许多精美的布线工艺让我们为之叫绝,它们仿佛是一件件出自大师之作的艺术品,把整个布线世界的艺术之美体现的淋漓尽致。当然,布线的艺术之美绝不仅仅是体现在一个“美”字上面,更多的还是出于对传输管理的一种便捷。

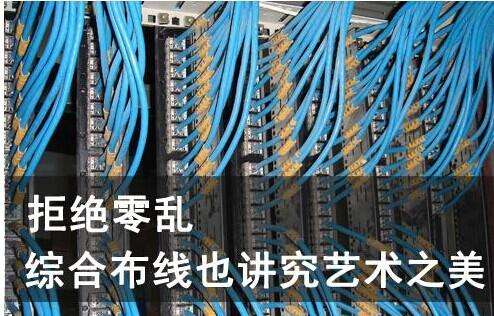

  拒绝零乱 综合布线也讲究艺术之美

  作为建筑物内或建筑群之间的信息传输通道,综合布线发挥着关键性的作用。特别是在弱电施工中,综合布线更是伴演着相当重要的角色。可以说,综合布线是弱电施工中最常见也是最关键的一部分。弱电施工需要涉及线缆的安装和相关的质保,并且为了方便后期的管理,前期一定要参与具体的施工工程掌握其综合布线的工艺。那么,在弱电施工的项目中,综合布线的工艺又该如何进行?接下来我们就来探讨一下。

菲尼特综合布线

  一、确定布线点位

  1、弱电布线点位确定的根据:依照布线设计图纸,结合墙上的点位示意图,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

  2、暗盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为10mm。

  二、开槽

  1、确定开槽路线根据以下原则:A、路线最短原则;B、不破坏原有强电原则;C、不破坏防水原则。

  2、线槽的测量:暗盒、槽独立计算,所有线槽按开槽起点到线槽终点测量,线槽宽度如果放两根以上的管,应按两倍以上来计算长度。

  3、线槽外观要求:横平竖直,大小均匀。

  4、确定开槽宽度:根据信号线的多少确定PVC管的多少,进而确定开槽的宽度。

  5、确定开槽深度:若选用16mm的PVC管,则开槽深度为20mm;若选用20mm的PVC管,则开槽深度为25mm。

  三、弱电工程的综合布线施工

  1、确定线缆通畅:A、网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;B、有线电视线、音视频线、音响线的测试:分别用万用表测试通断;C、其他线缆:用相应专业仪表测试通断。

  2、确定各点位用线长度:A、测量出配线箱槽到各点位端的长度;B、加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为200mm-300mm。

  3、确定管内线数:管内线的横截面积不得超过管横截面积的80%。

  4、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类-房间-序号。

  四、封槽

  1、固定暗盒:除厨房、卫生间暗盒要凸出墙面20mm外,其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。

  2、固定PVC管:A、地面PVC管要求每间隔一米必须固定;B、槽PVC管要求每间隔两米必须固定;C、墙槽PVC管要求每间隔一米必须固定。

  3、封槽:封槽后的墙面、地面不得高于所在平面。

  4、清扫弱电布线施工现场:封槽结束后,清运垃圾,打扫施工现场。

  小结:

  好的综合布线技术不仅有利于信息的有效传输,对后期的便捷管理也是相当重要。在弱电施工的项目中,综合布线的工艺更是不容忽视。我们需要整洁而美观的布线系统来为我们服务,当然,这同时也是一种高效的管理手段。
