前言：

　　弱电机房和消防控制室的建设一般都是我们系统集成商实施，标准的弱电机房方案到底有哪些？需要从哪里考虑设计呢？本问比较长，建议收藏后仔细研究

　　正文：

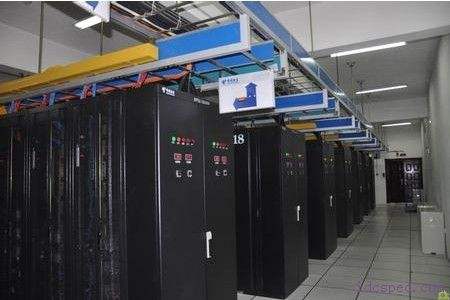

　　一、机房环境设计指标

　　环境温、湿度及空气含尘浓度指标

　　依据相关要求和用户系统的具体情况，本设计的机房环境条件按A级考虑。其设计指标如下：主机房区域(开机时)

　　温 度： 23±1℃

　　相对湿度： 40%- 55%

　　温度变化率：<5℃/h 并不得结露

　　洁 净 度：在静态条件下测试，每升空气中大于或等于0.5μm的尘粒数，少于18000粒。

　　二、照度设计指标

　　主机房平均照度：≥500Lx

　　功能房间平均照度：≥300Lx

　　应急照明照度：≥30Lx

　　疏散照明照度：≥5Lx

　　三、电气设计指标

　　供电类别：按一类负荷供电

　　静电电位：≤1KV

　　接地电阻：≤1Ω

　　零地电位差≤1V

　　三相负荷不平衡度≤20%

　　四、噪声、电磁干扰、振动指标

　　电子信息设备停机时，噪声值≤65dB

　　无线电干扰频率为0.15～1000MHz时，无线电干扰场强≤126dB

　　磁场干扰环境场强≤800A/m

　　地板表面垂直及水平向的振动加速度≤500mm/S2(电子设备停机条件下)

　　五、主要技术方案和组织实施措施的详细描述

　　1、土建装修建设方案

　　Ø 设计要求

　　装修需要满足防火、防水、防静电、防尘、防盗、防噪音、屏蔽需求。

　　Ø 地面装修说明

　　距中心机房地板铺设高度为0.3米，为强弱电管道预留空间。机房地板采用优质600X600全钢耐磨抗静电地板，在支架下边刷导电粘和漆，在地板下边UPS空调等重型设备区域加固，并做散立支撑，分载设备承重问题。

　　Ø 吊顶装修说明

　　数据中心机房所有天花全部采用微孔铝合金金属板吊顶，顶内配套主龙骨，次龙骨，龙骨采用40X4角钢支撑。梁、顶做防尘处理。

　　Ø 隔断墙体装修说明

　　主机房沿柱体之区域间的隔墙采用12mm双层防火玻璃隔断,中间安装防火隔音棉，并进行防火处理，耐火极限不低于0.5h，满足防火规范要求。该隔断墙形成一道外围参观通道。白天无需开启正常照明即可满足机房内照度要求，节能环保。其余墙面隔断采用砖墙。

　　Ø 墙体装修说明

　　机房各功能区的防火区，基层面板安装铝塑板，内填充防火棉，机房其他区域设置双层白色铝塑板饰面，并根据现场装修尺寸做分缝安装，并按照接地要求对铝塑板做接地处理。按照机房环境要求，机房内墙面进行隔音、防火、屏蔽处理，墙面刷高档乳胶漆。

　　Ø 门窗装修说明

　　机房出口设置向疏散方向开启且能自动关闭的门。机房所有进出门安装门禁系统，房间里设置出门按扭，外边刷卡，保证在火灾发生时，门禁系统自动打开，机房里面的人员可自由出去，在火警情况下可保证人员安全撤离。 防护区隔墙和门窗耐火极限要求不低于0.5h。

　　2、供配电及照明系统

　　1) 供配电系统

　　为了满足系统安全方面的需要，机房采用双市电+发电机供电系统。实现每台服务器双电源供电安全框架，增强系统抵抗风险的能力，并能满足日益增长的业务需求。

　　机房内所有UPS负荷等级均按一级负荷设计，采用一类供电方式。本设计采用高压双直流系统供电。

　　计算机设备供电为一级负荷中特别重要的负荷，使用双路电源供应。由双路HVDC UPS提供电源保护。此供电方式避免了供电系统的单点故障的存在，稳定可靠，优势在于节能。

　　2) 配电系统要求

　　计算机中心机房由独立的供电回路供电。

　　采用两路市电+发电机供电，所有计算机设备在服务器柜内设备自身并入双直流电源。动配设备通过设置在市电输入配电柜内的双电源切换柜实现双电源自动切换。

　　计算机机房电源进线按国家标准采取防雷措施。

　　强弱电线路保持足够间距敷设的。

　　3) 供电方式

　　机房内供配电系统划分为两个相对独立的系统。每台服务器供电系统为2N容错式供电框架，增强系统抵抗风险的能力，并能满足日益增长的业务需求。

　　4) 配电柜

　　根据机房的需求，在配电区域设置交流屏2台,为2台HVDC UPS电源设备供电。设置2台直流屏为冷通道机柜配电列头柜供直流电源。从市电输入柜引出电缆送至动力配电柜，为机房空调、新风系统、照明、排风系统、大屏系统、门禁系统、监控系统等交流设备供电。

　　原交流UPS电源，可以为其他辅助设备如;门禁设备，视频监控设备，各楼层分线间设备提供不间断电源利旧使用。

　　a. 照明系统

　　计算机机房对照明的要求：光线明亮且柔和，适合人们的生理需要，布局合理且操作方便，为工作人员创造良好的工作环境。

　　机房照明大于500Lx，应急照明大于30Lx;照明光线要求均匀柔和、无闪烁。灯具选用亮度高，无眩光，照度均匀，噪音低，与吊顶配套的反射式高档电镀格栅式LED灯组。

　　b. 应急照明系统

　　应急照明可保证人员做应急处理，或安全快速地向应急出口疏散。利用常规3根灯管中间的一根作为应急照明，正常照明采用市电直供方式实现。当市电正常时，应急照明是正常照明一部分，可以正常启停。当应急状态下，应急灯管自动切换到应急系统，应急灯具自动点亮。在机房出口分别设置出口标志指示灯。应急照明与消防联动。

　　3、消防及防雷接地系统

　　消防部分

　　本次工程设计采用无管网七氟丙烷气体灭火系统。在空调配电区、主机区域设置柜式灭火系统;

　　整个机房内部设置一套控制及报警指示装置。自动消防系统支持手动/自动启动方式，机房内部设置烟感探头和温感探头，采用声光等多种报警方式，为防止误报、由智能光电感烟探测器和智能感温探测器形成组合报警。机房采用七氟丙烷三层空间气体灭火系统和自动火灾报警系统。

　　(1)灭火保护区的吊顶上、下和静电地板下设三层自动报警装置，为防止误报、自动灭火保护区报警探测器由智能光电感烟探测器和智能感温探测器组合报警。报警主机可采用壁挂式联动汉字液晶显示一体机。

　　(2)消防系统主要由消防报警和消防灭火两大部分组成。 当火灾发生时，感烟探测器报警后，火灾控制器发出火警预警声、光报警信号。但此时不启动灭火程序。当同一防护区的感温探测器与感烟探测器同时报警时，控制器发出声光报警信号。在手动或自动启动灭火程序喷淋前，总控制台发出指令，通知人员撤离，并发出联动控制信号，切断机房市电配电柜供电电源，即切断非消防电源供电的用电设备。如：空调机、新风机、照明等设备供电电源。上述设备供电与消防系统的联动过程，是采用电源配电柜主断路器的分离脱扣作远距离分端。配电柜主开关均装有分离脱扣器和辅助接点，另外紧急跳闸按钮在必要时可手动切断进线电源。

　　防雷接地部分

　　通常为了保证计算机机房内的各种设备的安全，要求机房设有四种接地形式，即：计算机专用直流工作地、配电系统交流工作地、安全保护地、防雷保护地。

　　具体实施方法

　　根据《电子计算机机房设计规范》(GB50174-2008)和《建筑物电子信息系统防雷技术规范》(GB50343-2004)有关规定，机房计算机专用直流地、交流工作地、安全保护地、防雷保护地宜共用一组接地装置，接地装置的接地电阻值必须按接入设备中要求的小值确定(接地阻值≤1欧姆)。

　　大楼建筑已设共用接地系统，接地电阻已满足机房要求。机房交流工作接地和安全保护接地、防雷保护接地、计算机直流地经一根截面积50mm2接地干线引出机房外与大楼综合接地极相连。及直流地、交流工作地采取放射式接地方式(单独从接地极引取)，避免接地间干扰并保证零地电位差不大于1V。

　　在计算机机房的建设中，一个良好的接地系统，是机房建设质量的关键问题之一，它主要有两个目的：

　　1、机房建立接地系统是为了设备和人身的安全。

　　2、机房建立接地系统是计算机设备稳定、可靠工作的需要。

　　从防雷的要求看，均压才能避免反击，而均压又要求多点接地。从防干扰的要求应该是单点接地，所以只有做好机房的等电位连接，并通过单点连接到直流信号地网上，才能使上述两项矛盾的要求兼而顾之。 在主机房按下述方案构成等电位网。

　　在机房地板下沿墙一周敷设30*3等电位铜带(均压环)，铜带配有专用接地端子。用50*0.5mm紫铜箔在活动地板下交叉做成1200mm*1200mm的方格，室内抗静电地板、金属墙板、金属吊顶板、玻璃隔断金属框架及设备机架机柜等所有非带电金属体均通过多股6㎜2软铜线与铜排相连，以形成等电位、经干线与配电柜接地排相接。其中每排网络机柜横向再铺设一道25*3mm铜排，使机柜、计算机设备外壳与之很好的连接。

　　⑴ 整个机房内部的所有金属桥架及所有金属设备均用铜带或6平方双色线与接地体引上线连接。

　　⑵ 所有设备的“安全保护接地” 以及供电电源“交流工作接地”、计算机的“直流信号地”、避雷器的“防雷地”全部连接。

　　⑶ 将机房及相关办公室的所有单相三孔插座接“地”孔全部连到等电位网上。

　　⑷ 将机房设备外壳全部连到等电位网上。

　　⑸ 用一根ZRVV50 mm2多芯铜线橡皮电缆将等电位网引到接地体引上线。

　　供电系统防雷器

　　第一级防雷器：安装在机房市电总配电柜的进线端，分别对相线、零线进行防雷保护。在市电配电柜的接入端(大放电电流≥40KA,残压≤600V)

　　第二级防雷器：在UPS配电柜输入端安装，放电电流40KA。

　　第三级防雷器：在UPS配电柜输出端安装，放电电流40KA。

　　4、综合布线系统

　　设计思路

　　综合布线系统应用主要体现在通信及网络系统上，局域网内应满足高速数据传输带宽需求，现时主流的六类布线铜缆系统和服务到终端的光纤到桌面系统完全能满足用户各种应用的需要;同时为保证产品性能的可靠性，我们在方案中建议端到端全面采用光纤主干产品及六类非屏蔽产品，已达到可靠性和传输性。

　　主要材料包括：

　　楼内数据主干：八芯室内紧缓冲多模OM3光纤;

　　楼内语音主干：25对室内大对数双绞线;

　　水平主干系统：六类非屏蔽双绞线、12芯室内多模OM3 MTP光缆,配套相应的模块及跳线搭建永久链路。满足40G-100G网络应用发展。

　　5、空调新风系统

　　设计依据为：

　　a、《电子计算机房设计规范》 (GB50174--2008)

　　b、《计算站场地技术要求》 (GB2887--2011)

　　c、《计算站场地安全要求》 (GB9361--2011)

　　d、《中国暖通通用技术规范》

　　e、符合装修规范

　　机房空调系统

　　主机房采用300宽列间冷冻水机组。

　　配电区采用一台机房专用精密空调，双压缩机冗余系统。

　　监控室、接入间、测试间采用商业柜式空调。

　　机房空调冷负荷特点

　　余热量大：机房内95%以上的热量来自计算机设备;

　　余湿量小：机房内潜热量来自人体出汗蒸发以及新风含湿量，由于人员较少且新风是经过热交换后进入机房，余湿量很小;

　　循环风量大：需要较大的风量来解决机房内散热;Ø

　　焓差小：由于室内温湿度允许变化率较小，所以焓差小;

　　热负荷大：冬季仍需制冷;

　　机房专用空调正是依据上述特点研制开发而成的，显热比可达到90% 以上，冷风比也较低，并可通过中央控制器调节温度及相对湿度，温度精度可控制在±1℃，相对湿度可控制在±5%，充分保障使用功能，并达到节能目的。

　　此空调设计为高密度制冷解决方案，采用热通道封闭+定点制冷方案解决热点问题。可以为将来高密度机柜做前瞻性考虑，把靠近列间空调的机柜预留做高密度服务器机柜。

　　这种空调设计为更多的放置服务器机柜提供了前提条件，预计主机房可放置80多台服务器机柜。

　　冷冻水系列空调配置：冷冻水系列机组由室外冷水机组和干式冷凝器组成，可以更好地运用自然冷却的功能。采用超轻的无刷EC风机，三通水流量调节阀。

　　6、动环监控系统

　　设计要求

　　机房环境监控包括机房动力、环境及安防的监控系统，主要监控对象包括：智能电量仪、配电开关、UPS、精密空调、温湿度、新风、漏水、门禁、视频、消防等，实现7×24的全面集中监控和管理，保障机房环境及设备安全高效运行，以实现机房可用率，并不断提高运营管理水平。

　　设计说明

　　(1)监控平台系统

　　l 用户界面管理

　　系统支持全中文界面，图形化设计，支持电子地图功能。界面的结构、层次应清晰明了，能够实时直观地显示设备的运行数据和运行状态，场景仿真。主界面应为包含所有子系统内监控设备的电子地图，在该界面上可直接点击子系统内的任意监控设备进入其运行状态界面。同时，在本子系统的主界面上为各功能模组设置访问按钮，通过点击进入各功能模组界面(电子地图)，以便对分组的监控设备进行更清晰、更有针对性的监控。

　　当操作者点击主界面或功能模组界面上某一监控设备后，画面会自动切换到该设备的运行状态图或者弹出对相关设备的操作界面，以便管理人员查看和控制该设备。在有报警或异常状态的情况下，有问题的监控设备界面可以自动弹出，同时启动帮助系统(调用知识库)，利用预存于知识库中的信息给管理人员相应的操作提示。系统提供集成开发环境，利用各种界面元素(例如按钮、圆、矩形、直线、图片、实时曲线、历史曲线等)及编辑工具，使管理人员可以根据自己的需求设计个性化界面。例如对界面的框架结构进行调整、对监控单元的位置进行调整等。在使用过程中，对界面的修改应能在线进行，修改效果即时生效。

　　l 权限管理

　　通过在系统内核管理设置和数据库管理设置操作管理级别，实现权限管理功能。

　　本子系统管理员的权限(包括操作权限和管理范围)设置，应与服务管理平台的权限设置完全一致并被后者包容。当服务管理平台不可用，用户需直接登录本子系统进行操作时，则由本子系统的权限设置进行相应的控制。

　　用户需对本子系统进行操作，需先通过登录，输入用户名、密码，经系统验证后根据用户分配的操作权限和管理范围进行操作。在登录前系统应处于锁定状态，只能显示，不可操作，但报警界面的自动弹出应不受限制。

　　操作权限：本子系统管理员(用户)的操作权限级别不少于5级：

　　第一级：登录系统查看管理界面+设备运行状态查询

　　第二级：第一级+事件管理(事件确认、事件查看等)

　　第三级：第二级+报表管理(报表设置、报表生成等)+日志管理

　　第四级：第三级+数据的备份与恢复+设备硬件操作能力(空调启停等)

　　第五级：第四级+管理员操作权限和管理范围分配+系统参数设置+系统模块的添加与删除。

　　用户管理范围的分配可通过对各功能模组的组合选择来实现和控制。用户只能对自己管理范围内的监控设备进行监控和管理。

　　l 查询管理

　　通过把各监控单元数据存储到数据库，对数据进行分类归组，在查询数据时，过滤不相关数据，以实现查询功能。系统应对每一个监控单元(设备)的工作状态、工作参量等内容提供简单、直接的查询方式，查询的结果可以输出及打印。同时系统的查询方式可以根据查询条件过滤不关心的内容，要求直观、简洁，又不失完整性。 快速查询：系统应支持快速查询功能，即在管理界面上设置查询窗口，当管理人员输入设备ID号、设备名称等唯一性信息时，系统可自动进入该设备的工作状态界面，便于管理人员随时查询。

　　l 数据分析

　　实时数据：

　　系统应能够监控到相关设备的实时参量，并能实时进行查询。系统应提供多种形式的实时动态曲线。

　　历史数据：

　　对预设的监控对象有关参数，系统应自动保存历史数据。任何历史数据不允许任何人进行修改，保证数据的可靠性、安全性。系统应能提供多种形式的历史数据曲线。

　　数据的本地备份：

　　系统应具备本地备份和恢复功能，系统能自动将历史数据、报警日志、数据库等数据备份到本地硬盘上并于必要时进行恢复。本地硬盘的容量应满足所有监控及门禁数据保存一年的要求。

　　数据的异地备份：

　　系统数据的异地备份在服务管理平台上完成。系统应提供自动备份和手动备份两种方式，并可灵活选择自动备份的时间、自动备份的范围、手动备份的时间段、手动备份的范围等进行备份和恢复。

　　l 报表管理

　　针对数据中心的大量数据可以进行全面的选择性保存和处理，生成固定格式或活动格式的报表，保证数据保存的可输出性。通过数据库功能，对相关数据进行分类归组，利用系统报表组态功能，按用户定义形成报表模板，从而实现报表管理功能。

　　系统应允许用户根据需要选择生成单项报表或组合报表：

　　单项报表指针对系统内某一项参量生成的报表。报表内容由用户根据报表模块提供的组合条件进行定制，包括参量选择、自定义报表时间段等，而报表格式则由系统根据参量特点自动选择。

　　组合报表指对系统内某些关键参量进行统计分析并组合生成的报表。报表内容由用户根据运营需要进行定制，报表格式可通过Excel导出。组合报表分为内部工作报表和对外发布报表两大类，按时间段又可分为日报表、周报表和月报表等固定报表以及按时间段自定义的报表。

　　报表的生成分为自动和手动两种方式。通常日报表和周报表可设为自动生成，其他报表通过手工方式进行定制。

　　保存数据和生成报表的方式可以选择定时保存和数据变化间隔量变化保存，有效的降低系统负担，增加系统的可利用性和全面管理性能。

　　l 报警管理

　　通过对相关采集数据与数据库内设定数值进行对比，当实时采集数据超过设定数值时，系统产生报警，并对报警数据进行归类分组，从而实现报警管理功能。 系统的报警级别按重要性设为1-10级，级别越高的报警，表示重要性和危害性越大。系统应具有并行处理报警的能力，对报警事件按优先级的高低进行处理。

　　报警方式：

　　可以根据报警事件的报警级别提供不同的报警方式：窗口报警、声光报警、短信报警、拨号报警、邮件报警、打印报警等，同时告警信息可以限次播放，而且在两次告警间的停顿时间可以灵活设置。系统应支持语音报读。

　　当报警发生，系统界面应自动切换到报警设备的运行状态界面，并对报警情况作出直观、形象的说明。当报警级别足够高时，系统应第一时间(从报警触发到发送报警信息的时间间隔不超过30秒)向短信服务器发出报警信息或进行语音拨号，并对发送成功与否进行记录。

　　报警恢复信息发送：当一个报警状态解除时(解除条件可以自定义)，系统可自动发送相应的恢复短信，以便机房管理人员随时掌握相关动态。通常情况下，每次报警均对应着一对报警短信(报警和恢复)。

　　报警信息的查询：系统应提供完整的报警事件查询功能，报警日志应包含每一报警事件的报警时间、地点、报警设备、报警内容、确认人等信息。查询方式应该灵活多样，允许用户根据不同的组合条件对报警事件进行查询。

　　报警信息的确认：系统默认对每一个报警事件均需进行确认，但同时允许对多个报警事件集中一次性确认。确认人的相关信息可以在系统日志内自动记录。

　　日志管理

　　系统通过对历史运行数据按时间进行分类，从而实现日志管理功能。 系统须提供基于数据库的日志功能。系统日志应至少包括用户操作日志、系统运行状态日志、报警日志等。所有日志可以根据查询条件即时生成报表，并可打印输出。系统日志原则上不可被任何人修改;除高级用户外，系统日志也不能被删除。系统日志的默认保存时间为三年。超过保存时间需要删除时，由高级用户根据时间段进行删除。

　　安防管理

　　机房环境监控系统，在全面监控机房的动力、环境情况下，同时对安防系统进行无缝集成，对机房内的门禁、视频、防盗进行综合监控，在统一的系统平台上进行管理，并与机房内的其他子系统进行有机的联动，方便机房管理人员实时了解机房的情况，更全面的管理机房。

　　WEB浏览器

　　机房环境监控系统支持B/S结构，管理人员可以通IE浏览器随时随地了解机房的实际工作状况，实现管控一体化，在远程的管理人员可以通过浏览器，经过监控系统的权限认证通过后，可直接观看监控画面，并且该监控画面与监控中心管理服务器和各现场监控主机保持一致，通过该界面远程监控设备的运行状况，远程浏览站还可浏览各机房的视频图像。

　　联动功能

　　通过对采集数据与数据库内相关设定数值进行对比，当采集数据与设定值不符时，触发相关系统动作，从而实现联动功能。另外，系统提供图形化动态逻辑组态功能，以图形化界面方式实现逻辑定义，从而更方便的实现联动功能。 通过设定联动逻辑，可以方便的将不同监控设备或不同子系统进行联动，即可以设定一些事件触发条件，当满足这些条件的时候，系统会自动执行某个功能或者启动另外一个设备工作等。例如：当火警发生时，监控系统自动对空调进行远程停机处理，同时联动门禁系统，开启所有通道及门禁。 要求系统的联动功能具有足够的灵活性，当联动逻辑需要改变时，系统应提供方便的组态工具，快速修改联动逻辑，实现对系统或设备的灵活、有效的控制。联动逻辑的修改应不需重新编程，系统的高级管理人员均可通过基础培训，掌握自行修改联动逻辑的方法。各子系统本身是独立工作的系统，通过机房环境监控服务管理系统将它们集成起来，可让它们协同工作，一个子系统的动作可触发另一个子系统的动作，这就是联动。

　　消防系统联动控制

　　火灾发生时控制新风机系统停止、空调系统停止

　　安防系统联动控制

　　当门禁系统刷卡时把视频切换到相应位置。当门禁系统故障时控制相应的门锁。 当有人破坏门禁时把镜头切换到相应位置。 当机房门长时间不关时防盗报警系统产生报警。

　　消防系统与安防系统的联动

　　火灾发生时把镜头切换到相应位置并录像以便分析火情。 火灾险情确认后打开通道门。

　　(2)本地监控系统

　　l 市电监测

　　机房配电系统有2路市电进线，其供电电源的质量的好坏将直接影响机房设备的安全，因此需采用智能电量监测仪对机房市电进线的供电参数实行监测。通过监视各市电进线三相电源的相电压、线电压、电流、频率、功率因数、有功功率、无功功率等参数。对于重要的参数，可作曲线记录，系统管理员和操作员可以通过历史曲线图查看每天的电压、频率、有功、无功的大值、小值、当前值及电压、电流峰值。通过分析有关参数的历史曲线，管理员能清楚地知道供电电源的质量是否可靠完好，为合理地管理机房电源提供科学的依据。系统设计使用GX200智能精密电量检测仪，全面检测市电进线配电柜的电源参数。实时检测市电供电的质量，当电源参数超过设备的安全电源要求时，系统即可提供及时的报警以便管理员及时地采取措施，同时通过供电参数的历史曲线可方便查看用户的实际供电的品质，为用户合理地管理机房供电提供科学的依据。 监测的主要电量参数包括：线电压、相电压、相电流、相功率、频率、功率因素等参数实施监测。

　　实现方式：

　　在主进线的三相的每相线路上安装电流互感器(如现场无该部分设备则另外增加)，通过智能电量仪对电量参数的采集，实现对每路开关的电流、电压、功率因素、功率、频率、电度等参数的监测。智能电量仪输出的RS485信号通过信号线传输到现场监控主机。为保证监控系统的稳定、不间断运行，需要现场提供UPS电给所有的环境监控设备使用，

　　现场监控系统实时对配电柜的总输入情况进行监测，根据机房对动力系统的要求，设定供电的上下限电压报警值(比如市电220V±10%范围内为正常)，一旦监测到电压越限或停电，系统立刻启动报警，记录数据并发出报警通知管理人员。

　　l 配电开关和防雷器监测系统

　　在机房配电系统中，有多路重要的配电开关和必备的电源防雷器，监视其是否跳闸、断电、雷击等状态非常必要，一旦开关跳闸断电，机房设备停止工作，将造成系统崩溃。当开关跳闸或断电时，监控系统自动切换到相应的运行画面，同时发出多媒体语音和电话语音报警，通知管理员尽快处理，并事件记录到系统中。

　　监测内容：主要的配单开关状态，电源防雷器状态;

　　实现方式：由配电的开关下端及电源防雷器的输出端进行信号采集，系统采用D8H信号处理模块经完全的光电隔离将输入的强电信号，经处理转换为低电平信号，再输入到7052智能开关量采集模块转换为数据信息，送往监控主机。实现开关、防雷状态的监测，每只D8H与7052可监测8路开关信号，并可随时方便的增加采集模块，来增加配电开关状态的监测的数量，系统扩容非常的方便，采用此类组合式模块，将大大的确保施工安全、速度和日后维护的方便。 通过智能采集模块的RS485信号将采集到的数据传送给现场监控主机，并在监控系统页面直观、准确的显示当前的配电开关状态，当出现某一开关因异常情况跳闸或市电中断，监控系统立即发出报警，通知所在区域的值班管理人员，以快速的响应速度进行处理。

　　UPS监测系统

　　在各机房中，通过UPS提供RS232通讯接口进行连接，监控系统可以使用厂家提供的通讯协议，实时地监视UPS整流器、逆变器、电池(电池健康检测，含电压电流等数值)、旁路、负载等各部分的运行状态与参数(监测内容由厂家的协议决定，不同品牌、型号的空调可能所监控到的内容不同)。

　　系统可全面诊断UPS运行状况，实时监视UPS的各种参数。一旦UPS报警，将自动切换到相应UPS监控子系统的运行画面。越限参数变色显示报警，并伴随有报警多媒体语音，系统进行报警记录的同时有相应的处理提示。用户还可根据需要对重要的报警事件设置电话语音拨号的报警功能。对于重要的参数，可作曲线记录，系统可查询一年内相应参数的运行曲线，并可显示查询选定具体时间相应时间的参数值，当天(以天为单位)该参数的大值，小值，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。

　　一般为保证UPS的正常运行，避免出现误操作，机房监控系统将不对UPS进行控制操作。

　　空调监控系统

　　通过智能控制采集模块，采集空调的实际运行状态，配合现场安装的温湿度传感器来双重判断空调的运行情况，同时对空调的启停进行远程控制，系统一旦监测到有报警或参数越限，将自动切换到相关的运行画面。越限参数将变色，并伴随有报警声音，及相关处理提示。对重要参数，可作曲线记录，用户可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障，也可以通过系统检测出来，及时采取步骤防止空调机组进一步损坏。对严重的故障，可按用户要求加设电话语音报警和短消息报警。

　　温湿度检测系统

　　在现场目机房中，有大量的精密设备，设备对温、湿度等运行环境的要求非常严格，所以应加装温湿度传感器，以实时检测机房和重要设备区域内的温、湿度。

　　系统设计在各机房安装若干个温湿度传感器，以25平台米范围安装一个温湿度传感器，温湿度一体化传感器将把检测到的温湿度值实时传送到监控主机中，并在监控界面上以图形形式直观地表现出来。一旦温、湿度值越限，系统将自动弹出报警框并触发语音报警，提示管理员通过调节空调温、湿度值给机房设备提供合适的运行环境。并且还可以将一段时间内机房里的温湿度值通过历史曲线直观地表现出来，以方便管理人员进行查看。对于机房内使用非精密空调时特别重要，可让管理员及时地了解机房内实际的空调运行情况。

　　温湿度传感器可与空调系统实现联动，当机房的温度越限时，现场监控系统可联动设定空调温度及启动空调进行工作等联动动作。

　　漏水检测系统

　　鉴于机房中心设备的重要性，机房又需做到无人值守，而且地板下强电、弱电、地线、电缆纵横交错，如空调或外墙不慎发生漏水而不能及时发现并处理，后果将不堪设想。

　　根据用户的要求和场地的实际情况，本系统设计在机房内安装了1套国产的漏水检测系统，用来监测机房内无漏水事件发生，确保设备不受水浸的危害。系统本身包括：漏水控制器和漏水检测的其他辅助设备，在有可能漏水的空调水源周围，每台空调各使用1条10米漏水感应绳进行围闭，当检测到有漏水情况发生时，系统在第一时间报警，监控界面自动切换到漏水监测画面上，发出声光、电话或短信报警，及时通知有关人员排除漏水故障。

　　消防监测系统

　　限于消防法规，集成消防系统时只监测不控制。

　　现场机房有1套消防系统，可以提供对外接点报警信号给监控系统，以用于反应报警状态，我们设计采用智能采集模块将消防控制箱的干接点变化信号送到监控主机，实时监测机房的消防报警情况。

　　当机房发生烟雾(火灾)报警触发报警信号给消防报警主机，监控系统监测到消防报警主机传来的报警信号，立刻弹出相应的报警窗口，并通过预先设置的报警机制通知所在区域的管理人员，立即关注机房的实际情况，通过监测系统的视频画面首先了解机房内的环境情况，并采取相应的解决方法进行处理。

　　同时系统支持与CCTV、门禁系统的联动，可以实现在消防报警时相关位置的门自动开启、相关位置的摄像头跟踪报警点进行录象，自动弹出实时视频画面到大屏幕上等等。

　　门禁系统功能

　　通过监控管理平台及门禁控制器对进出卡持有人的用户信息进行定义，并保存在数据库中。当需要授权时，再将相关卡的信息下载致门禁控制器中，从而实现对进出卡的管理。系统对人员进出权限的控制主要通过对进出卡的管理来实现，包括以下几个方面：

　　进出卡中包含的用户信息应包括卡号、用户名、工号、部门、级别授权、授权进出区域、有效日期、授权进出时段、卡有效状态以及个人照片等信息。进出卡的设置信息应即时下载至门禁控制器中，保证管理服务器故障时人员的进出不受影响。

　　管理人员通过对进出卡的登记、注册、授权、变更、注销、挂失与解除挂失等操作实现对人员进出权限的控制。

　　通过监控管理平台对门禁控制器内存进行读写，并下载相关授权信息，实现授权设定。

　　门禁联动控制

　　通过对采集数据与数据库内相关设定数值进行对比，当采集数据与设定值不符时，触发相关系统动作，从而实现联动功能。另外，系统提供图形化动态逻辑组态功能，以图形化界面方式实现逻辑定义，从而更方便的实现联动功能。

　　系统应支持与视频子系统的联动控制，比如门开启后自动联动摄像机进行录像等。

　　系统应支持与动力环境监控子系统的联动控制，比如双路火警信号发生，满足触发条件时，门禁系统可即时联动控制所有门开启。

　　门禁控制器性能：可控制2/4个门，提供6,000持卡者使用能连接DIDO扩充模块内建有2/4个输出点及四个输入点透过MDWIE模块可连接Wiegand26 bits格式卡片阅读机，具开门逾时、强行进入警报三层APB安全管制

　　视频监控系统

　　本项目中，系统设计在各机房内安装若干摄像机，进行全天候视频监控;视频信号通过RVV-75的视频线、控制信号通过双胶屏蔽线直接传输到机房的监控主机中，监控主机集成视频采集卡，节约现场设备的投资情况下，环境监控主机集成视频监控功能，并在现场进行视频记录存储，保证监控系统在脱离网络的情况下也能稳定、不间断运行。

　　现场监控主机与中心管理服务器通过TCP/IP方式相连，由中心管理服务器进行统一监控管理和录像。同时系统支持WEB浏览，可在网络连通的其它地点直接通过IE浏览器对现场的视频图像进行监看。

　　本系统采用的监控服务器支持MPEG-4或H.264压缩格式。所有视频文件采用MPEG-4或H.264格式压缩后通过流媒体格式进行传输，保证监控、录像、回放、传输能同步进行。一般来说，单路视频传输在25帧/秒时，其占用带宽小于300K。

　　系统允许用户根据网络状况随时更改视频数据的传输参数，如帧数、分辨率等。

　　视频存储

　　录像方式：每台摄像机的硬盘录像方式可灵活设置，包括无间断实时录像、预设时间段录像、报警预录像、移动侦测录像以及联动触发等多种方式。机房内重要区域设24小时录像，出入通道及办公区域可设为定时录像或利用视频和门禁、安防(双鉴)之间的联动功能设为触发录像，减小视频数据容量。

　　图像控制

　　可灵活调节视频图像的亮度、对比度、饱和度、色调等，设置画面质量和压缩比;以上设置可于录像过程中进行。 支持任意时刻图像的抓拍和存储。

　　视频查询

　　录像资料的检索：系统提供录像资料检索通道，在监控系统中可根据录像的类型(定时录像、触发录像、抓拍等)、通道和录像时间等多种条件进行组合检索。 录像资料的回放控制：可利用拖拽功能选择任意时间点的回放，同时回放速度可调(至少具备四种速度：-2、2、4、8速);回放时不影响系统正常录像。

　　断电保护

　　系统具有断电保护功能，当发生意外断电时，系统自动保存断电时刻以前的录像数据。 视频联动控制 系统联运控制主要通过系统服务管理平台服务器实现，系统和门禁、防盗监控系统保持良好通讯，当有报警发生，视频监控界面可根据报警设备或区域相关代码联动切换到近期的视频画面，同时进行录像。

　　联网监控

　　能实现无缝联接，从而实现联网监控功能。

　　红外报警系统

　　在机房内的入口及重要场所安装红外感应探头，红外探头为人体感应智能探头，可准确判断人体入侵，排除由于小动物所引起的误报警。在设防时间内，一旦有人体入侵，系统将自动报警，并可以联动摄像机进行抓拍录像，将画面储存下来。

　　7、KVM系统

　　设计要求

　　数字式集中管理系统，通过网络将数字交换机集中在管理平台上，用户方的所有IT设备均通过非数据端口(带外连接端口)网线连接到数字交换机，达到远程式集中管理的解决方案。

　　设计说明

　　(1)系统功能设计

　　l 统一安全管理系统提供统一的安全管理措施，具体包括：身份认证系统支持本地身份认证及第三方服务器认证，如RADIUS，TACACS+，NTLM，Kerberos， LDAP，NIS等认证技术，且支持动态口令认证方式。
