引言

　　一、认识SFP光模块

　　二、SFP多模和单模的区别

　　三、SFP和BiDi SFP的区别

　　四、SFP、SFP+和XFP的区别

　　五、BiDi SFP+光模块的优势

　　六、SFP模块的老化测试

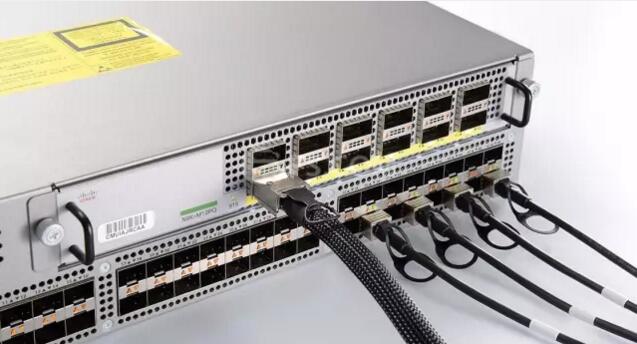

　　1、认识SFP光模块

　　SFP是SMALL FORM PLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。

　　有些交换机厂商称SFP模块为小型化GBIC(MINI-GBIC)。 SFP模块体积比GBIC模块减少一半,可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC相同。(Mini- GBIC)。 Gigabit Interface Converter的缩写，是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。

　　GBIC模块分为两大类：

　　一是普通级联使用的GBIC模块，实现与其他交换机的普通连接；

　　二是堆叠专用的GBIC模块，实现与其他交换机的冗余连接。

　　SFP模块则通过将CDR和电色散补偿放在了模块外面，而更加压缩了尺寸和功耗。

　　1、SFP 标准化

　　SFP收发器由一个竞争厂商之间的多边协议(MSA)进行规范。SFP根据GBIC接口进行设计，允许比GBIC更大的端口密度(主板边上每英寸的收发器 数目)，因此SFP也被称作“mini-GBIC”。与此相关的小封装收发器(SFF transceiver)在尺寸上比SFP要小，但SFF是作为一种针脚(as a pin through-hole device)焊接到主机板上，而不是插到边卡插槽上。

　　2、SFP类型

　　SFP收发器有多种不同的发送和接收类型，用户可以为每个链接选择合适的收发器，以提供基于可用的光纤类型(如多模光纤或单模光纤)能达到的"光学性 能"。可用的光学SFP模块一般分为如下类别：850纳米波长/550米距离的 MMF (SX)、1310纳米波长/10公里距离的 SMF (LX)、1550 纳米波长/40公里距离的XD、80公里距离的ZX、120公里距离的EX或EZX，以及DWDM。

　　SFP收发器也提供铜缆接口，使得主要为光纤通信设计 的主机设备也能够通过UTP网络线缆通信。也存在波分复用(CWDM)以及单光纤"双向"(1310/1490纳米波长上行/下行)的SFP。

　　3、光纤分类

　　光纤分为多模光纤和单模光纤两种：其中，多模光纤由于发光器件比较便宜以及施工简易的特性，广泛用于短距离的通讯上，多模光纤又分为50um芯径和62.5um芯径两种，其中62.5um的比较常见，但性能上没有50um的好。

　　单模光纤一般用于远距离通讯，芯径为9um，单模光纤上传输距离分别达到10公里、20公里、70公里、120公里。一般交换机厂商在单模上只提供10公 里和70公里两种型号，20公里产品可以有效的节约系统集成商特定网络方案的总体造价。120公里产品用于特殊的超长运行环境。

　　4、SFP的区别

　　SFP光模块通常采用双LC接口，此外还有单芯SFP光模块。从速率和光纤类型上可分为百兆单多模、千兆单多模4种。

　　2、SFP多模和单模的区别

　　目前在项目上遇到几个SFP的问题，有实际上或者可能与光模块类型相关的问题，所以特意找了些多模和单模的资料。

　　以下是了解到的一些多模和单模SFP的概念和区别。

　　按照波长分有850nm/1310nm/1550nm/1490nm/1530nm/1610nm，波长为850nm是SFP多模，传输距离在2KM以下；

　　波长为1310/1550nm的是SFP单模，传输距离在2KM以上，相对来说这三种波长的价格较其他三种要便宜。

　　裸模块如果没有标识很容易混淆，一般厂家会在拉环的颜色上进行区分，比如：黑色拉环的为多模，波长是850nm，蓝色、黄色和紫色拉环的为单模，波长分别是1310nm、1550nm、1490nm。

　　多模：

　　几乎所有的多模光纤尺寸均为50/125μm或62.5/125μm，并且带宽(光纤的信息传输量)通常为 200MHz到2GHz。多模光端机通过多模光纤可进行长达2公里的传输。以发光二极管或激光器为光源。拉环或者体外颜色为黑色。

　　单模：

　　单模光纤的尺寸为9/125μm，并且较之多模光纤具有无限量带宽和更低损耗的特性。而单模光端机多用于长距离传输，有时可达到100公里。采用LD或光谱线较窄的LED作为光源。拉环或者体外颜色为蓝色、黄色或者紫色。

　　区别与连系：

　　单模光纤价格便宜，但单模设备较之同类的多模设备却昂贵很多。单模设备通常既可在单模光纤上运行，亦可在多模光纤上运行，而多模设备只限于在多模光纤上运行。

　　随着今年来单模与多模SFP光模块的拉近，目前单模光缆与单模模块的采用已经成为主流。单模在使用上明显优于多模类型。

　　3、SFP和BiDi SFP的区别

　　众所周知，一个常见的SFP模块通常有两个端口，一个是TX端口用来发射信号，另一个是RX端口用来接收信号。不同于常见的SFP模块，BiDi SFP模块只有一个端口，在一个单一的光纤上采用整体WDM耦合器来发射和接收信号。

　　SFP和BIDI SFP连接方法

　　所有的SFP模块必须成对使用。对于常见的SFP，我们应该把具有相同波长的两个SFPs连接在一起。例如，我们在一端使用850nm SFP，那么在另一端我们必须使用850nm SFP。

　　对于BiDi SFP，因为它用不同的波长来发射和接收信号，我们应该把具有相反的波长的两个BiDi SFP连接在一起。例如，我们在一端使用TX1310/RX1550nm BiDi SFP ，那么在另一端我们应该使用TX1550/RX1310nm BiDi SFP(如下图所示)。

　　BiDi SFP应用

　　目前，BiDi SFP主要用于光纤到户部署P2P(点对点)的连接。一个FTTH/FTTB有源以太网网络由一个中央局(CO)连接到客户端设备(CPE)组成。BiDi SFP允许利用波分复用在单纤上双向通信，这使得CO和CPE连接更简单。

　　延伸阅读：5款最佳网络故障排除软件

　　4、SFP、SFP+和XFP的区别

　　很多人不清楚SFP+与SFP、XFP的区别，所以有时候带来不必要的麻烦。10G模块经历了从300Pin，XENPAK，X2，XFP的发展，最终实现了用和SFP一样的尺寸传输10G的信号，这就是SFP+。SFP+凭借其小型化低成本等优势满足了设备对光模块高密度的需求，目前已经逐渐取代XFP成为10G市场主流。

　　SFP封装---热插拔小封装模块，目前最高速率可达4G，多采用LC接口 。

　　SFP+封装---标准封装，工作速率是10G，可以满足以太网10G的应用。

　　XFP封装---串行10G光收发模块的一种标准化封装。

　　SFP+光模块优点：

　　1、SFP+具有比X2和XFP封装更紧凑的外形尺寸(与SFP尺寸相同)；

　　2、可以和同类型的XFP,X2,XENPAK直接连接；

　　3、成本比XFP,X2,XENPAK产品低。

　　SFP和SFP+的区别：

　　1、SFP 和SFP+ 外观尺寸相同；

　　2、SFP的最高速率可达4G，SFP+的速率是10G；

　　3、SFP协议规范：IEEE802.3、SFF-8472；

　　4、SFP+支持数字诊断。

　　SFP+ 和XFP 的区别：

　　1、 SFP+和XFP 都是10G 的光纤模块，且与其它类型的10G模块可以互通；

　　2、 SFP+比XFP 外观尺寸更小；

　　3、 因为体积更小,SFP+将信号调制功能，串行/解串器、MAC、时钟和数据恢复(CDR)，以及电子色散补偿(EDC)功能从模块移到主板卡上；

　　4、 XFP 遵从的协议：XFP MSA协议；

　　5、SFP+遵从的协议：IEEE 802.3ae、SFF-8431、SFF-8432；

　　6、SFP+是更主流的设计；

　　7、SFP+ 协议规范：IEEE 802.3ae、SFF-8431、SFF-8432。

　　5、BiDi SFP+光模块的优势线缆故障

　　随着通信的飞速发展，市场上对无线带宽的要求越来越高，于是很多光通信产品制造商不断的开发新的产品来满足市场需求。BiDi SFP+ 光模块也是在这种情况下产生的，接下来跟大家分享BiDi SFP+光模块的使用。

　　BIDI是单纤双向的光模块。即BiDi(Bidirectional)。BIDI光模块只有1个端口，通过光模块中的滤波器进行滤波，同时完成1310nm光信号的发射和1550nm光信号的接收，或者相反。

　　由此这种模块必须成对使用，其最大的优势就是节省光纤资源。BIDI光模块常用的波长有TX1310/RX1550nm;TX1310/RX1490nm; TX1550/RX1490nm。

　　SFP+光模块，(10 Gigabit Small Form Factor Pluggable)是一种可热插拔的，独立于通信协议的光学收发器，通常传输光的波长是850nm, 1310nm或1550nm，用于10G bps的SONET/SDH，光纤通道，gigabit Ethernet，10 gigabit Ethernet和其他应用中，也包括DWDM链路。

　　因此， BiDi SFP+光模块是基于CPRI(通用公共无线电接口)和OBSAI(开放式基站架构计划)标准开发设计研发的。BiDi SFP+光模块采用SFP+小封装，满足SFF- 8431 MSA、SFF-8432和 SFF -8472等协议标准，支持单纤双向传输。不仅如此，还支持不同传输距离，包括10km, 20km 以及40 km等。另外，工作温度范围非常广，从0℃-75℃可轻松运营，成为室内和室外通信网络的首选，为其提供高速、稳定的信号传输通道。(图文了解光纤模块知识)

　　综上所述， BiDi SFP+光模块的优势特点：

　　波长TX1270/RX1330nm的传输距离是10KM/20KM/40KM/60KM；波长TX1490/RX1550nm的传输距离是80KM

　　单电源+3.3V供电

　　LVPECL/PECL数据接口

　　工作温度0℃-70℃※ 符合GR-468-CORE要求

　　符合Laser Class 1，达到IEC60825-1要求

　　可供应符合RoHS规范要求的产品

　　BiDi SFP+光模块广泛用于现有无线通信基站和新建的无线通信基站，并为通信基站和光纤天线间架起高速、稳定的信号传输桥梁。深圳巨烽光电子有限公司是一家致力于光通信网络产品研发设计、生产、销售、服务于一体的公司，为满足广大市场需求，不断开发创新，巨烽光电研发的 BiDi SFP+光模块，得到了很多客户的好评和反馈。延伸阅读：5款最佳网络故障排除软件

　　6、SFP模块的老化测试

　　质量对所有产品都很重要。

　　为了控制产品的质量，我们会进行一些测试，包括来料检验，产品参数测试，距离测试，交换机测试以及老化测试。

　　A.老化测试的目的：

　　1、发货前提前找出故障产品

　　2、禁止故障产品出厂

　　3、降低废品率

　　4、保证产品出厂后的工作稳定性

　　B.老化测试的流程：

　　1、安装模块到老化板上

　　2、开电源

　　3、连接公母插

　　4、启动老化机开关

　　5、关上老化机箱门

　　6、点击显示屏上的运行

　　7、温度设定值为75，湿度设定值为0

　　8、老化时间大概24小时

　　9、老化完成，摆放好

　　10、测试发射和接收
