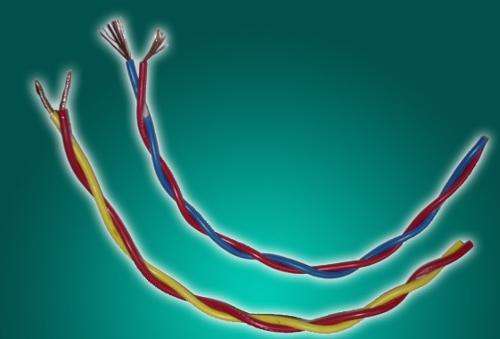

双绞线作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成，因为这种相互缠绕改变了电缆原有的电子特性。

　　这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

　　双绞线按频率和信噪比可分为：3类，4类，5类和超5类。现在很多地方已经用上了六类线甚至七类线。

　　双绞线基本的原理是：

　　1、通常的视频信号，是一种非平衡方式的视频基带信号，适合在同轴电缆这种非平衡传输方式的线缆中传输。

　　而双绞线是一种平衡传输方式的线缆，正是由于平衡传输和线缆双绞的模式，使得双绞线传输具有很强的抗干扰能力，所以要使用双绞线传输视频信号，必须将视频信号转换成平衡信号。

　　2、转换成平衡模式的视频信号，就可以直接在双绞线上传输了，同时不容易受到各种干扰信号的影响。

　　到了监控终端，由于录像、显示等大部分监控设备的输入端口都是非平衡方式的，所以需要将双绞线传输过来的平衡信号再转换成非平衡信号。

　　也就是，使用双绞线代替视频线传输视频信号，只需要在线缆的前、后端均加进平衡/非平衡转换器即可。

　　3、最简单的转换器，实质是一个高磁通量、高带宽的磁环上的平行并绕的视频互感线圈，这就是常说的无源转换器。

　　它只起到平衡/非平衡转换的作用，是个无源器件，不会带来新的失真，也不会产生噪声，但对信号有一定程度上的衰减。

　　4、由于视频信号在双绞线上传输时，信号的衰减尤其是高频份量的衰减，特别严重，所以经过双绞线传输之后的平衡视频信号，一般情况下都必须经过一个放大电路进行放大，并且针对信号特别是高频信号的衰减情况，给预提升恢复，然后再变换成非平衡信号，供给监视器等后级器材使用。

　　通常这个放大器叫做双绞线接收器，其到放大、补偿的作用，一般上面都有二个可调的电位器，分别根据实际情况调节整个放大器的放大增益以及对高频分量的补偿量。

　　不可忽视的细节——双绞线测试

　　那么如何保证这些信号的传送畅通无阻呢？就需要依靠电缆测试仪器的验证。

　　另外，在造成网络故障的原因里，有超过90%的故障是因为电缆链路的问题，但这些问题不是仅用目视或万用表就能在最短时间内检查出来的。建设网络的过程中，一定要注意对电缆使用正规测试仪进行测试。

　　一般而言，网卡不会轻易就罢工的，多半是设置和硬件连接出现错误引起的网络故障。在检查网络故障时，一般可以从系统的网路设置入手(主要是检查IP地址、DNS以及网关是否错误或丢失等等)；

　　其次检查物理连接。具体故障会很多，比如:双绞线接头是否良好，双绞线是否有断裂的地方，集线器的插槽是否好用(换一个插槽试一下)。

　　双绞线布线过程中比较容易出现网络“通”而“不通”的线序问题。许多用户在布线中经常出现一种是采用一一对应的错误连接方法，当连接距离较短时，系统不会出现连接上的故障。

　　但当连接距离较长，网络繁忙或高速运行时，就容易……，其核心是让3和6两个引脚为同一个绞对(按T568A或者T568B标准来链接)。有一用户服务器与交换机的距离由5米改为60米，按照同样的链接方法却无论如何也连接不通，为什么呢？在以太网中，一般是使用两对双绞线，排列在1、2、3、6的位置，如果使用的不是两对线，而是将原配对使用的线分开使用，就会形成串绕串扰(SplitPair错误是指在打线时没有按照正确的线标安装，由此引发的传输性能故障)，对网络性能有较大影响。

　　10M网络环境不明显，100M的网络环境下如果流量大或者距离长，网络就会无法连通。上面的现象就是这个原因，由于3、6未使用配对线，在距离短的情况下并没有出现问题，然而一旦距离变长，故障就产生了。

　　只需要将RJ45头重新按线序做过以后，就可以一切恢复正常。另外，有几家双绞线厂商为了更好地超过双绞线的性能标准;

　　在四对双绞线中有两对的缠绕度要比另外两对高一些——呵呵，当然是标准的橙色、橙白色和绿色绿白色，所以最好用它们做1、2、3、6。

　　所以，在数据中心网络建设过程中，综合布线完成后，要对双绞线进行测试。结构化布线非屏蔽双绞线测试可划分为导通测试和认证测试。

　　导通测试注重结构化布线的连接性能，不关心结构化布线的电气特性，可以保证所完成的每一个连接都正确。而认证测试是指对结构化布线系统依照标准进行测试，以确定结构化布线是否全部达到设计要求。

　　通常结构化布线的通道性能不仅取决于布线的施工工艺，还取决于采用的线缆及相关连接硬件的质量，所以对结构化布线必须要做认证测试，也称5类测试认证。

　　通过测试，可以确认所安装的线缆、相关连接硬件及其工艺能否达到设计要求，这种测试包括连接性能测试和电气性能测试。电缆安装是一个以安装工艺为主的工作，由于没有人能够完全无误地工作，为确保线缆安装满足性能和质量的要求，我们必须进行链路测试。

　　在没有测试工具的情况下，连接工作可能出现一些错误。常见的连接错误有电缆标签错、连接开路和短路等。开路和短路在施工中，由于工具、接线技巧或墙内穿线技术欠缺等问题，会产生开路或短路故障。反接同一对线在两端针位接反，比如一端为1-2，另一端为2-1。

　　错对将一对线接到另一端的另一对线上，比如一端是1-2，另一端接在4-5上。

　　串绕所谓串绕是指将原来的两对线分别拆开后又重新组成新的线对。由于出现这种故障时端对端的连通性并未受影响，所以用普通的万用表不能检查出故障原因，只有通过使用专用的电缆测试仪才能检查出来。

　　认证测试并不能提高综合布线的通道性能，只是确认所安装的线缆、相关连接硬件及其工艺能否达到设计要求。只有使用能满足特定要求的测试仪器并按照相应的测试方法进行测试，所得结果才是有效的。

　　比如，采用Pentascanner5类测试仪进行5类测试。方法是:先用测试仪连接跳线两端，再按AutoTEST进行测试，接着按F1显示测试结果，最后打印测试结果。

　　测试过程中出现的一些问题主要有以下几个方面：

　　(1)近端串扰未通过故障原因可能是近端连接点的问题，或者是因为串对、外部干扰、远端连接点短路、链路电缆和连接硬件性能问题、不是同一类产品以及电缆的端接质量问题等等。

　　(2)接线图未通过故障原因可能是两端的接头有断路、短路、交叉或破裂，或是因为跨接错误等。

　　(3)衰减未通过故障原因可能是线缆过长或温度过高，或是连接点问题，也可能是链路电缆和连接硬件的性能问题，或不是同一类产品，还有可能是电缆的端接质量问题等。

　　(4)长度未通过故障原因可能是线缆过长、开路或短路，或者设备连线及跨接线的总长度过长等。

　　(5)测试仪故障故障原因可能是测试仪不启动（可采用更换电池或充电的方法解决此问题）、测试仪不能工作或不能进行远端校准、测试仪设置为不正确的电缆类型、测试仪设置为不正确的链路结构、测试仪不能存储自动测试结果以及测试仪不能打印存储的自动测试结果等。
