数据中心里的布线槽设计学问

时间:2017-12-26 14:14 来源:菲尼特编辑部 作者:小菲 点击:

  在数据中心里,所有设备的互联都要通过光纤或者电缆完成,所以进入机房就会看到设备上连接着各种各样的线缆,通往不同的设备。如此多的线缆,如何布线就是一门学问,布线的好坏不仅影响美观,而且在故障排查、网络调整、日常检查等工作中,好的布线往往可以节省大量的时间。除了设备互联线,还有电源线、接地线,这些线缆都不能随便部署,要按照一定的规则,整齐布置。为了能够让这些线缆更加牢靠和美观,都要在线缆的外侧设计布线槽,将线缆包上,这样对线缆是一个保护,同时也更加美观。咱们自己装修房子的时候,不是也将所有的线缆藏到墙里或者通过修饰掩盖掉,为了美观。在数据中心机房里,通过布线槽,可以让机房看起来更加整洁、有序。

  布线槽具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点,广泛应用于数据中心网络工程、消防工程、弱电系统、广播电视等领域。布线槽使得电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范,在工程设计中也实现了标准化、系列化和通用化,为美化环境和安全生产提供了新途径。布线槽具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点,对技术改造、扩大电缆、维护检修带来方便。布线槽不仅在数据中心,在很多其它领域都有应用,只要有线缆的地方就可以有布线槽。

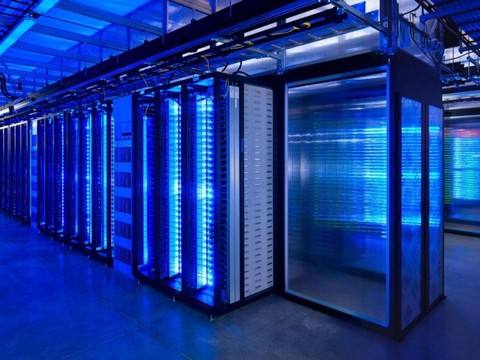

菲尼特数据中心布线

  布线槽设计并不难,但种类繁多,而且设计部署时,除了遵守规范设计要求,还可以充分发挥主观能动性。布线槽是由托盘、梯架构成,梯架包含有直线段、弯通、附件以及支吊架,用以支撑电缆,并具有连续的刚性结构系统。按照结构型式分为:梯型布线槽、槽型布线槽、托盘式布线槽、线槽;若按照材质分类则有:钢制线槽、不锈钢线槽、铝合金线槽、有机材料、阻燃防火线槽。若按照与外界接触面分类则有:全封闭式线槽、半封闭式线槽以及全开放式线槽。在不同的环境中应该选择不同类型的线槽,如果选择的布线槽不当,往往起不到美观和安全的效果,而会带来反作用。比如中南民族大学就发生了失火事件,原因是线路老化。如果布线槽做得好并且及时进行安全检查,就不会导致这类事件的发生。在数据中心里,最怕出现火灾或者线路不通,线缆是最容易着火的地方,所以布线槽尤为重要,布线槽可以起到保护线缆的目的,与火源隔绝,同时若线缆自身发生了火灾,也可以阻止火势蔓延。布线槽不仅要设计美观、安全,而且要便于拆卸,一旦发生了线路不通的情况,就需要打开布线槽进行线路更换或者排查。

  布线槽在数据中心里部署时,有不少安装应验需要借鉴。布线槽可以部署在室内墙壁、柱壁、楼板或梁下,一般数据中心机房里都是部署在梁下,高于机柜,在机柜的上面大约1米的位置。每个机柜的线缆都在机柜顶部进入布线槽,每一列机柜出来的线缆都在顶部汇聚到一起,然后并入到主布线槽,每一列机柜的布线最终都汇总在一起,进入主布线槽,就像是交通道路一样,分布于机柜以上、梁下的空间内。布线槽可以水平敷设也可以垂直敷设。在部署布线槽时,要注意水管是不能走在布线槽的上面的,如果局部要穿越布线槽上方,也要必须做结露保温层。布线槽的空间利用率应在40%,剩下的60%是留给以后的变更使用的,要有一定的设计冗余。一般金属布线槽适用于正常环境的室内干燥和不易受机械损伤的场所,对于有严重腐蚀的场所不能敷设。对于需要屏蔽电气干扰,环境中有易燃粉尘时,应采用全封闭式布线槽,同时留有可拆卸的盖。布线槽同样也需要做接地设计,金属线缆、金属软管以及各配线机柜均需要整体连接,然后接地。同时为了防止电磁干扰,弱电布线槽与强电布线槽平行走向之间距离应相距20CM以上。数据中心里通过传输的光纤线缆特别多,线缆之间要消除干扰,否则特别影响光纤的传输质量,这样可以在光纤之间再包一层抗干扰的隔离材料,消除外部干扰。按照标准的布线槽设计方法,应根据水平线的外径来确定线槽的容量,即布线槽的横截面积=水平线截面积之和*3,为保证内部线缆的转弯半径,布线槽必须配以相应规格的分支轴件,以提供线缆路由的弯转自如。布线槽还要起到承重的作用,根据每路线缆每单位长的重量,然后乘以根数,得到所有线缆的单位长度总重量,总重量应小于布线槽的允许载荷,当布线槽在室外或者带防护罩时,还应计入水载和风载等因素。

  布线槽在数据中心里广泛应用,是数据中心不可缺少的重要部分,设计合理的布线槽将使数据中心终身受益。要知道线缆是数据中心里最容易发生火灾的地方,做好布线槽的设计,就可以将火灾消灭在摇篮之中,这不仅仅是美观的问题,更是涉及到数据中心安全问题,应该引起高度重视。布线槽的设计也有不少学问,用好布线槽对数据中心的影响是正面的,用不好反而给数据中心带来负面影响,所以应该仔细了解下布线槽方面的知识与常识,给数据中心创造一个干净、安全、美观的环境。
