自从出现数字化金融以来，数据中心作为数字化交易的核心，被各个金融系统广泛采用。目前随着金融电子化的推广，客户市场细分的深入，金融产品设计的专业化，以及对于金融系统安全性的要求。金融系统的数据中心需要更强大的运算能力，更多的存储空间，更安全可靠的规划和设计。对于综合布线系统，这也体现在数据中心产品和规划上，金融系统相比其他行业的数据中心，诸如电信IDC机房，互联网企业数据中心等，有其自身特有的特点和要求。

　　一、 数据中心综合布线特点

　　可靠性高；金融行业数据中心的非常重要的一点就是安全和可靠。因为哪怕是短时间的网络瘫痪也会造成非常广泛和严重的后果。所以其他类型的应用，综合布线系统必须采用更高等级的产品和整体设计方案，以满足对于系统安全性的要求。包括产品的性能指标，安装可靠性，防火阻燃能力；同时对于综合布线的系统架构也根据TIA942标准有着更高的要求。

　　密度大；综合布线系统是网络系统的平台，也是网络系统的基础。随着单机柜供电能力的增强，散热能力的提高，数据中心单机柜支持的服务器数据相比过去已经有很大的提升，并且采用了刀片服务器等设备，以及虚拟化，云计算等应用后，单机柜对于布线密度的要求大大提高，所以综合布线系统目前在数据中心弱电系统中的占比也逐步上升。数据中心布线对于密度要求很高，通常会在数据中心内采用高密度的布线产品。

　　光纤数量多；数据中心，特别是金融系统数据中心会有大量的存储设备和小型机存在，所以会大量的采用Fiber Channel技术的SAN网络。所以相比传统的布线系统，数据中心内部会有大量的光纤布线，传统光纤熔接安装麻烦，性能指标还不高。所以数据中心的光纤布线要求性能可靠，安装方便，快速。

　　应用灵活；特别是在金融系统的数据中心内，会采用较多的非标设备(无法安装在传统标准19英寸机柜内部)，以存储和小型机设备居多。所以需要采用一些能够灵活应用安装的配线产品。在满足设备高密度光铜混合布线要求的同时还能够节省空间，美观，不影响整体布线效果。

　　根据国际通用数据中心标准(TIA 942)的要求，数据中心分为不同的安全等级也相应的具有不同的系统架构。对于高标准严要求的金融行业来讲，一般至少在3+级或者4级(4级最高)。该金融系统要求建设4级数据中心。

　　该数据中心共2个楼层，分别在2楼和3楼，在2楼和3楼分别设立MDA区域。2个MDA之间通过2根144芯万兆多模光纤和144根6类双绞线连接。提供互连和设备之间的交叉配线。2个MDA的设备完全相同，互为备份，提高数据中心的安全等级。2楼和3楼各有一个电信接入间，提供电信接口。2楼的电信间与2楼的MDA相连，3楼的电信间与3楼的MDA相连。电信间和MDA之间通过1根24芯单模光纤，1根12芯万兆多模光纤，1根24芯万兆多模光纤连接。HDA列头柜分为A，B两路，A路与2楼MDA相连，B路与3楼MDA相连。HDA列头柜与MDA之间的布线根据应用不同设计不同的数量。A路和B路HDA的设备完全相同，互为备份，提高数据中心的安全等级。

　　该数据中心将设备区域约有200个机柜，根据不同的应用分成不同的区域，有SAN存储设备区，有小型机设备区，有刀片服务设备区，有PC服务器设备区，网络设备区，呼叫设备区，测试设备区，备份数据设备区等等。根据应用的不同，不同的区域设计不同的布线系统。

　　为了能提供更高速的网络以及支持将来40G/100G网络，所有的小型机，存储，刀片机，服务器机柜均配置MTP万兆多模光纤连接系统。根据设备的不同，单设备柜配置1根12芯OM3光纤或者1根24芯OM3 和1根12芯OM3光纤。为了提高交换机的端口利用率，降低能耗，提供更扁平的网络架构为将来的云计算打下良好的基础。所有的光纤系统均直接连接到MDA区域通过跳线连接到光交换设备。但是因为机柜数量较多，如果全部采用光缆直接连接的方式对于MDA区域的机柜压力过大，单个机柜需要接入的光缆数量过多对于线槽，配线架，固定支架等设备要求太高，所以需要降低接入MDA区域的光缆数量，也显得更美观。所以所有的EDA设备机柜12芯和24芯MTP-MTP预连接光缆均在HDA内通过MTP面板跳接到96芯或者144芯MTP-MTP大芯数预连接光缆上，再通过大芯数的预连接光缆连接到MDA主配线区。这样原来MDA需要提供4根甚至8根光缆接入的，现在只需要1根就可以了。另外这样的方案也提供了集中式的管理方式。

　　二、大量的光缆对于桥架的走线和MDA机柜配线的压力都很大

　　该数据中心IBM小型机设备区如P590，P595，P570等设备均提供单机柜2根24芯OM3 万兆多模接入到HDA，其中1根接入到A 路HDA，另一根接入B路HDA。另外A，B路均提供几根Cat 6 类双绞线作为管理系统。NAS和8100 存储设备提供单柜2根24芯OM3 光纤接入到HDA，其中1根接入到A 路HDA，另一根接入B路HDA。另外A，B路均提供几根Cat 6 类双绞线作为管理系统。刀片设备机柜每柜提供2根12芯OM3 光纤接入到HDA，其中1根接入到A 路HDA，另一根接入B路HDA。另外A，B路均提供几根Cat 6A 类双绞线。PC服务器设备机柜提供单柜2根24芯OM3 光纤和2根12芯接入到HDA，其中1根24芯和12芯接入到A 路HDA，另1根24芯和12芯接入B路HDA。另外A，B路均提供几根Cat 6 类双绞线连接。另外为了管理网络的设备，所有的HDA和MDA之间均设计1根12芯的OM3 预连接光缆。

　　三、某金融业数据中心布线产品选择

　　数据中心布线产品分为光产品和双绞线铜产品两大类。

　　双绞线铜产品在小型机，存储作为管理系统网络的均采用Cat 6 类非屏蔽布线系统。PC服务器网络系统的双绞线也采用Cat 6类非屏蔽布线。在刀片设备机柜内，为了能更好的支持10GBase-T网络，全部采用了Cat 6A类非屏蔽布线系统。为了能够提供更好的安全防护等级，在万一发生火灾的情况下减少损失，所有的Cat 6 与Cat 6A 非屏蔽布线系统均采用CMP最高等级耐火等级的线缆。在线缆2端均采用24口带防尘盖的配线架，在提供良好的模块保护同时也更美观，管理更方便。

　　光纤布线系统在电信间和MDA主配线区域同时采用了OM3和单模光纤。因为电信提供的接入基本上都采用单模系统，所以在接入和MDA之间仍然保留了单模光纤。在MDA与HDA，HDA与EDA之间的光纤连接均采用MTP-MTP OM3万兆多模预连接光缆，MTP-MTP能够提供将来40G/100G网络的升级能力。OM3 光纤能够支持300米长度内的万兆传输，对于将来的40G/100G网络也有100米的支持能力。该数据中心光纤系统的最长点到点连接不超过90米，所以采用OM3光纤能够兼顾现在和将来的应用。比单模光纤系统具有更高的性价比。由于在光纤系统上，所有的MTP连接器均采用了低损耗连接器，所以即使是在整个链路上具有4个MTP连接点的情况下，仍然可以提供非常良好的插入损耗表现。为可靠的网络传输提供了良好的保障。

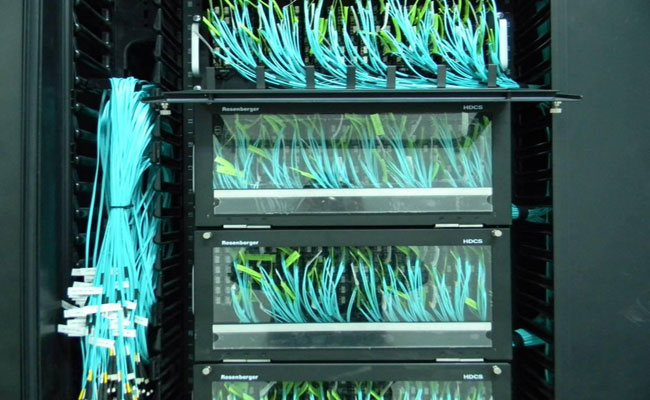

　　因为目前该数据中心的光纤网络仍然是10GBase-SR的系统，所以需要在光缆通道2端将12芯的MTP连接器分散到单芯的LC连接器上，所以在2端均采用了24芯的MTP-LC的分支模块盒。在设备柜端，因为光纤的芯数不是很多，所以采用了1HU高度的光纤配线架。插入2个MTP-LC模块。在HDA区域，因为光纤芯数多，密度大，所以采用了5HU高度的配线架，配合MTP面板，单个5HU配线架可以提供864芯光纤的汇接能力。在MDA端采用5HU光纤配线架加12个24芯MTP-LC分支模块，提供288芯的光纤配线。

　　在P590，P595等小型机区域，因为均是非标设备，无法安装常规的配线设备，所以在该方案中，采用了将配线架安装在开放式桥架上的解决方式。提供了非常灵活的应用。

　　同样的为了能够提供更高的安全防护等级，在万一发生火灾的情况下提供良好的保护，所有的MTP-MTP预连接光缆和光纤跳线，均采用OFNP最高耐火等级的线缆。

　　四、数据中心布线的思考

　　在该数据中心的布线解决方案中，已经提供了高密度，高可靠，灵活安全的产品和设计。结合布线产品和数据中心应用的特点。我们还可以提供其它的解决方案，比如在设备柜，如果将来升级需要在单个机柜中布置更多的光纤，我们可以采用1HU 96芯的光纤配线架，密度高，升级空间更大。也许有些传统的观念认为1HU96芯带来了管理上的麻烦，但是可以通过一些改良的光纤连接器(比如改良的LC快速插拔连接器)提供非常良好的插拔和管理能力。在MDA区域，因为集中式光纤端口管理的方式带来的大量的跳线需求。所以光纤跳线的密度非常高，对于管理就造成了一定的麻烦，可能会因为无意中的操作导致了光纤跳线弯曲半径变小，从而影响到了光纤通道的整体插入损耗。所以可以在MDA区域采用弯曲不敏感光纤。降低管理的风险。

　　五、结束语

　　金融系统的数据中心因为其对于可靠性和安全性的偏好，对以布线产品和方案的选择通常是高规格，多冗余。但是不同的应用还需要有不同类型的布线来支撑，所以本文介绍了其中的一些应用方式，根据自身应用特点的不同，不同的数据中心还需要有针对性地提供更适合其特点的方案与产品。
