什么是光纤跳线?有哪些类型和区别?

时间:2019-09-04 13:45 来源:Pheenet菲尼特 作者:小菲 点击:

  光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头,用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线(Optical Fiber Patch Cord/Cable)和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中,芯的直径是50μm~65μm,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套。

  一、常用光纤跳线的类型

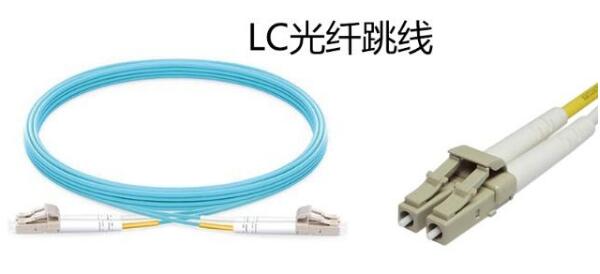

  LC光纤跳线:由BELL(贝尔)研究所开发,接头与SC相似,较SC较小。采用操作方便的模块化插孔闩锁,插针和套筒的尺寸为1.25mm,是普通SC、FC所用尺寸的一半。连接SFP光模块,常用于路由器,一定程度上可提高光纤配线架中光纤连接器的密度。

菲尼特光纤跳线

  SC光纤跳线:由日本NTT公司开发,其插针及耦合套筒的结构与尺寸与FC型完全相同。标准方形接头,插拔销闩式锁的紧固方式,不须旋转,常用作GBIC光模块的连接器,在路由器上使用较多。具有价格低廉、接入损耗波动小等特点。常用于100G BASE—FX的连接。

  FC光纤跳线:最早由日本NTT研制,FC是英文Ferrule Connector的缩写,外部保护套为金属套,紧固方式为螺丝扣。一般在ODF侧采用,配线架上使用最多。具有紧固性强、防灰尘等优点。

  ST光纤跳线:外壳呈圆形,紧固方式为螺丝扣,纤芯外露,插头插入后旋转半周有一卡口固定。常作为10BASE—F的连接器,多用于光纤配线架。

  MPO(Multi-fiber Push On)光纤跳线连接器为MT系列连接器之一,插芯端面左右两个直径为0.7mm的导引孔与导引针(又叫PIN针)进行精准连接。MPO连接器与光纤光缆加工后可生产出各种形式的MPO跳线。

  二、光纤跳线单模和多模的区别

  单模与多模的概念是按传播模式将光纤分类──多模光纤与单模光纤传播模式概念。在光纤数据传输领域,术语“模式”用于描述光信号在光纤玻璃纤芯内的传播方式——即模式是光的传播路径。因此,单模光纤,光沿着一条路径传播;而在多模光纤中,光在多条路径中传播。

  1、外观上:单模光纤跳线的护套一般是黄色的,而多模一般是橙色或者所谓的水绿色(就是介于蓝色和绿色之间的颜色);纤芯直径方面,多模的一般情况下要略粗一些。

  2、传输距离:单模光纤的传输距离不低于5km,一般用于远程通信;多模光纤只能够达到2km左右,适用于建筑物内或者校园里的短距离通信。

  3、光源方面:因为led光源较为分散,可以产生多种模式的光,所以多用于多模光纤;而激光光源接近于单一模式,所以通常用于单模光纤。

  4、带宽:单模光纤比多模光纤的带宽更高(之前说过了,带宽指的是发送数据的频率,所以用更“高”这个形容词)。

  5、使用成本:多模光纤允许通过多个光模式,所以多模光纤比单模的更贵些。但是,单模光纤采用固态激光二极管作为光源,远比多模光纤的光源设备昂贵,所以单模光纤的使用成本比多模光纤的成本高得多
