机房机柜理线技巧有哪些 机房机柜理线步骤有哪

时间:2019-07-10 15:10 来源:Pheenet菲尼特 作者:小菲 点击:

  由于日常工作中的人事变动或者是网络调整,久而久之我们的机柜就变得极其的凌乱。如果想要整理机柜却又不知从何下手。下面我们就来说说机房机柜有哪些理线技巧,机房机柜理线步骤有哪些。

  机房机柜理线技巧有哪些

  机柜走线,怎么走得好,很大部分都在机柜结构设计阶段就已经决定好了。一般机柜的走线,有如下技巧:

  1、使用走线架。机柜走线架说白了就是有N个齿的1U或者1SU的钣金件,齿的长度有长有短,取决于网络设备的大小和使用线缆的转弯半径。

  2、使用线桥。所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构,。可以理解为机柜板子上凸出的可以扎线的地方吧。一般线桥会出现在如下几个地方:机柜的分舱隔板,立柱,安装设备面板的方孔条等地方。

  3.使用绕线盘。这个和走线架同理,一般用于通讯设备的光纤整理上。

  4.灵活运用进(走)线筒。所谓的进(走)线筒,是指在不同分舱中需要走线时,分舱隔板上的走线的地方。一般进(走)线筒出现在两个需要相互隔绝的舱,如设备舱与电池舱之间。

  5.使用扎带和标签。这个上面在基本方法里面也提到了,很重要,扎带使用简易灵活,而标签则使得走线后容易辨识,减少维护的难度。

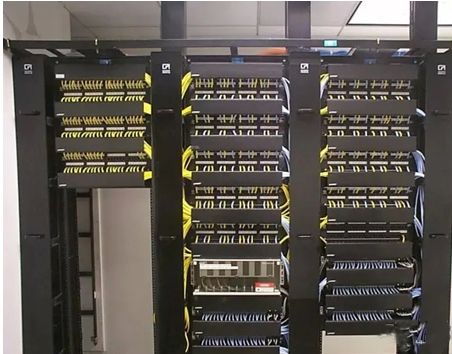

机房机柜理线

  机房机柜理线步骤有哪些

  机柜整理步骤

  1、前期准备

  首先要通知用户在不影响用户正常工作的情况下进行整理机柜。

  然后根据网络的拓扑结构、现有的设备情况、用户数量、 用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。

  接下来准备好所需材料:网络跳线、标签纸、各种型号的塑料扎带(勒死狗 )。

  2、整理机柜

  安装机柜:

  需要我们自己动手做以下三件事:

  第一,使用随机框带的螺丝和螺母将固定架上紧;

  第二,将机柜扳倒,把可以活动的轮子安上 ;

  第三,根据设备的位置在固定架上调整和添加挡板。

  整理线路:

  将网线分组,组数通常小于或等于机柜后面理线架的个数。将所有设备的电源线捆扎在一 起,将插头从后面的通线孔插入后,通过一个单独的理线架寻找各自的设备。

  固定设备:

  将机柜中的挡板调整到合适的位置,使管理员能够不开机柜门就可以看到所有设备的运转情况,同时根据设备的多少和大小适当地添加挡板。注意要在挡板间留出一定的空隙。将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。

  网线贴标:

  所有网线连接好以后,需要对各网线进行标识,将准备好的即时贴缠绕到网线上,并用笔 在其上加以标注(一般注明房间号或作什么用途),要求标识要简单易懂。对交叉网线可以通 过使用不同颜色的即时贴与一般网线加以区分。如果设备太多,则要对设备进行分类编号, 并对设备贴标。

  3、后期工作

  联电测试:

  当确认无误后, 接通电源, 进行网络联通测试,以保证用户正常的工作——这是最重要的。

  文档更新:

  对本次机柜整理的内容进行文档更新。 重新画设备布置图和网线连接图。在图上要注明设备的编号和网线的标识,以备检修查阅。最好能够将用户名也作为一项加入到图示当中。最后注明日期和理线人。

  机柜理线工艺

  机柜整理中重要的一环就是机柜理线,常见的理线工艺有三种:

  瀑布造型

  这是一种比较古老的布线造型,有时还能看到其踪影。它采用了“花果山水帘洞” 的艺术形象,从配线架的模块上直接将双绞线垂荡下来,分布整齐时有一种很漂亮的层次感(每层 24-48根双绞线 )。

  这种造型的优点是节省理线人工,缺点则比较多, 例如:安装网络设备时容易破坏造型,甚至出现不易将网络设备安装到位的现象;每根双绞线的重量全部变成拉力,作用在模块的后侧。如果在端接点之前没有对双绞线进行绑扎,那么这一拉力有可能会在数月、数年后将模块与双绞线分离,引起断线故障;万一在该配线架中某一个模块需要重新端接,那维护人员只能探入“水帘”内进行施工,有时会身披数十根双绞线,而且因双向没有光源,造成端接时看不清。

  逆向理线

  逆向理线是在配线架的模块端接完毕后,并通过测试后, 再进行机柜理线。 其方法是从 模块开始向机柜外理线, 同时桥架内也进行理线。

  这样做的优点是理线在测试后,不会因某 根双绞线测试通不过而造成重新理线,而缺点是由于两端(进线口和配线架 )已经固定,在机房内的某一处必然会出现大量的乱线(一般在机柜的底部)。

  逆向理线一般为人工理线,凭借肉眼和双手完成理线。

  逆向理线的优点是测试已经完成,不必担心机柜后侧的线缆长度。而缺点是因为线缆的两端已经固定,线缆之间会产生大量的交叉,要想理整齐十分费力,而且在两个固定端之间必然有一处的双绞线是散乱的,这一处往往在地板下(下进线时 )或天花上 (上进线时 )。

  正向理线

  正向理线是在配线架端接前进行理线。它从机房的进线口开始,将线缆逐段整理,直到配线架的模块处为止。在理线后再进行端接和测试。

  正向理线所要达到的目标是:自机房(或机房网络区)的进线口至配线机柜的水平双绞线以每个16/24/32/48口配线架为单位,形成一束束的水平双绞线线束,每束线内所有的双绞线全部平行(在短距离内的双绞线平行所产生的线间串扰不会影响总体性能,因为桥架和电线管中铺设着每根双绞线的大部分,这部分是散放的,是不平行的),各线束之间全部平行; 在机柜内每束双绞线顺势弯曲后铺设到各配线架的后侧,整个过程仍然保持线束内双绞线全程平行。 在每个模块后侧从线束底部将该模块所对应的双绞线抽出,核对无误后固定在模块 后的托线架上或穿入配线架的模块孔内。

  正向理线的优点是可以保证机房内线缆在每点都整齐,且不会出现线缆交叉。而缺点是如果线缆本身在穿线时已经损坏,则测试通不过会造成重新理线。因此,正向理线的前提是对线缆和穿线的质量有足够的把握。

  正向理线的优点是在机房(主机房的网络区或弱电间)中自进线口至配线架之间全部整齐、平行, 十分美观。 缺点是施工人员要对自己的施工质量有着充分的把握,只有在基本上不会重新端接的基础上才能进行正向理线施工。

  机柜理线步骤:

  1、 首先是测量需要多长的线。根据就是决定好放配线架的位置,然后结合线从外边进入机柜的距离等等计算出把配线架打上并且安装上机柜需要多长的网线,以方便后面的整体理线,如果线缆放置在机柜里过长容易造成不美观的情况,而且后期理线比较麻烦,要不停的往后扯方能整齐美观的把线缆整理。

  其次还要综合考虑到线缆从机柜上部或者下部进入机柜后要怎么走,尽量不要弯曲或者绕过一些东西,能从贴着机柜走就贴着机柜走,要考虑到走线的方向不能够影响后来的网络设备的进入,这需要工作人员有一定得可预见能力。

  2、根据第一步测算出来的长度进行裁剪,把多余的剪去,注意要尽量一致避免影响美观,而且要比计算的留出一部分冗余,最好能留上十到十五厘米,其中包括剪去包皮打上配线架的长度。此时还不需要把线缆从外部放入机柜,因为此时放入会难以理线。

  3、接下来开始理线,理线的步骤如下:

  A、在线缆根部开始外露的地方开始用扎带绑好,如果线缆过多就暗中网线的编号从中间分成两份或者多份,但是需要保证分出来的网线 每一部分都是连续的,因为这样下步工作就容易进行。

  B、根据需要把大部分网线扎好就开始用配线板理线,配线板的使用方法就是按照一个 约定把线缆从配线板的背部一条条的穿过配线板,在配线板背部按照两根连续的网线一起用扎带扎起来,每两个扎一块儿都要求有一个错位,就是不要并排的扎太多,每两个 扎带上下最好有点距离,两根连续的扎起来以后就开始六根网线一块儿扎一起,平均需要每半米重新扎一次,注意扎的时候注意整齐,不要胡乱扎一起给人不和谐的感受。

  C、使用理线板一一直顺着往下移,在理线板的背部也一直用扎带缠好(半米一扎 )。最后一次六根一乍的位置在离线缆尾部一米左右,扎好了以后就在附近距离开始两根一扎,当然还是按照顺序扎好。每两根扎好后往下半米左右再次使用同样的方法再扎一次,有利于下一步打配线架。

  4、下面就是开始打配线架这一环节了,由于上面的工作做完了以后线缆已经非常明确 了,把线缆甩到机柜的外边开始放置在一张工作台上三人一组开始进行压线的工作。按 照事先安排好的位置进行压线就不容易出错了。压线的具体工艺步骤在这里不再赘述。

  5、对打过的配线架进行测试,测试通过给予安装上机柜,如果发现有没有通过的点仔 细检查网线和模块的接触和线序等问题,争取一下子全部通过,在测通模块全部压好以后就开始安装上机柜,装好后按照原先的计划对网线进行绑扎,做到整齐美观横平竖直。 对每一个点的连通性进行记录,如果始终无法通过需要记录在备注日志上。

  以上就是机房机柜有哪些理线技巧以及机房机柜理线步骤有哪些的全部内容了,相信各位在看完本文之后都会得以有收获。如果说机房机柜井井有条的话,对于我们之后的管理也是极其有用处的哦。
